ПКР-2М прибор контроля устройств РПН

  • В наличии на складе
  • Госреестр 59602-15
  • Межповерочный интервал 36 месяцев
  • Гарантия 3 года
  • Доставка по России
  • Производитель СКБ ЭП
  • Производство: Россия

Подарок

Прибор участвует в акции "Поверка в подарок"!
Узнать условия

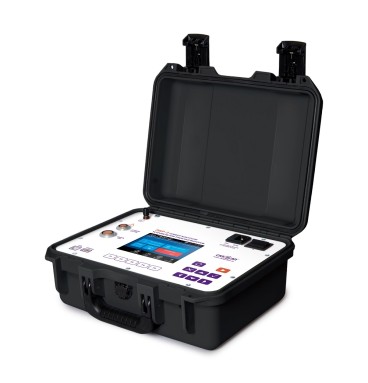

Прибор контроля устройств РПН трансформаторов ПКР-2М

ПКР-2М – прибор контроля устройств РПН, производимый ООО «СКБ ЭП». Прибор внесён в Госреестр средств измерений РФ.

Предусмотрено два основных режима работы ПКР-2М:

  • разборной проверки – для диагностики резисторных и реакторных устройств регулирования под нагрузкой;
  • безразборной проверки – для диагностики резисторных устройств РПН.

Безразборный метод выгоден тем, что не требуется вскрывать бак проверяемого устройства РПН и сливать масло. В результате экономится рабочее время.

Безразборный метод позволяет не только установить исправность или неисправность устройств, но и, на основе диаграммы, оценить вероятность поломки, принять решение о необходимости ремонта. Этим методом проверяют состояние токоограничивающих резисторов, контактов (главных и дугогасительных). При тестировании прибор ПКР-2М автоматически подстраивается к параметрам аппаратуры конкретного типа, не нужно каждый раз вводить значения сопротивлений токоограничивающих резисторов.

Результаты измерений отображаются на цветном экране в табличном и графическом виде. К примеру, используя прибор, получают:

  • круговые диаграммы всех типов устройств РПН,
  • осциллограммы переключений контакторов резисторных устройств РПН.

Показания прибора хранятся в памяти Их можно передать на компьютер при помощи кабеля или внешнего флеш-накопителя.

Прибор ПКР-2М питается от аккумулятора, заряда которого хватает на 2–16 часов работы (в зависимости от интенсивности проведения измерений).

Основные технические характеристики  прибора ПКР-2М

Характеристики

Значение

Диапазон измерений интервалов времени, с

0,01 ÷ 1200

Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, с

±(3+tx)×10 -4

Разрешающая способность измерения временных интервалов, мс

±0,1

Диапазон измерений угловых перемещений, град.

2 ÷ 360

Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений, град.

±0,56

Диапазон измерений силы постоянного тока, А

1 ÷ 4

Пределы допускаемой основной относительной погрешности измерений силы постоянного тока, %

±2

Диапазон измерений электрического напряжения постоянного тока, В

1 ÷ 20

Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %

±5

Диапазон измерений электрического сопротивления постоянному току, Ом

1 ÷ 20

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %

±5

Частота дискретизации измерения сопротивления на канал, кГц

10 ±0,1

Максимальное время регистрации (снятие круговой диаграммы), мин.

20

Максимальное время регистрации (осциллографирование), мин.

20

Количество каналов связи с компьютером, шт

2 (USB, USB host)

Время работы от встроенного аккумулятора в смешанном режиме (работа/ожидание), ч

2 ÷ 16

Время заряда аккумулятора от полного разряда до полного заряда, ч.

2,5

Потребляемая мощность в режиме ожидания пуска не более, Вт

15

Потребляемая мощность в режиме измерений не более, Вт

210

Степень защиты прибора в рабочем положении

IP20

Степень защиты прибора в транспортном положении

IP64

Температурный диапазон эксплуатации, ºС

-20 ÷ +40

Масса измерительного блока не более, кг

6,1

Габаритные размеры, мм

360×290×165

Гарантия на прибор

36 месяцев с даты отгрузки

Межкалибровочный период, год

3

Межповерочный период, год

3

Погрешность измерения силы постоянного тока, %2
Снятие круговой диаграммыЕсть
Измерение постоянного напряжения1 В - 20 В
Частота дискретизации, кГЦ10
Измерение силы постоянного тока1 А - 4 А
Измерение угловых перемещений2 град - 360 град
Безразборная проверка (DRM)Есть
Погрешность измерения сопротивления, %5
Погрешность измерения напряжения постоянного тока, %5
Погрешность измерения времени, %0.03
Погрешность измерения угловых перемещений, град0.56
Измерение сопротивления1 Ом - 20 Ом
Вес5.10 кг
Длина360 мм
Ширина290 мм
Высота165 мм
1. Измерительный блок ПКР-2М СКБ035.00.00.000-1
2. Кабель измерительный с соединителем и контактными зажимами СКБ035.34.00.000 СКБ035.34.00.000-01 СКБ035.34.00.000-02 СКБ035.39.00.000
3. Кабель закорачивания СКБ035.31.00.000
4. Датчик углового перемещения ДП22 СКБ035.26.00.000
5. Струбцина СКБ035.30.00.000
6. Ручка СКБ028.25.00.000
7. Ось №10 совместно со втулкой СКБ035.25.00.000 СКБ028.25.01.008
8. Кабель сетевой СКБ018.09.00.0000
9. Провод заземления СКБ010.01.00.000
10. Предохранитель ВП2Б-1В-2А (2 шт.)
11. Сумка для переноски кабелей и комплектующих СКБ126.06.00.000

Дополнительная комплектация (по заказу):
1. Поверка прибора ПКР-2М
2. Кабель измерительный DRM СКБ035.38.00.000
3. Добавочный резистор СКБ035.40.00.000
4. Комплект контактных щупов в специальном чехле СКБ035.27.00.000
5. Ось №1 - для приводов РПН типа BUL (СКБ035.25.01.000)
6. Ось №2 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.02.000)
7. Ось №3 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.03.000)
8. Ось №4 - для приводов РПН типа ПДП, МА-1, МАК-1 (СКБ035.25.04.000)
9. Ось №6 - для приводов РПН типа ПДП-4У. Ручной привод (СКБ035.25.06.000)
10. Ось №9 - для приводов РПН типа ПДП-4У. Электропривод (СКБ035.25.09.000)
11. Ось №7 - для приводов РПН типа MZ-4.1, MZ-4.4 Электропривод (СКБ035.25.07.000)
12. Ось №8 - для приводов РПН типа MZ-4.1, MZ-4.4. Ручной привод (СКБ035.25.08.000)
13. Ось №11 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Ручной привод (СКБ035.25.11.000)
14. Ось №12 - для приводов РПН типа CMA-7 (SMS-Китай), ED 100/200 S, ED 100/200 S (MR-Германия). Электропривод (СКБ035.25.12.000)
15. Ось №13 - для приводов РПН типа VAKUTAP компании МR (СКБ035.25.13.000)
16. Кабель USB 2.0 A-B
17. Штанга-манипулятор СКБ110.41.00.000 СКБ110.41.00.000-01 СКБ110.41.00.000-02
