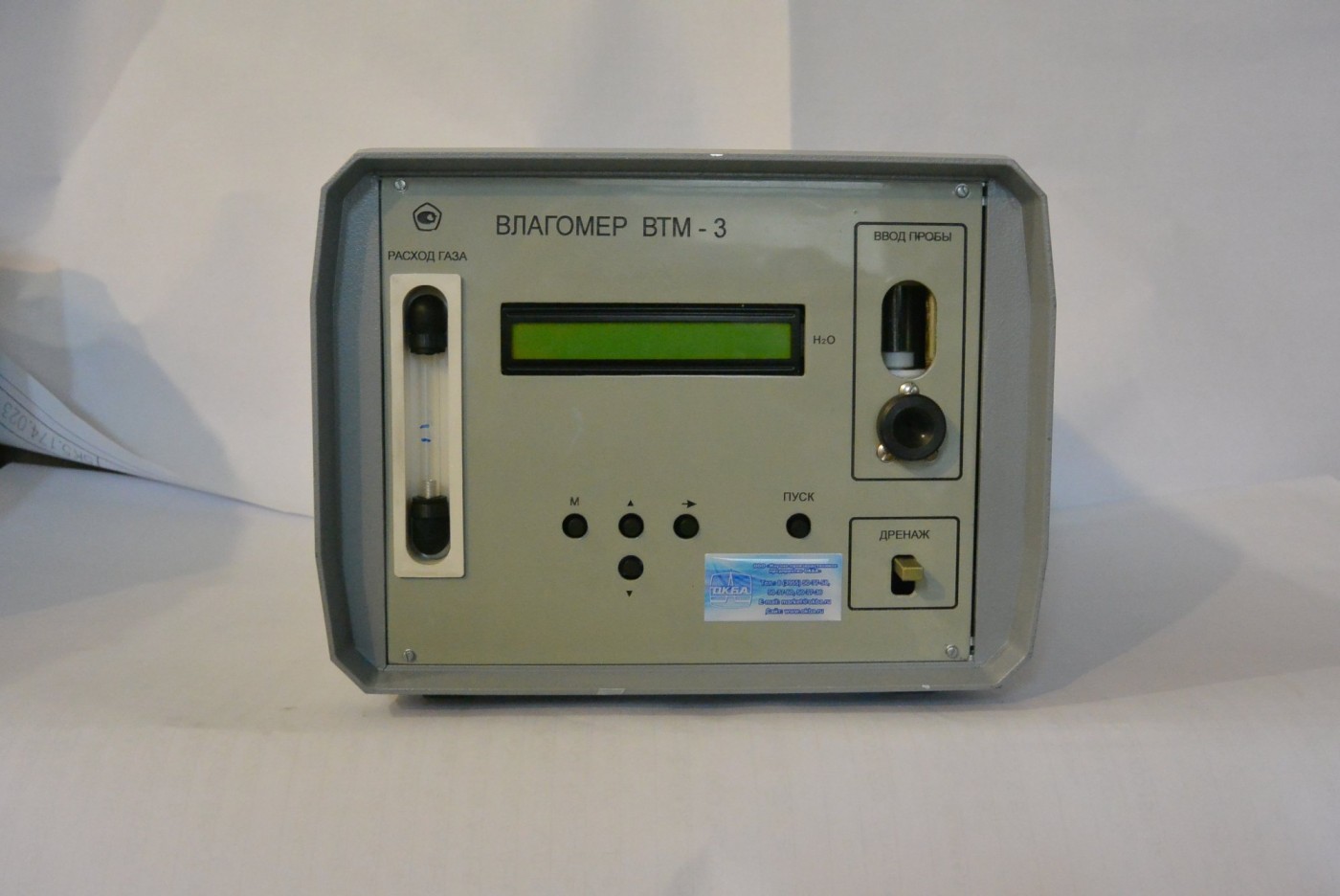

ВТМ-3 влагомер трансформаторного масла

Описание в PDF

Бренд: Ангарское ОКБА
Страна бренда: Россия
Госреестр 65399-16
Межповерочный интервал 24 месяца
Гарантия 1 год

Предназначен для измерений массовой доли влаги в трансформаторных, авиационных и других маслах и представляет собой цифровой показывающий прибор циклического действия. Анализ влагосодержания трансформаторного масла осуществляется в автоматическом режиме.

Принцип действия влагомера основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе.

Обеспечение работы влагомера осуществляется от генератора сухого воздуха, встроенного в корпус влагомера, или от баллона со сжатым газом с объёмной долей влаги не более 100 млн ^–1.

Влагомер применяется для контроля качества трансформаторного, авиационного и других масел с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.

ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:

во влагомере будет использоваться аттестованная по ГОСТх8,563-09 методика измерений массовой доли влаги в трансформаторном масле МИ 5К0.283.002-2012;
эксплуатация не требует химической посуды, расходных материалов и ядовитых реагентов;
высокая точность и воспроизводимость измерений;
независимость результатов измерений от изменения состава масла и его срока службы;
превосходит существующие средства измерений по нижнему пределу измерения;
наличие обзорного диапазона массовой доли влаги от 0 до100 млн^-1;
возможность поверки и калибровки без применения эталонных проб масла;
наличие интерфейса RS-232 для связи с персональным компьютером и АСУ ТП;
наличие функции архива с энергонезависимой памятью (120 записей);
секундный отсчёт времени измерения и выдача информации о готовности влагомера к работе.

Влагомер трансформаторного масла "ВТМ-3"
Диапазон измерений массовой доли влаги	0...50 млн-1 (г/т)
Диапазон показаний	0...100 млн-1
Абсолютная погрешность, не более	+-2,5 млн-1
Расход газа-носителя через влагомер	(100+-10) см3/мин
Объем пробы масла	2 см3
Температура окружающего воздуха и анализируемого масла	от +10 до +35С
Напряжение питания и частота от сети переменного тока	187…242 В, 49…51 Гц
Потребляемая мощность, не более	30 Вт
Габаритные размеры	в разработке
Средняя наработка на отказ, не менее	20000 ч.
Средний срок службы, не менее	8 лет.

1. Влагомер топлив и масел ВТМ-3 5К2.844.150 - 1 шт.;
2. Руководство по эксплуатации 5К2.844.150 РЭ - 1 экз.;
3. Методика поверки 5К2.844.150 ДП - 1 экз.;
4. Комплект электрических и газогидравлической схем 5К4.079.072 на диске - 1 шт.

Комплект запасных частей 5К4.070.277:
1. Элемент чувствительный 5К5.184.057 - 1 шт.;
2. Фильтр материал ФПП-Д ТУ95-404-76, Ø7, h 16 мм 5К7.062.030 - 30 шт.;
3. Прокладка 5К8.684.849 - 40 шт.;
4. Прокладка 5К8.683.289-01 - 8 шт.;
5. Кислота ортофосфорная «ХЧ» ГОСТ 6552-80, 20 % раствор в дистиллированной воде, в колбах 5К7.350.000 - 2 шт.;
6. Предохранитель 1,6А 250В (5х20мм) - 3 шт.

Комплект монтажных частей 5К4.075.153:
1. Шнур сетевой компьютерный 1,8м - 1 шт.;
2. Кабель DВ9-F/DB9-M (RS 232, COM) - 1 шт.;
3. Трубка L = 0,15 м ПВХ 4×1,5 ТУ 6-01-1196-79 - 1 шт.;

Комплект принадлежностей 5К4.072.129:
1. Шприц медицинский инъекционный разборный V = 2 см 3 ТУ 9398-245-07610776-2005 - 1 шт.;
2. Вентиль 5К6.451.040 - 1 шт.;
3. Трубка 5К6.452.295-05 - 2 шт.

Дополнительная комплектация (по заказу):
1. Пробоотборник трансформаторного масла «ЭЛХРОМ»;
2. Запасная десорбционная колонка 5К5.150.178-01.
