- Бренд: Streamlux
Страна бренда: Россия
- Госреестр 78336-20
- Межповерочный интервал
48 месяцев - Гарантия 5 лет
Назначение стационарного ультразвукового расходомера SLS-720F:
Ультразвуковые расходомеры SLS-720F - это современные высокотехнологичные приборы для измерения расхода жидкостей бесконтактным способом. Максимальная подготовка для интеграции с системами сбора и передачи данных, подключение внешних термопар, GSM-модема, принтера, возможность удаленного сбора информации с датчиков до 200 метров позволяют смело отнести их к классу профессиональной аппаратуры.
Расходомеры SLS-720F идеальны для непрерывного и точного измерения расхода как воды, так и агрессивных, химически активных жидких сред с температурой до +160°С, Также они успешно применяются для учета сточных вод и других жидкостей с включением до 5% твердых фракций или газов. Измерения возможны на трубопроводах от 15 до 6000 мм, из практически любого материала и при любом давлении.
Ультразвуковые расходомеры StreamLux могут эксплуатироваться в сильно запыленных помещениях или на объектах, где возможно внезапное возникновение хаотичного разбрызгивания жидкости. Ударопрочный корпус прибора удобно монтировать на любой ровной поверхности. Класс защиты корпуса IP67 гарантирует устойчивость к струям воды и полное предотвращение проникновения пыли. Накладные датчики расходомера имеют класс защиты IP68 и могут устанавливаться в полностью затапливаемых колодцах.
Функции стационарного ультразвукового расходомера SLS-720F:
- Определение скорости и направления потока;
- Контроль расходов без врезки в сеть;
- Настройка гидравлических режимов;
- Проверка работы насосов и узлов учета;
- Проверка энергосистемы и системы ОВКВ;
- Организация учета сточных вод;
- Замерка возврата конденсата паровых систем;
- Дозировка жидких веществ на производстве;
- Сьем информации о расходе для контроллеров АСУТП;
- Передача данных в диспетчерскую для отчета и контроля.
Описание стационарного ультразвукового расходомера SLS-720F:
В зависимости от вашего предпочтения вы можете использовать стационарный расходомер SLS-720F, как с классическими измерительными участками на фланцевом соединении, так и с врезными или высокоточными накладными датчиками расхода. Приобретая стационарный расходомер SLS-720F вы получаете полностью готовое решение. А использование накладных датчиков, в отличие от врезных моделей, не требует сварки при монтаже и избавит от любого контакта с измеряемой средой.
Стационарные расходомеры SLS-720F предлагаются в нескольких конфигурациях. Их названия говорят сами за себя, а отличие состоит в типах исполнения и характеристиках ультразвуковых сенсоров.

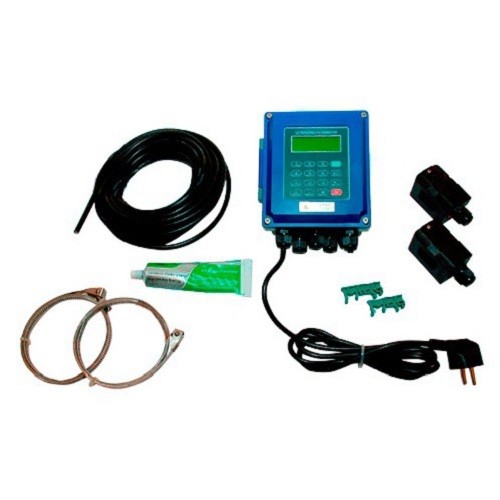

Стационарный ультразвуковой расходомер SLS-720F поставляется в общепромышленном исполненим в IP67 ударопрочном корпусе из ABS-пластика, с универсальным креплением (на стену или на DIN-рейку):
- SLS-720F Малый (общепромышленное исполнение) - базовый комплект + накладные датчики Ду Ø 25-100 мм – 2 шт., максимальная температура +160 °C;
- SLS-720F Средний (общепромышленное исполнение) - базовый комплект + накладные датчики Ду Ø 50-700 мм – 2 шт., максимальная температура +160 °C;
- SLS-720F Большой (общепромышленное исполнение) - базовый комплект + накладные датчики Ду Ø 300-6000 мм – 2 шт., максимальная температура +160 °C;
- SLS-720F Врезной (общепромышленное исполнение) - базовый комплект + врезные датчики Ду Ø 80-6000 мм – 2 шт., максимальная температура +160 °C.
Расходомеры SLS-720F также поставляются во взрывозащищенном корпусе ExеIIU-В1,5 с кабельным гермовводом М20-ЕхеG-В1,5 и огнеупорным кабелем. Это позволяет применять расходомер на предприятиях и в цехах с повышенными требованиями к безопасности оборудования. Ультразвуковые датчики расхода поставляются в пластиковых корпусах с компаунд или силиконовой заливкой контактов. Поэтому они должны быть установлены в безопасных зонах (например, на манифольдах). Максимальная длина кабеля может составлять до 200 м от места расположения вычислительного блока:
- SLS-720F Малый (взрывозащищенное исполнение) - базовый комплект + накладные датчики Ду Ø 25-100 мм – 2 шт., максимальная температура +160 °C;
- SLS-720F Средний (взрывозащищенное исполнение) - базовый комплект + накладные датчики Ду Ø 50-700 мм – 2 шт., максимальная температура +160 °C;
- SLS-720F Большой (взрывозащищенное исполнение) - базовый комплект + накладные датчики Ду Ø 300-6000 мм – 2 шт., максимальная температура +160 °C;
- SLS-720F Врезной (взрывозащищенное исполнение) - базовый комплект + врезные датчики Ду Ø 80-6000 мм – 2 шт., максимальная температура +160 °C.
Монтаж накладных датчиков осуществляется БЕЗ ВРЕЗКИ в сеть и может быть произведен лицом без специальной подготовки. Полностью исключается риск протечки и необходимость остановки техпроцессов на период монтажа. Ультразвуковые расходомеры SLS-720F также успешно используются для измерения агрессивных, вязких или пищевых видов жидкостей, так как не имеют контактов с контролируемой средой. Процесс монтажа расходомера SLS-720F в десятки раз проще и быстрее установки классического фланцевого расходомера. Порядок монтажа накладных датчиков и пусконаладки полностью аналогичен порядку работы с портативной моделью.
Ультразвуковые расходомеры SLS-720F с врезными датчиками применяются в тех случаях, когда труба имеет многослойную структуру из разных материалов или за долгие годы ее поверхность покрылась изнутри толстым слоем ракушечника. Их установка на трубе не намного сложнее накладных комплектов и также осуществляется под давлением без остановки техпроцесса и слива жидкости в контуре.
Для монтажа вам потребуется всего лишь наварить на стенку трубы специальную гайку-бобышку, после чего к ней прикручивается входящий в комплект шаровой кран. Открыв клапан крана вы просверливаете отверстие в стенке трубы и под углом в 90° вставляете в него датчик. Второй датчик устанавливается аналогичным образом с другой стороны трубы на расстоянии которое покажет прибор. При необходимости датчики можно вынимать для осмотра и чистки любое количество раз.
