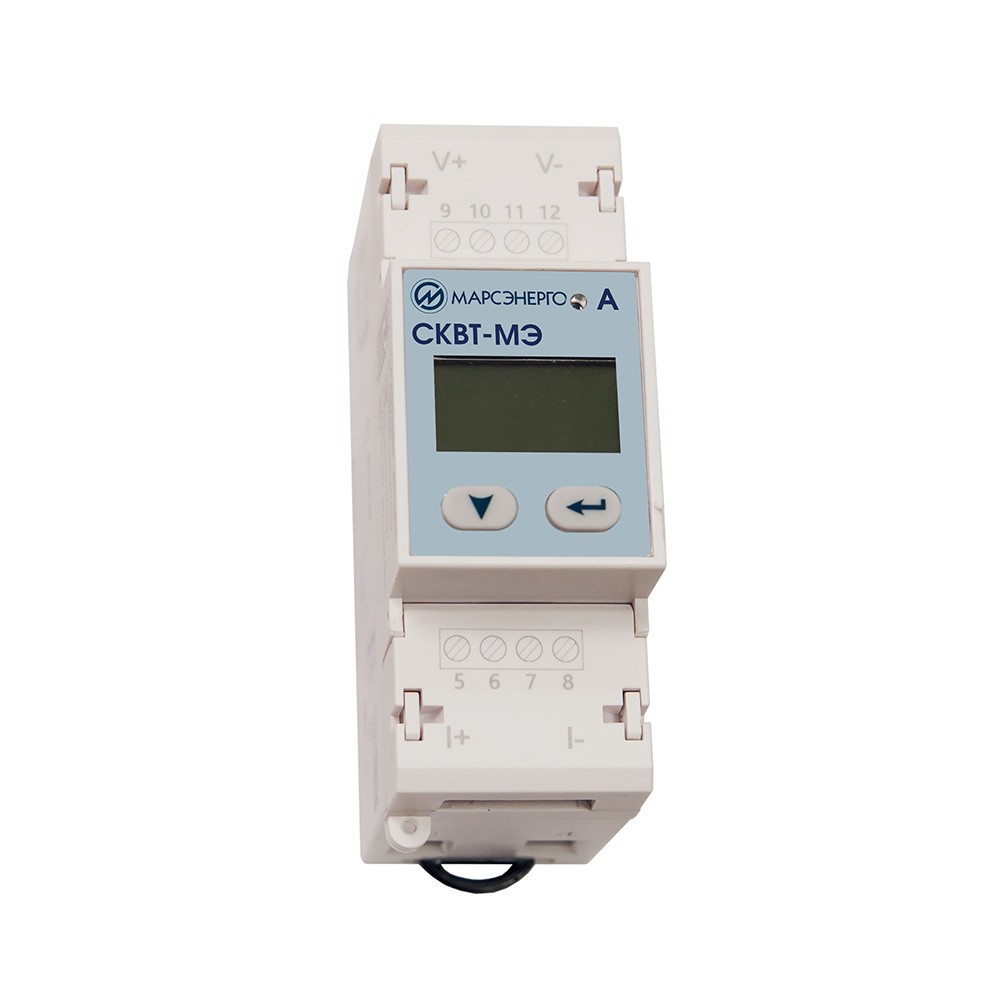

- Бренд: Марс-Энерго
Страна бренда: Россия
- Гарантия 18 месяцев
Назначение:
Комплектация стационарной автомобильной зарядной станции публичного доступа, обеспечивающей возможность быстрой зарядки электрического автомобильного транспорта
Комплектация систем учёта электрической энергии и мощности в сетях постоянного тока.
Основные функции:
- Измерение количества электрической энергии, мощности, напряжения и тока в одной цепи постоянного тока
- Высокая точность: класс 0.5, в комплекте с шунтом 1,0
- Один порт RS485, поддержка протоколов MODBUS
- Один импульсный испытательный выход
- Компактный размер: 110х36х70 мм
- Установка на DIN-рейку (монтажные рейки ТН 35 ГОСТ IEC 60715-2021)
Соответствие стандартам:
- ГОСТ 10287. Счетчики электрические постоянного тока. Общие технические условия
- ГОСТ IEC 61851. Система токопроводящей зарядки электромобилей. Часть 1. Общие требования
- IEC 62053-41:2021. Аппаратура для измерения электрической энергии. Частные требования. Часть 41. Статические счётчики для измерения электроэнергии постоянного тока (классов точности 0,5 и 1)
- IEC 62052-11:2020. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
- Приказ Минпромторга России от 5 апреля 2024 года N 1478
Метрологические характеристики модификаций
| Наименование характеристики |
Значение |
СКВТ-М31
(без шунта) |
СКВТ-М32
(с шунтом) |
| Класс точности по ГОСТ 10287-83 при измерении электрической энергии |
0,5 |
1,0 |
| Номинальное значение силы постоянного тока шунта (Iнш), А |
- |
от 100 до 600 |
| Диапазон измерений силы постоянного тока, А |
- |
от 0,01·Iнш до 1,2·Iнш |
| Пределы допускаемой приведенной погрешности измерений силы постоянного тока, % |
- |
±0,5 |
| Номинальное значение напряжения постоянного тока на входе тока (Uнш), мВ |
75 |
- |
| Диапазон измерений напряжения постоянного тока на входе тока, В |
от 0,01·Uнш до 1,2·Uнш |
- |
| Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока на входе тока, % |
±0,2 |
- |
| Номинальное значение напряжения постоянного тока на входе напряжения (Uн), В |
от 100 до 1000 |
от 100 до 1000 |
| Диапазон измерений напряжения постоянного тока на входе напряжения, В |
от 2 до 1000 |
от 2 до 1000 |
| Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока на входе напряжения, % |
±0,2 |
±0,2 |
| Диапазон измерения электрической мощности постоянного тока, кВт |
от 0,005·Uн·Iнш до 1,2·Uн·Iнш |
от 0,005·Uн·Iнш до 1,2·Uн·Iнш |
| Пределы допускаемой приведенной погрешности измерений электрической мощности постоянного тока |
±0,5 |
±1,0 |
| Пределы допускаемой дополнительной погрешности, возникающей вследствие отклонения температуры окружающего воздуха от нормальной на каждые 10 °C, % |
±0,1 |
±0,1 |
Технические характеристики
| Наименование характеристики |
Значение |
| Емкость счетного механизма, кВт·ч |
от 0 до 999999,999 |
| Порог чувствительности, % от номинального значения силы постоянного тока, не более |
0,4 |
Постоянная, имп./кВт·ч
- до 300 А
- более 300 А |
100
50 |
Параметры электрического питания постоянного тока:
- рабочий диапазон напряжения, В
- номинальное напряжение, В |
от 9 до 72
24 |
| Потребляемая мощность от внешнего источника, Вт, не более |
1,5 |
| Габаритные размеры (высота×длина×ширина), мм, не более |
110×36×70 |
| Масса, кг, не более |
0,25 |
Рабочие условия измерений:
- температура окружающей среды, °C
- относительная влажность (при температуре +30 °C), % |
от -20 до +50
до 90 |
| Степень защиты по ГОСТ 14254-2015 |
IP20 |
| Средняя наработка на отказ, ч, не менее |
24000 |
| Средний срок службы, лет |
12 |
1. Счетчик - 1 шт.;
2. Шунт 100÷600 А - 1 шт.;
3. Руководство по эксплуатации - 1 шт.;
4. Упаковка - 1 шт.
