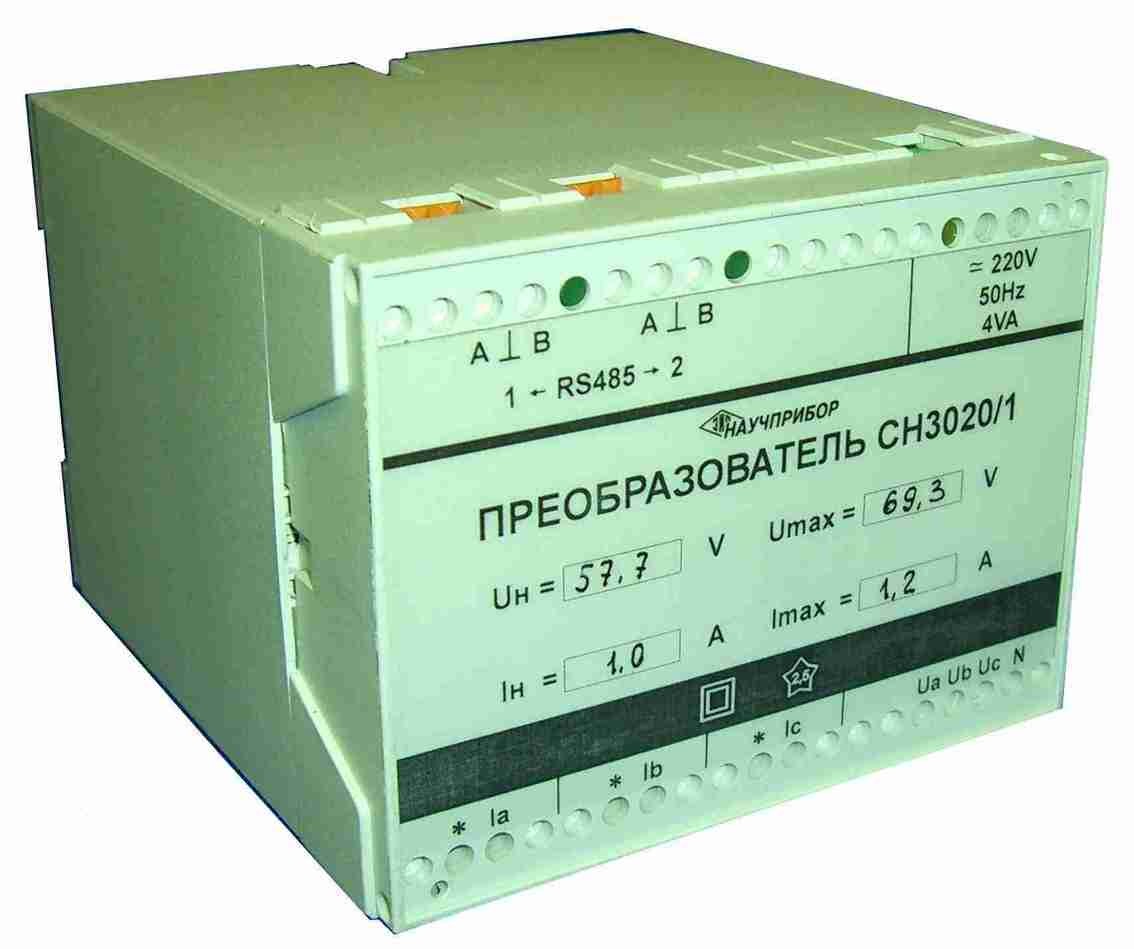

СН3020/1-4-24-1 преобразователь измерительный многофункциональный

Код: 027015

Описание в PDF

Бренд: ЗИП-Научприбор
Госреестр 34280-07
Межповерочный интервал 48 месяцев
Гарантия 2 года

Назначение преобразователя измерительного многофункционального СН3020/1-4-24-1:

Преобразователи измерительные многофункциональные СН3020/1-4-24-1 измеряют действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485.

Преобразователи СН3020/1-4-24-1 предназначены для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН).

Особенности преобразователя измерительного многофункционального СН3020/1-4-24-1:

преобразователь для отводящих фидеров;
4-х проводная схема включения;
постоянное напряжение (18 … 30)В;
номинальное значение входного тока 1А.

Параметр	Значение
Номинальные значения входных токов и напряжений, измеряемых мощностей
Напряжение фазное, UН.Ф, В	57,7
Напряжение линейное (междуфазное), UН.Л, В	100
Ток фазы, IН, А	1
Мощность фазы, PН.Ф, Вт QН.Ф, вар PН.Ф, В.А	57,7
Мощность суммарная, PН, Вт QН, вар PН, В.А	173,1
Диапазоны изменения значений входных сигналов
Напряжение фазное (линейное, междуфазное)	От 0,2UН до 1,2UН
Ток фазы	От 0,01IН до 1,2IН
Частота	От 48 до 52Гц
Коэффициент мощности cosj sinj	±(0 ... 1 ... 0) ±(0,5 ... 1 ... 0,5)
Пределы допускаемой основной приведенной погрешности преобразователей
Действующее значение фазного напряжения, UН.Ф	±0,2
Действующее значение линейного напряжения, UН.Л	±0,2
Действующее значение междуфазного напряжения, UН.Л	±0,2
Действующее значение фазного тока, IН	±0,2
Активная мощность фазы нагрузки, PН.Ф	±0,5
Суммарная активная мощность, PН	±0,5
Реактивная мощность фазы нагрузки, QН.Ф	±0,5
Суммарная реактивная мощность, QН	±0,5
Полная мощность фазы нагрузки, PН.Ф	±0,5
Суммарная полная мощность, PН	±0,5
Частота сети, fН	±0,01
Общие характеристики
Питание	от сети переменного тока постоянным напряжением (18 … 30)В
Потребляемая мощность	не более 4В.А
Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает	-для токовых цепей– 0,07 В ∙А на фазу, -для цепей напряжения – 0,1 В∙ А на фазу
Температура окружающего воздуха	от минус 25 до 50°С
Относительная влажность воздуха	95% при температуре 35°С
Габаритные размеры	не более 100х75х110мм
Масса	не более 0,35кг
