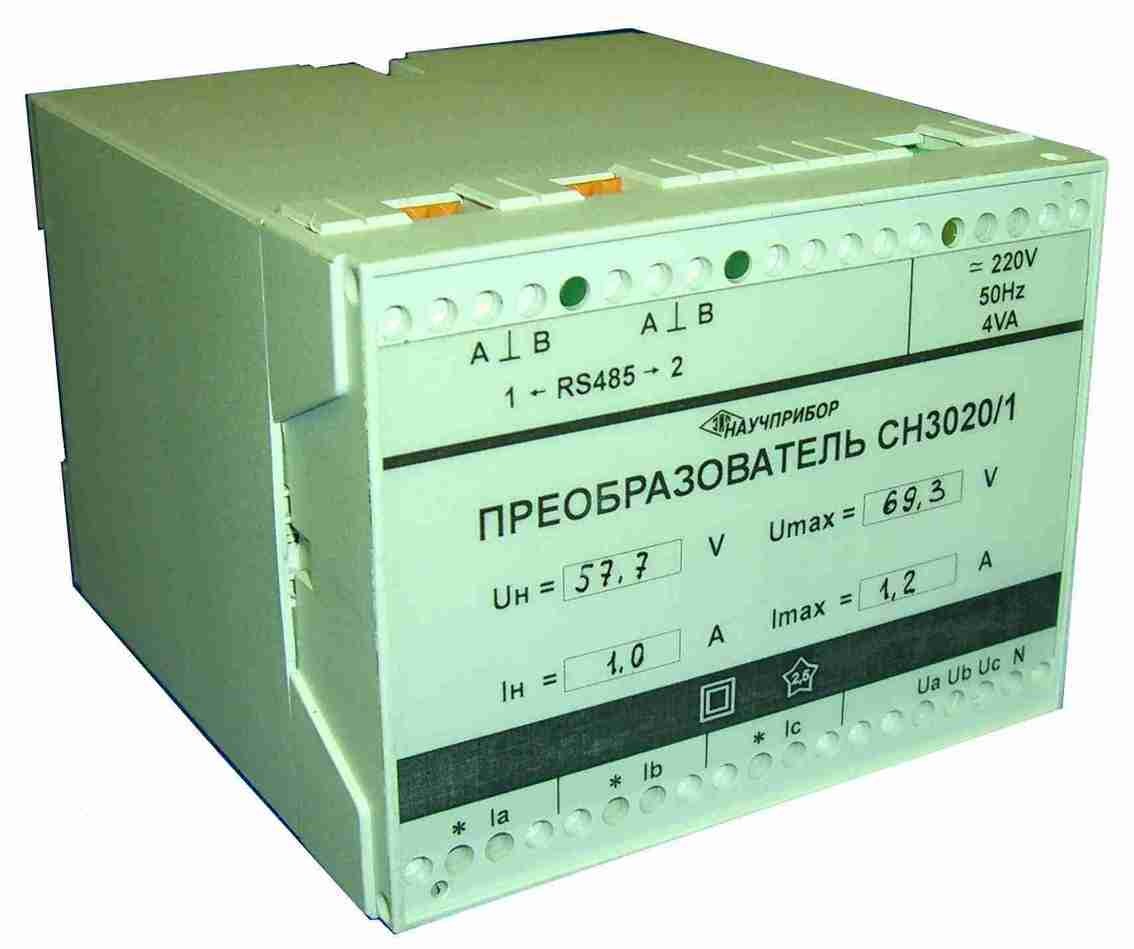

СН3020/2-3-220 преобразователь измерительный многофункциональный

Код: 027022

Описание в PDF

Бренд: ЗИП-Научприбор
Госреестр 34280-07
Межповерочный интервал 48 месяцев
Гарантия 2 года

Назначение преобразователя измерительного многофункционального СН3020/2-3-220:

Преобразователи измерительные многофункциональные СН3020/2-3-220 измеряют действующие значения переменного тока и напряжения, активную, реактивную и полную мощности, частоту сети и передают их значения по двум гальванически развязанным интерфейсам RS485.

Преобразователи СН3020/2-3-220 предназначены для применения на электростанциях и подстанциях. Подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН).

Особенности преобразователя измерительного многофункционального СН3020/2-3-220:

преобразователь для секций шин;
3-х проводная схема включения;
сеть переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц или постоянное напряжение (120 … 300)В.

Параметр	Значение
Номинальные значения входных токов и напряжений, измеряемых мощностей
Напряжение линейное, UН.Л., В	100
Диапазоны изменения значений входных сигналов
Напряжение линейное	От 0,2UН до 1,2UН
Частота	От 48 до 52Гц
Пределы допускаемой основной приведенной погрешности преобразователей
Действующее значение линейного напряжения, UН.Л	±0,2
Частота сети, fН	±0,01
Общие характеристики
Питание	от сети переменного тока напряжением (90 … 260)В и частотой (48 … 52)Гц постоянным напряжением (120 … 300)В
Потребляемая мощность	не более 4В.А
Мощность, потребляемая измерительными цепями преобразователей СН3020 не превышает	-для токовых цепей– 0,07 В ∙А на фазу, -для цепей напряжения – 0,1 В∙ А на фазу
Температура окружающего воздуха	от минус 25 до 50°С
Относительная влажность воздуха	95% при температуре 35°С
Габаритные размеры	не более 100х75х110мм
Масса	не более 0,35кг
