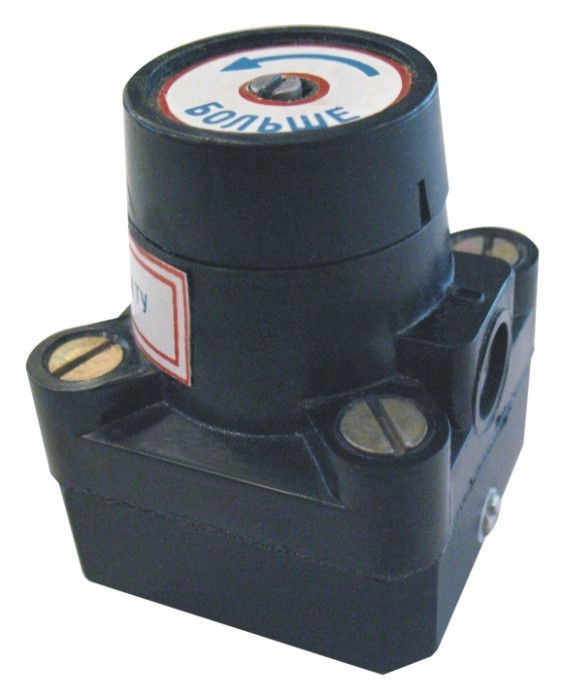

Особенности стабилизатора давления газа СДГ-116Г:
Предназначен для регулирования и стабилизации давления газа в линии «до себя» в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ4 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85, резина НО-68-1 по ТУ38.005.1116-73, резина ИРП-1287 по ТУ38.005.1166-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75.
| Параметр |
Значение |
| Стабилизируемое давление |
от разрежения 30 кПа до
избыточного 40 кПа
(от разрежения 0,3 кгс/см2 до
избыточного 0,4 кгс/см2) |
| Опорное давление |
0…60 кПа (0…0,6 кгс/см2) |
| Расход газа (по воздуху) |
3...200 л/ч |
Изменение стабилизируемого давления при изменении давления на выходе
на 10 кПа, не более |
0,2 кПа (0,002 кгс/см2) |
Изменение установленного стабилизируемого давления
за 30 суток работы, не более |
2,5 кПа (0,025 кгс/см2) |
| Перепад давления, не менее |
30 кПа (0,3 кгс/см2) |
Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей при размере частиц не более 5 мкм, не более |
-10…+50°С
80%
1 мг/м3 |
| Габаритные размеры, не более |
42×42×60 мм |
| Масса стабилизатора, не более |
0,15 кг |
| Средний срок службы, не менее |
8 лет |
Стабилизатор имеет герметичную надмембранную камеру опорного давления, благодаря чему он может работать в режиме стабилизатора перепада давления.
Рабочее положение стабилизатора - любое.
Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.
1. Стабилизатор давления газа СДГ-116Г - 1 шт.
