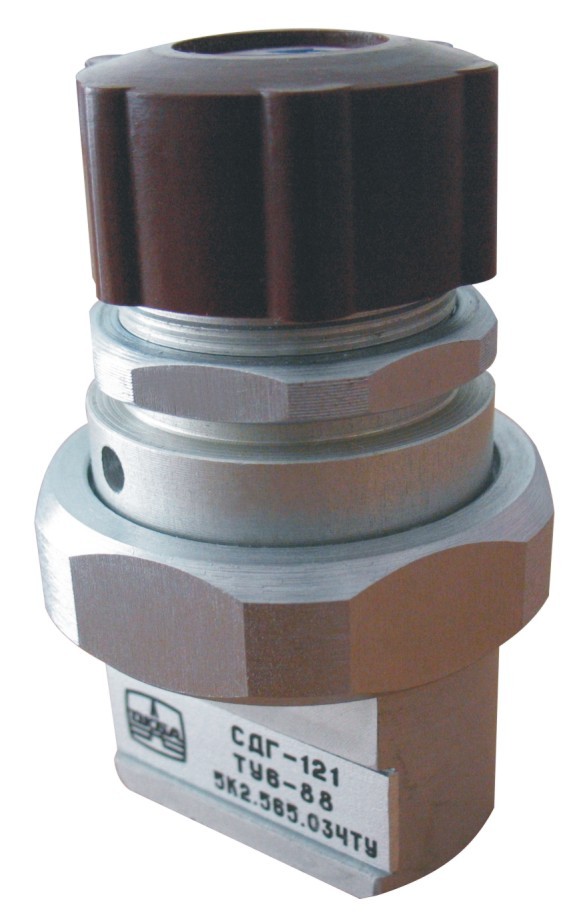

Особенности стабилизатора давления газа СДГ-121:
Предназначен для регулирования и стабилизации давления газа в линии «после себя» в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ4.2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплавы Д16Т по ГОСТ 4784-97, 40КХНМ по ГОСТ 14118-85, фторопласт 4 по ГОСТ 10007-80, резины на основе фторкаучука ИРП-1287 по ТУ38.005-1166-73, НО-68-1 по ТУ38.005.1166-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77.
| Параметр |
Значение |
| Давление газа на входе |
0,6...1,0 мПа (6…10 кгс/см2) |
| Стабилизируемое давление газа на выходе |
0,1...0,5 мПа (1…5 кгс/см2) |
| Расход газа через стабилизатор (по воздуху) |
0,2...240 л/ч |
| Изменение стабилизируемого давления при изменении давления на входе на 100 кпа, не более |
1,4 кПа (0,014 кгс/см2) |
| Изменение стабилизируемого давления за 30 суток работы, не более |
5 кПа (0,05 кгс/см2) |
Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей при размере частиц не боле 5 мкм, не более |
-10…+50°С
80%
1 мг/м3 |
| Габаритные размеры, не более |
Ø50×75 мм |
| Масса стабилизатора, не более |
0,3 кг |
| Средний срок службы, не менее |
8 лет |
Рабочее положение стабилизатора - любое.
Стабилизатор устанавливается верхней крышкой в отверстие панели и закрепляется гайкой М30×1.
1. Стабилизатор давления газа СДГ-121 - 1 шт.
