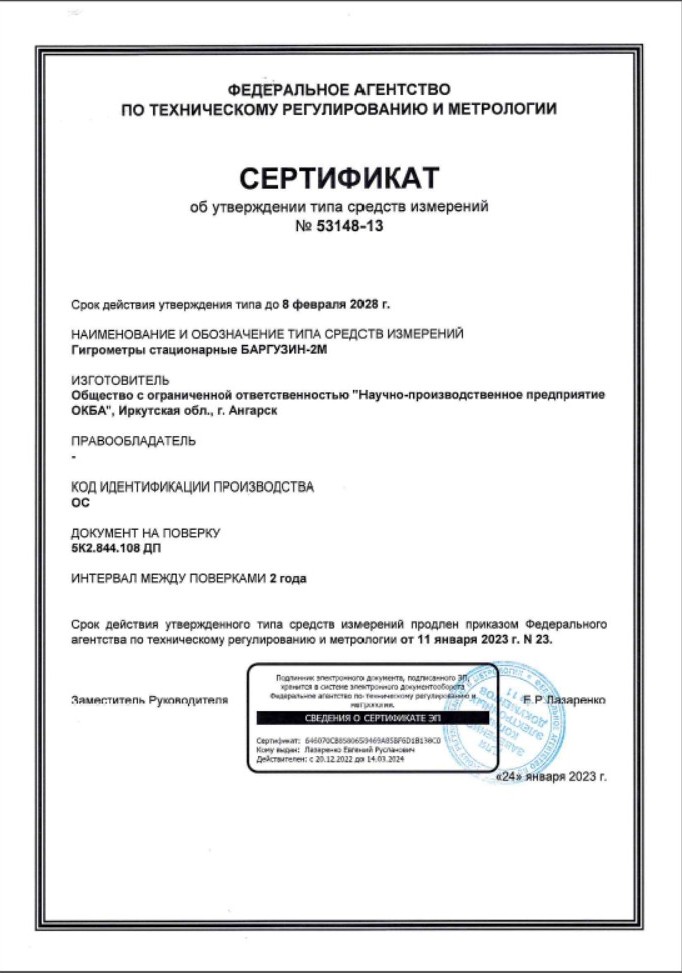

- Госреестр 53148-13
- Межповерочный интервал 24 месяца
- Гарантия Огр. пожиз. гарантия (10 лет после снятия с пр-ва)

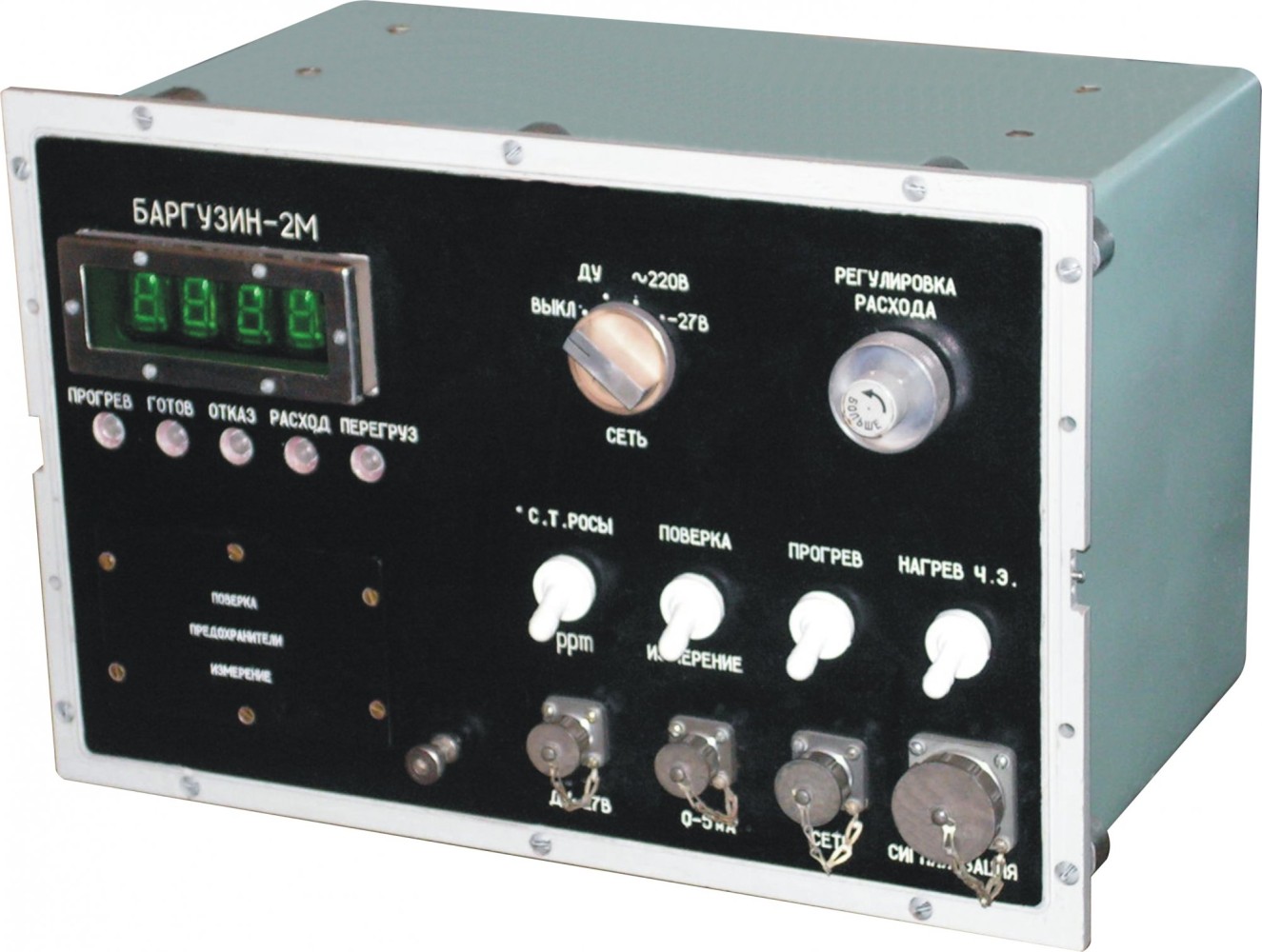

БАРГУЗИН-2М – гигрометр
Назначение гигрометра БАРГУЗИН-2М
Предназначен для измерений объемной доли влаги в азоте, водороде, кислороде, гелии, воздухе, неоне и представляет собой цифровой стационарный прибор непрерывного действия.
Принцип действия гигрометра основан на кулонометрическом методе измерения.
Гигрометр используется на предприятиях военно-промышленного комплекса, на стартовых наземных космических комплексах, а также в атомной и других отраслях промышленности.
Особенности гигрометра БАРГУЗИН-2М
- Гарантийная наработка на отказ 10000 часов;
- Возможность работы при температуре анализируемого газа до -50°С и при синусоидальной вибрации с амплитудой виброускорения 29 м/с2 в диапазоне частот от 5 до 2000 Гц;
- Возможность автономной работы от источника постоянного тока 27 В;
- Дистанционное включение и отключение питания;
- Автоматический выбор рабочего диапазона измерения;
- Возможность считывания показаний в °С точки росы или в млн-1;
- Наличие автоматического защитного устройства чувствительного элемента от перегрузки по влажности и при аварийном отключении напряжения питания;
- Степень защиты от пыли и воды IP54 по ГОСТ 14254-96;
- Возможность реализации альтернативной независимой поверки при отсутствии эталонов.
Технические характеристики гигрометра БАРГУЗИН-2М
|
Общие данные
|
|
Диапазоны измерений объемной доли влаги
|
0…2 млн–1 (-90…-70°С т.р.)
2…10 млн–1 (-70…-60°С т.р.)
10…100 млн–1 (-60…-40°С т.р.)
100…1000 млн–1 (-40…-20°С т.р.)
|
|
Основная приведенная (к наибольшему значению диапазона измерений) погрешность
|
для диапазонов 0…2 млн–1 и 2…10 млн–1±6%
диапазонов 10…100 млн–1 и 100…1000 млн–1±2,5%
|
|
Унифицированный выходной сигнал для каждого диапазона измерений
|
0…5 мА
|
|
Расход газа через чувствительный элемент
|
100 см3/мин
|
|
Параметры анализируемого газа:
|
Температура: минус 50…плюс 60°С давление: от 0,03 до 40 МПа (от 0,3 до 400 кгс/см2)
Давление (при работе с побудителем расхода газа): от минус 0,005 до 0,03 МПа (от минус 0,05 до 0,3 кгс/см2)
|
|
Температура окружающего воздуха
|
-50…+50°С
|
|
Частота и напряжение питания от сети переменного тока
|
(50±1) Гц и (220±22) В
|
|
Напряжение питания от сети постоянного тока
|
(27-5+3) В
|
|
Потребляемая мощность
|
не более 100 Вт
|
|
Габаритные размеры
|
Гигрометр 382×279×314 мм
Побудитель расхода газа 260×100×200 мм
|
|
Масса
|
Гигрометр 16 кг
Побудитель расхода газа 3,5 кг
|
|
Коэффициент оперативной готовности при рабочих условиях применения
|
0,9995 за 2000 часов.
|
|
Средний срок службы до списания
|
не менее 11 лет
|
Физические характеристики
Размеры, мм
Гигрометр 382×279×314
Побудитель расхода газа 260×100×200
1. Гигрометр Баргузин-2М - 1 шт.;
2. Руководство по эксплуатации - 1 шт.;
3. Формуляр - 1 шт.;
4. Методика поверки - 1 шт.;
5. Методика измерений расхода газа пузырьковым методом МИ 5К0.283.001-2012 - 1 шт.;
6. Комплект электрических и газовых схем 5К4.079.049 - 1 шт.
Комплект запасных частей 5К4.070.235:
1. Элемент чувствительный 5К5.184.091 - 1 шт.;
2. Мембрана 5К7.010.096 - 2 шт.;
3. Мембрана 5К7.010.124 - 2 шт.;
4. Мембрана 5К7.010.129 - 2 шт.;
5. Фильтр ФПП-Д ТУ 95-404-76 d = 9 мм 5К7.062.019 - 20 шт.;
6. Прокладка 5К8.683.418 - 4 шт.;
7. Прокладка 5К8.683.642 - 8 шт.;
8. Прокладка 5К8.684.858 - 2 шт.;
9. Гайка 5К8.930.236 - 3 шт.;
10. Шайба обжимная 5К8.946.025-01 - 3 шт.;
11. Прокладка Н5К8.683.627-13 - 3 шт.;
12. Вставка плавкая 0Ю0.480.003 ТУ ВП-1-0,5А-250 В - 2 шт.;
13. Вставка плавкая 0Ю0.480.003 ТУ ВП-1-2А-250 В - 2 шт.;
14. Штекер малогабаритный МШ-1 0Ю0.364.000 ТУ - 3 шт.
Комплект инструмента и принадлежностей 5К4.073.027:
1. Устройство для измерения расхода газа УИРГ-3 5К2.833.008 - 1 шт.
Комплект монтажных частей 5К4.075.119:
1. Тройник 5К6.453.007 - 1 шт.;
2. Кабель "СЕТЬ ~ 220 В" 5К6.644.069 - 1 шт.;
3. Ниппель 5К8.652.054 - 6 шт.;
4. Гайка накидная 5К8.930.025 - 6 шт.;
5. Болт М8´12.36.019 - 2 шт.;
6. Винт М5´22.36.016 - 4 шт.;
7. Гайка М5.5.016 - 4 шт.;
8. Шайба 5.04.016 - 6 шт.;
9. Шайба5.65Г.019 - 6 шт.;
10. Розетка 2РМ18КПН7Г1В1 ГЕ0.364.126 ТУ - 1 шт.;
11. Вилка 2РМ14КПН4Ш1В1 ГЕ0.364.126 ТУ - 1 шт.;
12. Розетка 2РМ14КПН4Г1В1 ГЕ0.364.126 ТУ - 1 шт.;
13. Вилка 2РМ30КПН32Ш1В1 ГЕ0.364.126 ТУ - 1 шт.
Дополнительная комплектация (по заказу):
1. Побудитель расхода газа (ПРГС) 5К2.960.002
