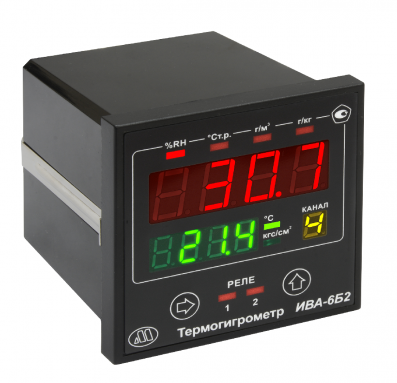

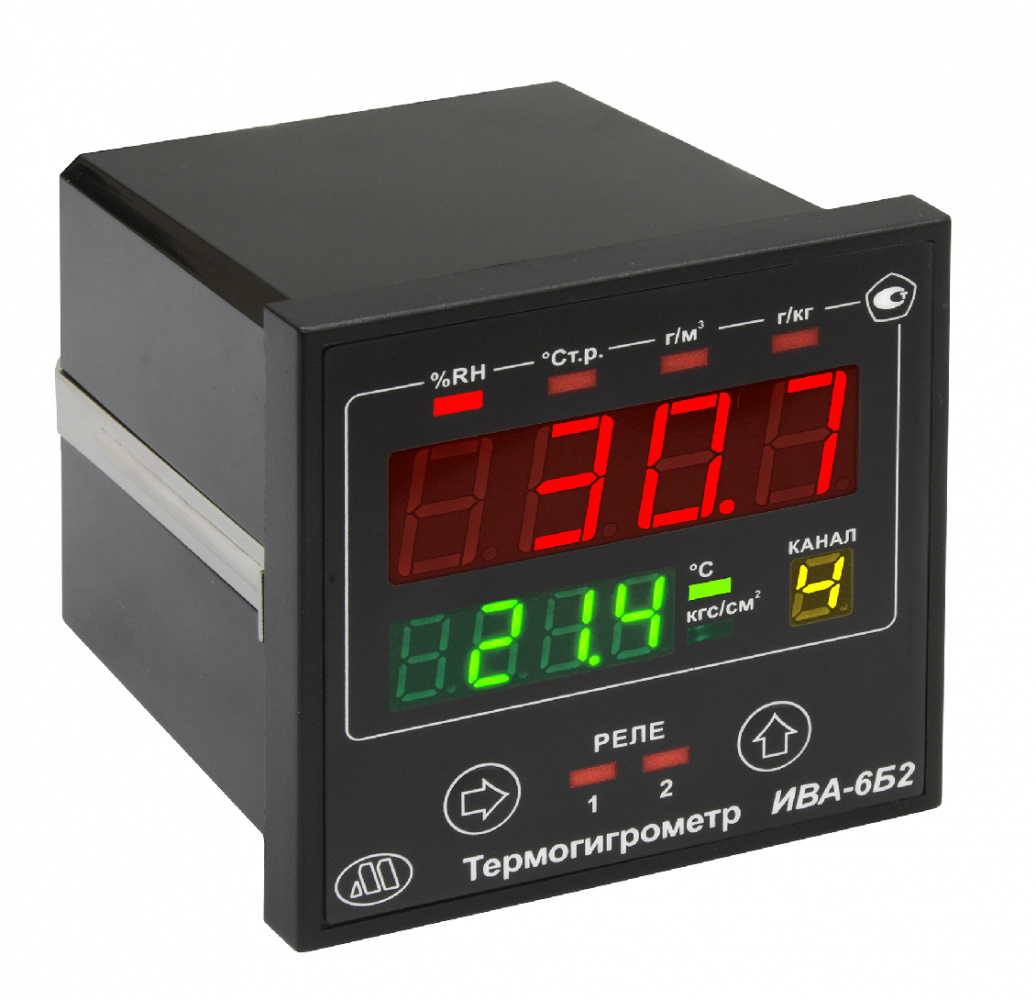

ИВА‑6Б2 термогигрометр

Код: 000693

Описание в PDF

Бренд: Микрофор
Страна бренда: Россия
Госреестр 46434-11
Межповерочный интервал 12 месяцев
Гарантия 1 год

Стационарный прибор в щитовом исполнении для измерения относительной влажности и температуры окружающей среды или технологических газов с выносным преобразователем. Преобразователи ДВ2ТСМ (до 16 штук) подключаются к блоку индикации кабелем длиной до 200 м (стандартная длина 4 м). Термогигрометр имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU).

Основные особенности:

щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
питание 220В переменное;
светодиодный индикатор с одновременной индикацией двух параметров;
подключение до 16 шт. преобразователей влажности ДВ2ТСМ (см. список ниже);
подключение до 4 преобразователей непосредственно к блоку индикации;
на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):

- относительная влажность (%),

- температура (°С),

- точка росы/инея (°С),

- массовая концентрация влаги (г/м³)

- содержание воды в килограмме сухого воздуха (г/кг),

- избыточное давление (кгс/см²);

возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению (для ДВ2ТСМ-1Т-4П-В);
2 релейных выхода.

Дополнительные возможности:

наличие интерфейса RS-485 (исполнение ИВА-6Б2-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-Т20) или 0...5 мА (исполнение ИВА-6Б2-Т5) (необходимо указать при заказе);
исполнение ИВА-6Б2-RS485 может использоваться в составе многоканальных систем;
на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
подключение более 4 преобразователей возможно через разветвитель.

Термогигрометр ИВА-6Б2 включает от 1 до 16 измерительных преобразователей влажности и температуры ДВ2ТСМ (передают измеренные значения по интерфейсу µForLan (протоколу Modbus), см. список совместимых преобразователей ниже), подключенных кабелем длиной до 200 м к блоку индикации ИВА-6Б2, который монтируется на щит.

Подключаемые преобразователи:

ДВ2ТСМ-1Т-1П-Б (по умолчанию)
ДВ2ТСМ-2Т-1П-Б
ДВ2ТСМ-3Т-1П-Б
ДВ2ТСМ-1Т-2П-Б
ДВ2ТСМ-1Т-1П-А
ДВ2ТСМ-2Т-1П-А
ДВ2ТСМ-3Т-1П-А
ДВ2ТСМ-1Т-2П-А
ДВ2ТСМ-1Т-1П-В
ДВ2ТСМ-1Т-4П-В
ДВ2ТСМ-6Т-1П-Г

Диапазон измерений относительной влажности, %	0...98
Диапазон измерений температуры
для исполнения 1Т, °С	0...+60
для исполнения 2Т, °С	-20...+60
для исполнения 3Т, °С	-40...+60
для исполнения 6Т, °С	0...+125
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
исполнение 1П
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98% (1)	±3
исполнение 2П
в диапазоне относительной влажности от 0 до 90%	±1
в диапазоне относительной влажности от 90 до 98% (1)	±2
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С (от 23°С)	±0,1
Пределы допускаемой абсолютной погрешности измерения температуры, °С
в диапазоне температур от -40...до -20°С	±1
в диапазоне температур от -20 до +60°С	±0,3
в диапазоне температур от +60 до +125°С	±0,7
Постоянная времени измерений при скорости обдува преобразователя не менее 1м/с, мин
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Напряжение питания, В	~220±15%
Потребляемая мощность, Вт, не более	5
Наличие RS-485 (Modbus RTU)	опция
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	опция
Наличие 2 унифицированных токовых выходов	опция - 4…20 мА или 0...5 мА
сопротивление нагрузки аналоговых выходов, не более
0...5 мА	1 кОм
4...20 мА	300 Ом
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Габаритные размеры, мм, не более
блока индикации	72×72×105
преобразователя	см. характеристики преобразователя
Масса, кг, не более
блока индикации	0,5
преобразователя влажности и температуры	см. характеристики преобразователя
Диапазон температур эксплуатации блока индикации, °С	от 0 до 50
Межповерочный интервал, мес	12

(1) - метрологические характеристики при относительной влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях

(2) - П – измеренное значение относительной влажности, %

(3) - Т – измеренное значение температуры, °С

1. Термогигрометр ИВА-6Б2 - 1 шт.;
2. Соединительный кабель, стандартная длина 4 м - 1 шт.;
3. Кабель mini USB-A для конфигурирования - 1 шт.;
4. Шнур питания с вилкой 220В - 1 шт.;
5. Руководство по эксплуатации - 1 шт.;
6. Упаковка - 1 шт.
