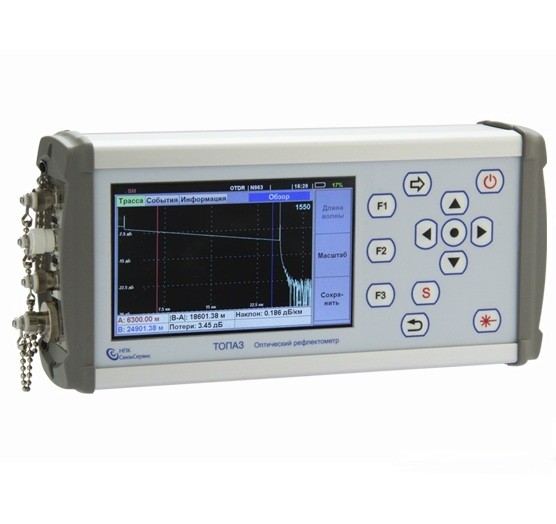

ТОПАЗ-9400-A-31-49-55-62-PMH универсальный оптический рефлектометр

Код: 009423

Описание в PDF

Бренд: СвязьСервис НПК
Страна бренда: Россия
Госреестр 70243-18
Межповерочный интервал 12 месяцев
Гарантия 2 года

Универсальный оптический рефлектометр ТОПАЗ-9400-A-31-49-55-62-PMH со встроенным измерителем мощности, источником излучения и визуальным локатором дефектов волокна служит для проведения паспортизации, тестирования и поиска дефектов на всех видах оптоволоконных линий от локальных сетей и сетей доступа до городских и магистральных сетей. Благодаря большому динамическому диапазону и встроенным измерителю мощности и источнику излучения прибор эффективен при тестировании PON.

Особенности ТОПАЗ-9400-A-31-49-55-62-PMH

Четыре длины волн в одном приборе: 1310/1490/1550/1625 нм
Возможность тестирования действующих («живых») линий на длине волны 1625 нм
Три режима измерений: Реальное время, Авто, Эксперт
Автоматический выбор параметров тестирования линии
Автоматическая проверка качества подключаемых оптических разъемов
Автоматическая проверка наличия оптического сигнала в измеряемом волокне
Высокое разрешение облегчает обнаружение и оценку дефектов в волокне
Измеритель мощности, источник излучения и визуальный локатор повреждений в одном корпусе
Измеритель мощности и источник в режиме идентификации длины волны совместимы с приборами ТОПАЗ-7000-А / ТОПАЗ-7000-АL / ТОПАЗ-7000-AR/ARX
Запись в память более 1000 результатов измерений (файл в формате Bellcore / Telcordia)
Формирование имени файла по шаблону
Программное обеспечение для обработки и хранения данных измерений
Обновление внутреннего ПО прибора через USB
5-дюймовый цветной сенсорный дисплей с подсветкой и высоким разрешением
Автономная работа с помощью встроенной аккумуляторной батареи из двух Li-Ion элементов 18650, а также возможности питания от USB или внешнего блока питания 5 В
В случае исчерпания ресурса батареи есть возможность самостоятельной замены элементов батареи

Характеристики рефлектометра
Тип оптоволоконной линии	одномод (SM)
Рабочие длины волн	1310 / 1490 / 1550 / 1625 нм
Динамический диапазон (SNR=1, зондирующий импульс 10 мкс, время усреднения 3 мин.)	41 / 41 / 41 / 41 дБ
Мертвая зона по событию (импульс 5 нс, отражение <-45 дБ, длина линии менее 5 км)	0,8 м
Мертвая зона по затуханию	4,5 м
Режимы работы	авто эксперт обзор (реальное время)
Длина линии	0,25 – 300 км
Память результатов измерения	более 1000 трасс
Формат файлов	Telcordia Tech. SR-4731
Длительность импульса	5, 10, 20, 50, 100, 300, 1000, 3000, 10000, 20000 нс
Интервал дискретизации	0,2 – 20 м
Погрешность измерения расстояния	±(1+0,005% * длина + интервал дискретизации) м
Погрешность измерения затухания	0,05 дБ/дБ
Характеристики визуального локатора дефектов (VFL)
Длина волны	650 нм
Источник излучения	лазер
Характеристики источника оптического излучения (LS)
Рабочая длина волны источника излучения	1310±30 / 1490±30 / 1550±30 / 1625±30 нм
Выходная мощность	> -2 дБм
Ширина спектра	≤ 5 нм
Нестабильность выходного уровня (за 4 часа)	0,25 дБ
Характеристики измерителя оптической мощности (PM)
Диапазон измерения оптической мощности	от -60 до +26 дБм
Погрешность	0,3 дБ
Разрешение	0,01 - 0,001 дБ
Длины волн калибровки	850, 1300, 1310, 1490, 1550, 1625 нм (установка значения из диапазона 800 … 1650 нм с шагом 1 нм)
Единицы измерения	мВт, дБм, дБ
Общие параметры
Дисплей	цветной, ЖК, сенсорный, диагональ 5”, 800х480 точек
Габаритные размеры	235 х 110 х 55 мм
Вес	0,9 кг
Питание	встроенная Li-Ion аккумуляторная батарея 18650 (3,7 В, 3,0 А/ч) адаптер / зарядное устройство 220 В, 2 А, 50Гц USB (компьютер, Power Bank)
Время непрерывной работы от встроенных аккумуляторов	не менее 8 ч
Интерфейсы для подключения к ПК	USB 2.0 (тип-B) USB-flash (тип-A)

1. Оптический рефлектометр ТОПАЗ-9400 - 1 шт.;
2. Оптический кабель, армированный соединителями - 1 шт.;
3. Элементы аккумуляторной батареи Li-on 18650; 3.7 В, 3.0 А./ч (установлены в прибор) - 2 шт.;
4. Блок питания от сети 220 В, 2А - 1 шт.;
5. Футляр для переноски прибора - 1 шт.;
6. Паспорт - 1 шт.;
7. Кабель соединительный USB - 1 шт.;
8. Диск с программным обеспечением - 1 шт.
