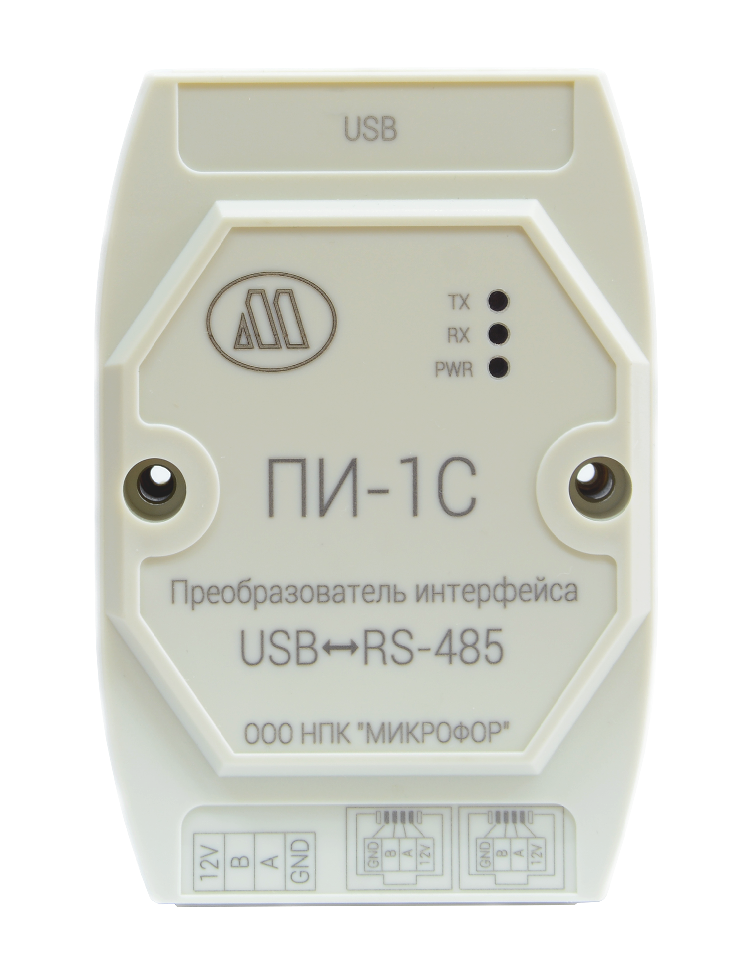

ПИ‑1С преобразователь интерфейса

Код: 018806

Описание в PDF

Бренд: Микрофор
Страна бренда: Россия
Гарантия 1 год

Назначение преобразователя интерфейса USB-RS485 ПИ-1C:

Преобразователь интерфейса USB-RS485 ПИ-1C предназначен подключения устройств с интерфейсом RS-485 к ПК посредством USB интерфейса с обеспечением гальванической изоляции.

Содержит встроенный источник питания для подключаемых по интерфейсу RS-485 устройств и может быть использован для подключения измерительных преобразователей ДВ2ТС-А, ДВ2ТС-В, МАВ, ИВА-6Б2, ИВА-8, ИВА-6Н с адаптером КИ-3 и прочих к персональному компьютеру. Встроенный источник питания 12В, 0,1А обеспечивает работу до 40 преобразователей влажности и температуры ДВ2ТС.

В комплект поставки преобразователя входит ПО SensNet.

Преобразователь предназначен для эксплуатации в следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов;
не допускается попадание влаги на контакты разъемов и внутрь прибора;
запрещается использование прибора в агрессивных средах с содержанием кислоты, щелочей, масел и прочее.

Параметр	Значение
Питание
Входное напряжение питания DC	4,75 - 5,25 В
Класс защиты по ГОСТ 12.2.007.7	III
Потребляемая мощность	2,5 Вт
Электрическая прочность изоляции	1500 В
Выходное напряжение питания DC	10 – 12,5 В
Максимальный выходной ток, мА	100
Интерфейс USB
Стандарт USB	2.0
Разъем	Тип B
Передаваемые сигналы	D+, D–
Максимальная длина линии связи	3 м
Интерфейс RS-485
Стандарт	EIA/TIA-485
Разъемы	Съемная клеммная колодка, 2 разъема RJ-14(6P4C)
Передаваемые сигналы	A (Data+), B (Data–)
Максимальная скорость передачи данных	115200 бит/с
Максимальная длина линии связи	1200 м
Максимальное количество приборов	до 32 шт. (до 128 шт. ДВ2ТС, МАВ)
Рабочие условия эксплуатации
Температура окружающего воздуха	-20…+75 °C
Относительная влажность воздуха	не более 80 % (без конденсации влаги)
Атмосферное давление	от 84 до 106 кПа
Общая информация
Габаритные размеры	103 × 72 × 43 мм
Степень защиты	IP20
Крепление	на DIN-рейку
Масса	90 г

1. Преобразователь интерфейса ПИ-1С - 1 шт.;
2. Кабель USB 2.0 A–B - 1 шт.;
3. Вставка для крепления на DIN-рейку (по запросу) - 1 шт.;
4. Паспорт - 1 шт.
