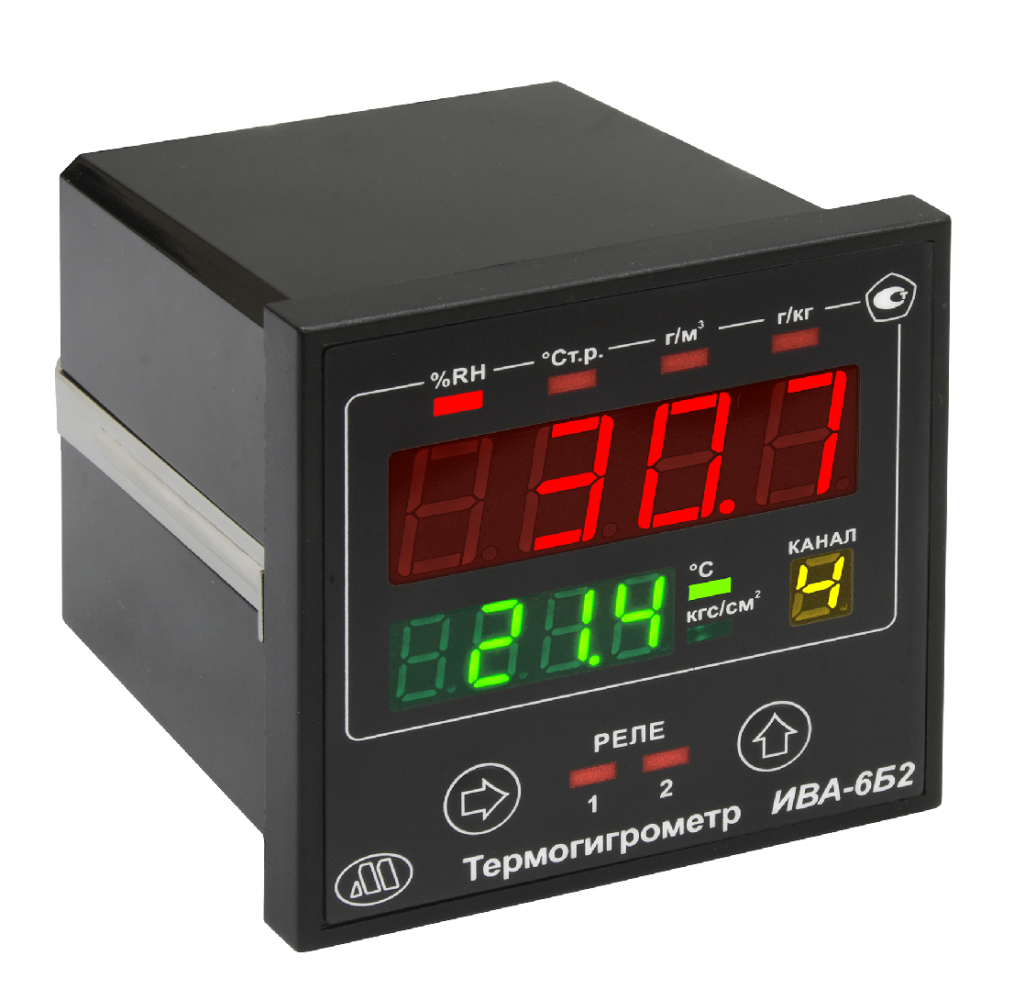

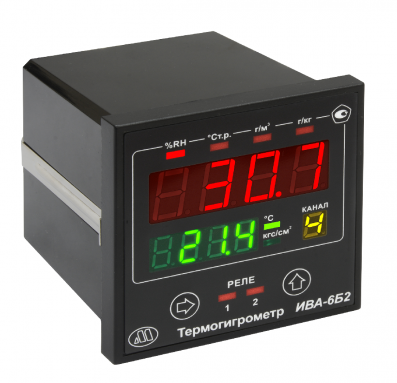

Стационарный прибор в щитовом исполнении для измерения относительной влажности и температуры окружающей среды или технологических газов с выносным преобразователем. Преобразователи ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК (до 16 штук) подключаются к блоку индикации кабелем длиной до 200 м (стандартная длина 4 м). Термогигрометр имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода 4...20 мА, либо цифровой выход RS-232 или RS-485 (протокол Modbus RTU).
Основные особенности:
- щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
- конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
- питание 220В переменное;
- светодиодный индикатор с одновременной индикацией двух параметров;
- подключение до 16 шт. преобразователей влажности ДВ2ТСМ исполнения -АК (см. список ниже);
- подключение до 4 преобразователей непосредственно к блоку индикации;
- на индикатор могут быть выведены:
- относительная влажность (%),
- температура (°С),
- точка росы/инея (°С),
- массовая концентрация влаги (г/м3),
- содержание воды в килограмме сухого воздуха (г/кг);
- 2 релейных выхода;
- возможность расчета относительной влажности для преобразователей температуры ДВ2ТСМ-5Т-АК (для ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК в климатической камере).
Дополнительные возможности:
- наличие интерфейса RS-485 (исполнение ИВА-6Б2-К-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-К-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-К-Т20) или 0...5 мА (исполнение ИВА-6Б2-К-Т5) (необходимо указать при заказе);
- исполнение ИВА-6Б2-К-RS485 может использоваться в составе многоканальных систем;
- на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
- подключение более 4 преобразователей возможно через разветвитель.
Термогигрометр ИВА-6Б2-К включает от 1 до 4 измерительных преобразователей влажности и температуры ДВ2ТСМ-5Т-5П-АК, от 0 до 15 измерительных преобразователей температуры ДВ2ТСМ-5Т-АК (передают измеренные значения по интерфейсу µForLan (протоколу Modbus)), подключенных кабелем длиной до 200 м к блоку индикации ИВА-6Б2-К, который монтируется на щит.
Блок индикации может автоматически рассчитывать показания влажности для мест расположения ДВ2ТСМ-5Т-АК по их показаниям температуры и показаниям первого ДВ2ТСМ-5Т-5П-АК - считается, что абсолютная влажность в климатической камере из-за активного перемешивания одинаковая, а значит градиент относительной влажности определяется только градиентом температуры.
