Назначение датчика токов утечки СМД:
Датчик токов утечки СМД предназначен для измерения токов утечки в изоляции при высоковольтных испытаниях постоянным СМД-10 и переменным СМД-11 стандартными напряжениями в соответствии с ГОСТ 1516.2.
Датчик тока СМД является принадлежностью амплитудного вольтметра ВА 11, на дисплее которого индицируется результат измерения.

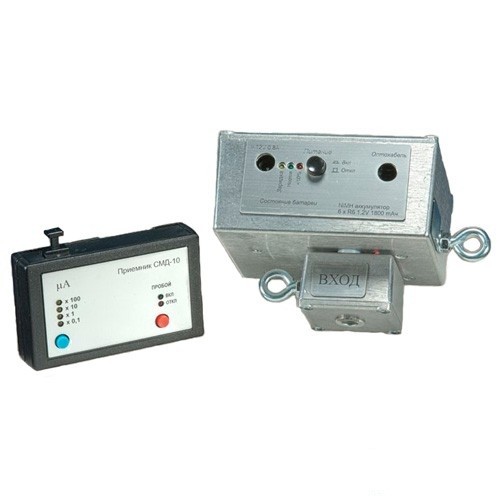

В состав датчиков входят измерительный шунт и приемник.
Описание датчика токов утечки СМД:
Основная схема измерения – «обратная», с расположением шунта под высоким напряжением. Изоляция между шунтом и приемником обеспечивается оптоволоконным кабелем. Допускается также проводить измерения по прямой схеме с включением шунта в цепь заземления объекта испытаний.
Приемник соединяется кабелем с вольтметром ВА 11, либо, при использовании в составе установок УИВ-15, УИВ-20, УИВ-50, УИВ-100, УИВ-150, устанавливается на специальный разъем на лицевой панели пульта управления установкой. Датчики СМД обеспечивают возможность измерения тока утечки одновременно с измерением испытательного напряжения. При этом датчики обеспечивают возможность подачи сигнала на отключение установки при превышении заранее заданного оператором, предельно допустимого для объекта испытаний значения тока утечки в его изоляции.
