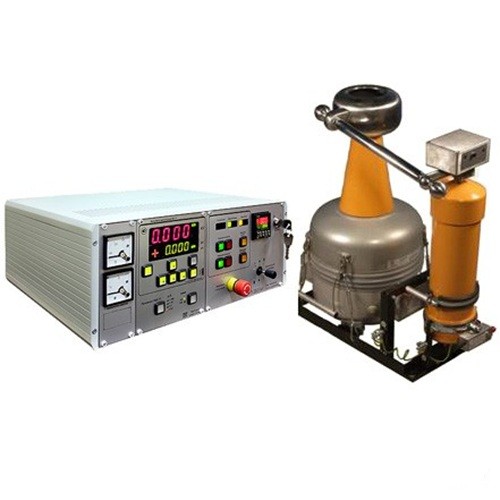

УИВ-50/7,5М установка для испытания высоким напряжением для встраивания в передвижные лаборатории

Код: 40111

Описание в PDF

Бренд: Тестсет

Установки УИВ-М предназначены для применения в составе передвижных испытательных лабораторий.

От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта. В комплект рамы добавлены специальные амортизаторы.

Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.

Диапазон напряжений постоянного тока	0 кВ - 70 кВ
Максимальное значение силы переменного тока на выходе, мА	30
Максимальная емксоть объекта испытаний, нФ	8.50
Диапазон напряжений переменного тока	5 кВ - 50 кВ

1. Трансформатор испытательный ИОГ-хх - 1 шт.;
2. Пульт управления ПУ 220-21/4,4 - 1 шт.;
3. Делитель напряжения ДН-ххЕ(О) - 1 шт.;
4. Диод ДВЛ-150-2 - 1 шт.;
5. Комплект кабелей - 1 шт.;
6. Руководство по эксплуатации установки (включает в себя методику периодической аттестации установки) - 1 шт.;
7. Руководство по эксплуатации вольтметра ВА 11 - 1 шт.;
8. Руководство по эксплуатации делителя напряжения ДН-ххЕ(О) - 1 шт.;
9. Аттестат на установку - 1 шт.
