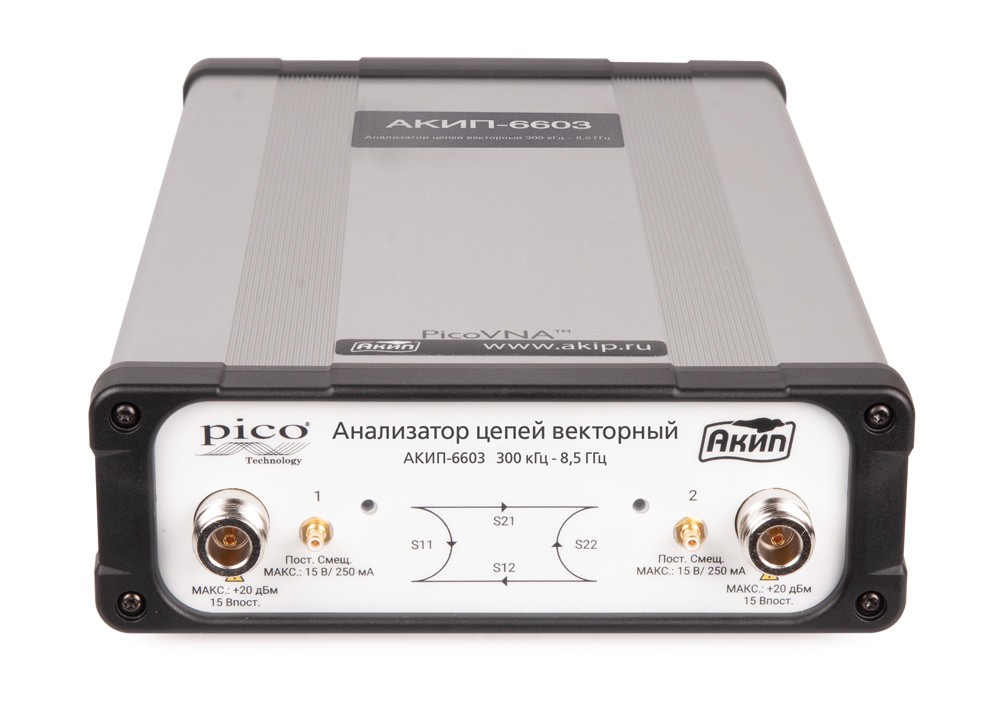

АКИП-6603 анализатор цепей

Код: 84461

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Векторный анализатор цепей AКИП-6603 предназначен для проведения высокоточных измерений в диапазоне частот от 300 кГц до 8,5 ГГц, что делает его идеальным для тестирования, разработки и обслуживания радиоэлектронных систем и компонентов.

Прибор поддерживает основные параметры измерения, такие как:

- S11;

- S21;

- S12;

- S22.

Предоставляя детальную информацию об электрических свойствах тестируемой цепи или устройства. Оснащен входным трактом типа N, входным сопротивлением 50 Ом, которое может быть математически преобразовано в значения от 10 до 200 Ом.

Особенности анализатора цепей АКИП-6603:

Рабочий диапазон частот 300 кГц – 8,5 ГГц;
Высокоскоростной двухпортовый анализ (до 5500 изм/сек);
До 10000 изм/сек S11 + S21;
Основные измеряемые параметры: S11, S21, S12, S22;
Входное сопротивление: стандартно - 50 Ом (математическое преобразование от 10 до 200 Ом);
Входной тракт - тип N;
Динамический диапазон: 124 дБ при ПЧ 10 Гц (четыре независимых приемника, технология “Quad RX”);
Диапазон регулирования выходной мощности -20 … +10 дБм;
Маркерные измерения и поиск по маркерам;
0,005 дБ СКЗ-шум при максимальной ширине полосы 140 кГц;
Возможность сохранения результатов измерений в графическом и табличном форматах;
Измерение параметров смесителей;
Измерение параметров преобразований AM-PM усилителей;
Различные виды калибровки: калибровка с неизвестным адаптером, SOLT калибровка;
Интерфейс USB, ПО под управлением ОС WIN 7, WIN 8 (кроме RT), WIN 10.

Параметр	Значение
Параметры приемника
Полоса частот	10 Гц, 50 Гц, 100 Гц, 500 Гц, 1 кГц, 10 кГц, 15 кГц, 35 кГц, 70 кГц, 140 кГц
Средний уровень собственных шумов	-90 дБ при 0,3 – 1 МГц -110 дБ при 1 – 6000 МГц -100 дБ при >6000 МГц Относительно уровня тестового сигнала, установленного на максимальную мощность после калибровки S21.
Динамический диапазон	124 дБ (ПЧ 10 Гц, максимальная мощность +6 дБм (6 ГГц), 0 дБм (8,5 ГГц) Подробный график динамического диапазона представлен под таблицей
Температурная стабильность	0,02 дБ/°C (для частоты < 4 ГГц) 0,04 дБ/°C (для частоты ≥ 4 ГГц) После калибровки S21
Уровень зашумленности графика (СКЗ)	0,0008 дБ / ПЧ 10 кГц 0,003 дБ / ПЧ 70 кГц 0,005 дБ / ПЧ 140 кГц Развертка: 201 точка, 1 МГц ... 8,5 ГГц, 0 дБм
Неопределенность измерений	Отражение: Частота Амплитуда Фаза –15 дБ ... 0 дБ < 2 МГц 0,7 8 > 2 МГц 0,5 4 –25 дБ ... -15 дБ < 2 МГц 0,8 6 > 2 МГц 1,0 6 –30 дБ ... -25 дБ < 2 МГц 3,0 20 > 2 МГц 3,0 20 Передача: Частота Амплитуда Фаза +0 дБм ... 6 дБм < 2 МГц 0,4 6 > 2 МГц 0,2 2 –40 дБм ... 0 дБм < 2 МГц 0,2 2 > 2 МГц 0,1 1 –60 дБм ... -40 дБм < 2 МГц 0,3 8 > 2 МГц 0,3 4 –80 дБм ... -60 дБм < 2 МГц 2,0 15 > 2 МГц 1,5 12 После выполнения калибровки, ПЧ 10, уровень тест сигнала -3 дБм, усреднение выключено
Паразитные отклики	-70 дБн
Тест порт
Согласование в нагрузк	Без коррекции: 15 дБ С коррекцией: 46 дБ
Согласование в источнике	Без коррекции: 15 дБ С коррекцией: 46 дБ
Направленность	С коррекцией: 47 дБ
Перекрестные помехи	-90 дБ
Максимальный входной уровень	+10 дБм
Защита входа	+23 дБм
Импеданс	50 Ом
Соединитель	тип N
Вход напряжения смещения (BIAS-T)
Максимальное напряжение	± 15 В
Максимальный ток	250 мА (встроенный самовосстанавливающийся предохранитель)
Соединитель	SMB(m)
Вход / Выход синхронизации
Выход сигнала запуска развертки	Низкий уровень: 0 ... 0,8 В Высокий уровень: 2,2 ... 3,6 В
Вход сигнала запуска развертки	Низкий уровень: -0,1 ... 1,0 В Высокий уровень: 4,0 ... 4,0 В ±6 В
Соединитель	BNC (на задней панели)
Измерения
Измеряемые параметры	S11, S21, S22, S12 P1dB (тестирование 1 дБ точки компрессии) Измерение параметров преобразований AM-PM усилителей Измерение параметров смесителей: потери преобразования, обратные потери, изоляция и компрессия Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, временной интервал (time domain)
Коррекция ошибок	Полная коррекция S параметров Полная коррекция S параметров с неизвестным адаптером S11 (Полная однопортовая калибровка) S21 (нормализаци, нормализация + изоляция) S21 (коррекция соответствия источника + нормализация + изоляция) Усреднение, сглаживание Фильтрация Hanning и Kaiser–Bessel на измерениях временного интервала Электрическая компенсация длины (ручная) Электрическая компенсация длины (автоматическая) Эффективное коррекция диэлектрической постоянной
Измерительные каналы	4 канала, до 2-х трас на канал
Линии пределов	До 6 сегментов на канал (допускается перекрытие)
Маркерные измерения	8 маркеров, типы: обычный, Δ-маркер, фиксированный, мин/макс, 3 дБ и 6 дБ
Развертка
Тип развертки	Линейная, CW (по времени), по мощности
Время развертки	38 мс: 201 точка (полна калибровка S параметров), ПЧ 140 кГц, 10 МГц ... 8,5 ГГц 20 мс: 201 точка (S21 калибровка), ПЧ 140 кГц, 10 МГц ... 6 ГГц
Число точек, режим VNA	51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001
Число точек, режим TDR	512, 1024, 2048, 4096
Параметры генератора
Диапазон частот	300 кГц … 8,5 ГГц
Разрешающая способность	10 Гц
Погрешность установки частоты	±110-5 (температурный коэффициент: ±0,510-6 /˚C
Гармонические искажения	– 20 дБн (при уровне <-3 дБм)
Негармонические составляющие	– 40 дБн
Фазовые шумы (отстройка 10 кГц)	-90 дБн/Гц: 0,3 МГц ... 1 ГГц -80 дБн/Гц: 1 ГГц ... 4 ГГц -76 дБн/Гц: > 4 ГГц
Уровень выходного сигнала	+10 … -20 дБм: ≤ 6 ГГц +6 … -20 дБм: > 6 ГГц
Разрешение установки уровня	0,1 дБ
Погрешность установки уровня	± 1,5 дБ (при 0 дБм, 50 Ом)
Вход внешнего опорного уровня	10 МГц (±6*10-6), 0 дБм (±3 дБм)
Выход опорного уровня	0 дБм (±3 дБм)
Общие данные
Интерфейс	USB 2.0
Питание	AC-DC адаптер 12 … 15 В, 25 Вт
Габаритные размеры	286 х 174 х 61 мм
Масса (не более), кг	1,9
Условия эксплуатации	15 … 35 °С, относительная влажность до 80
