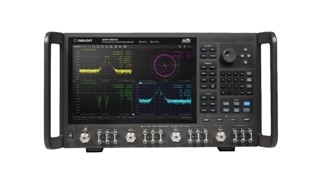

Параметр
|
АКИП-6606/1
АКИП-6606/2
|
АКИП-6606/1А
АКИП-6606/2А
|
АКИП-6606/3
АКИП-6606/4
|
АКИП-6606/3А
АКИП-6606/4А
|
|
Ключевые спецификации
|
|
Диапазон частот
|
100 кГц … 13,5 ГГц
|
100 кГц … 26,5 ГГц
|
|
Число портов
|
2
|
4
|
2
|
4
|
|
Разрешение
|
1 Гц, 0,05 дБ
|
|
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ) приемника (IFBW)
|
10 Гц … 3 МГц
|
|
Диапазон установки выходного уровня мощности генератора (Ps)
|
- 55 дБм … 10 дБм
|
|
Динамический диапазон (ПЧ 10 Гц)
|
100 кГц … 1 МГц: 120 дБ
>1 МГц … 500 МГц: 125 дБ
>500 МГц … 1 ГГц: 130 дБ
>1 ГГц … 13,5 ГГц: 135 дБ
>13,5 ГГц … 20 ГГц: 135 дБ
>20 ГГц … 24 ГГц: 127 дБ
>24 ГГц … 26,5 ГГц: 120 дБ
|
|
Выходные характеристики измерительного порта (источник)
|
|
Выходная частота
|
|
Диапазон частот
|
100 кГц … 13,5 ГГц
|
100 кГц … 26,5 ГГц
|
|
Разрешение
|
1 Гц
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора
|
Стандартное исполнение: ±1*10-6 (23 ± 3°C)
Опция SNA6000-HPR: ±1*10-7 (23 ± 3°C)
|
|
Выходная мощность
|
|
Номинальная мощность
|
0 дБм
|
|
Абсолютная погрешность установки уровня генератора 0 дБм
|
±1,5 дБ
|
|
Диапазон установки мощности генератора в диапазонах частот (Ps)
|
100 кГц … 1 МГц: -55 дБм … 10 дБм
>1 МГц … 500 МГц: -55 дБм … 10 дБм
>500 МГц … 1 ГГц: -55 дБм … 10 дБм
>1 ГГц … 20 ГГц: -55 дБм … 10 дБм
>20 ГГц … 24 ГГц: -55 дБм … 7 дБм
>24 ГГц … 26,5 ГГц: -55 дБм … 5 дБм
|
|
Дискретность установки мощности генератора
|
0,05 дБ
|
|
Максимальная входная мощность генератора
|
10 дБм
|
|
Нелинейность амплитудной характеристики генератора
|
0,5 дБ
|
|
Частота выходного сигнала измерительного порта
|
|
Гармоники (2-я и 3-я) при 0 дБм
|
100 кГц … 26,5 ГГц < -25 дБн
|
|
Негармонические колебания (при 0 дБм)
|
< -30 дБн
|
|
Вход измерительного порта
|
|
Входная мощность
|
|
Максимальная входная мощность
|
+10 дБм
|
|
Защита входа
|
+27 дБм (ВЧ) или 35 В (постоянный ток)
|
|
Абсолютная погрешность измерения уровня мощности
|
в режиме векторного анализатора цепей
100 кГц … 10 МГц - ±2,0 дБ
>10 МГц … 20 ГГц - ±1,5 дБ
>20 ГГц … 26,5 ГГц - ±2,5 дБ
±2,5 дБ – в режиме анализатора спектра (при установленной опции SA)
|
|
Нелинейность приемного тракта при измерении уровня входной мощности
|
0,5 дБ
|
|
Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf)
|
100 кГц … 1 МГц: -120 дБ
>1 МГц … 500 МГц: -125 дБ
>500 МГц … 1 ГГц: -130 дБ
>1 ГГц … 13,5 ГГц: -135 дБ
>13,5 ГГц … 20 ГГц: -135 дБ
>20 ГГц … 24 ГГц: -130 дБ
>24 ГГц … 26,5 ГГц: -125 дБ
|
|
Точка компрессии по уровню мощности на измерительных портах (Lc
|
100 кГц … 9 ГГц: ±0,1024
>9 ГГц … 20 ГГц: ±0,143
>20 ГГц … 26,5 ГГц: ±0,133
|
|
Перекрестные потери
|
100 кГц … 3 ГГц: -100 дБ
>3 ГГц … 13,5 ГГц: -120 дБ
>13,5 ГГц … 26,5 ГГц: -108 дБ
|
|
СКО результатов измерений
|
|
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов передачи и отражения
|
Модуль:
100 кГц … 10 МГц (полоса пропускания 1 кГц) - 0,005 дБ
>10 МГц … 13,5 ГГц (полоса пропускания 10 кГц) - 0,009 дБ
>13,5 ГГц … 26,5 ГГц полоса пропускания 10 кГц) - 0,0015 дБ
Фаза:
100 кГц … 10 МГц (полоса пропускания 1 кГц) - 0,012°
>10 МГц … 13,5 ГГц (полоса пропускания 10 кГц) - 0,05°
>13,5 ГГц … 26,5 ГГц (полоса пропускания 10 кГц) - 0,05°
|
|
Погрешность измерений
|
|
Температурная стабильность
|
|
Амплитуда
|
100 кГц … 13,5 ГГц: ± 0,01 дБ/°C
>13,5 ГГц … 26,5 ГГц: ± 0,05 дБ/°C
|
|
Фаза
|
100 кГц … 13,5 ГГц: ± 0,1 °/°C
>13,5 ГГц … 26,5 ГГц: ± 0,9 °/°C
|
|
Время развертки
|
|
Старт: 100 кГц
Стоп: 13,5 ГГц/ 26,5 ГГц
Полоса ПЧ: 500 кГц
|
Точки
|
201
|
401
|
1601
|
6401
|
|
Без коррекции
|
15 мс
|
17 мс
|
35 мс
|
141 мс
|
|
2-порт кал.
|
30 мс
|
34 мс
|
70 мс
|
282 мс
|
|
Старт: 100 кГц
Стоп: 13,5 ГГц/ 26,5 ГГц
Полоса ПЧ: 100 кГц
|
Точки
|
201
|
401
|
1601
|
6401
|
|
Без коррекции
|
17 мс
|
20 мс
|
46 мс
|
185 мс
|
|
2-порт кал.
|
34 мс
|
40 мс
|
92 мс
|
370 мс
|
|
Старт: 100 кГц
Стоп: 13,5 ГГц/ 26,5 ГГц
Полоса ПЧ: 10 кГц
|
Точки
|
201
|
401
|
1601
|
6401
|
|
Без коррекции
|
33 мс
|
52 мс
|
175 мс
|
698 мс
|
|
2-порт кал.
|
66 мс
|
104 мс
|
350 мс
|
1396 мс
|
|
Старт: 100 кГц
Стоп: 13,5 ГГц/ 26,5 ГГц
Полоса ПЧ: 1 кГц
|
Точки
|
201
|
401
|
1601
|
6401
|
|
Без коррекции
|
193 мс
|
372 мс
|
14252 мс
|
5806 мс
|
|
2-порт кал.
|
386 мс
|
744 мс
|
2904 мс
|
11612 мс
|
|
Передняя панель
|
|
Измерительные порты
|
3,5 мм (NMD (папа), 50 Ом
Перемычки: 3,5 мм (мама), 50 Ом
Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток)
|
|
Задняя панель
|
|
Вход синхросигнала
|
BNC-тип, 5 В TTL
|
|
Выход синхросигнала
|
BNC-тип, макс. ток 20 мА, 3,3 В TTL
|
|
Вход внешнего опорного сигнала
|
BNC-тип, 50 Ом
10 МГц ±10 ppm
-3 дБм … 10 дБм
|
|
Выход опорного сигнала
|
BNC-тип, 50 Ом, синусоидальная форма
10 МГц ±5 ppm
0 дБм ± 3 дБ
|
|
Вход сигнала смещения
|
BNC-тип
Максимальное напряжение: ± 35 В (постоянный ток)
Максимальный ток: ± 300 мА
Защита входа: 500 мА
|
|
Общие характеристики
|
|
Интерфейс
|
USB (USBTMC), USB 3.0/2.0, LAN
|
|
Видео выход
|
HDMI/VGA/DP
|
|
Экран
|
Цветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280 x 800
|
|
Питание
|
100 … 240 В, 50/60 Гц
|
|
Потребляемая мощность
|
не более 170 Вт
|
|
Габаритные размеры
|
426 х 251 х 280 мм
|
|
Масса (не более)
|
19 кг
|
|
Условия эксплуатации
|
0 … 40 °С, относительная влажность до 85 %
|
|
Нормальные условия применения для соблюдения метрологических характеристик оборудования
|
температура окружающего воздуха от плюс 20 °С до плюс 26 °С;
относительная влажность от 20% до 80 %;
атмосферное давление от 84 до 106 кПа;
напряжение питающей сети от 200 до 240 В;
частота питающей сети от 47 до 63 Гц
|
