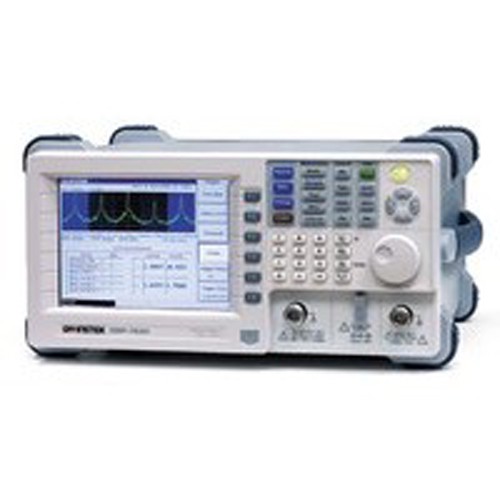

Анализатор спектра цифровой GSP-7830

  • Под заказ
  • Гарантия 1 год
  • Доставка по России
  • Производитель GW Instek
  • Производство: Тайвань

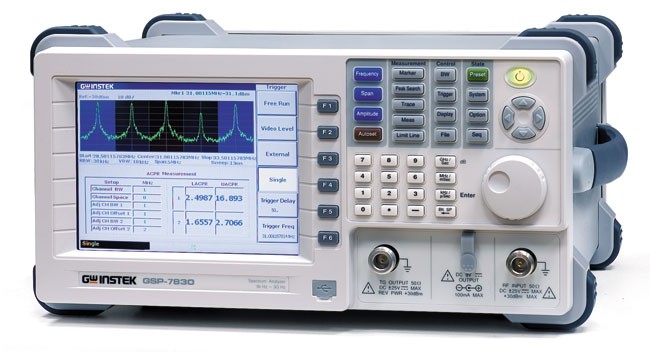

Анализатор спектра цифровой GSP-7830
Возможности и преимущества
  • Частотный диапазон 9 кГц ... 3 ГГц
  • Цифровая ФАПЧ
  • Диапазон измерения уровня –117…20 дБмВт
  • Плотность собственных шумов: –150 дБмВт/Гц (до: –162 дБмВт/Гц с опцией предусилителя GAP-801)
  • Фазовый шумы -75 дБн/Гц при отстройке 20 кГц
  • Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение полосы по уровню
  • Полоса пропускания ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГц
  • Маркерные измерения (10 маркеров)
  • Запись спектрограмм с временными метками (13), пределов допусков (12), пользовательских АЧХ (5), изм. последовательностей (10), профилей (10) – во внутреннюю память
  • Сохранение спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек - на USB-flash
  • Режим Sequence: возможность программирования 10 групп последовательностей профилей и состояний (в каждой до 20 шагов)
  • Интерфейс USB, RS-232C (опция GPIB)
  • Опции: трекинг генератор, термостатированный ОГ, аккумулятор, AC/DC преобразователь, фильтры ЭМС и 300 Гц, предусилитель, демодулятор
  • Универсальное питание: ~220 В / 11 ... 17 В(пост.); батарейное (2 шт. Li-Ion; до 3-х часов) - опционально
  • Компактный, легкий (5 кг)

Технические характеристики
Частота

Частотный диапазон
9 кГц…3000 МГц
Плотность фазовых шумов
-75 дБн/Гц на 1 ГГц при отстройке на 20 кГц
Скорость развертки
50 мс…25,6 с
Погрешность источника опорной частоты
±5х10-6 (±1х10-6   -опция)
Полоса обзора
Нулевая; 2 кГц… 3 ГГц (шаг 1-2-5)
Полоса пропускания

Полоса пропускания ПЧ
3 кГц; 30 кГц; 300 кГц; 4 МГц
Погрешность установки полосы пропускания ПЧ
± 15 %
Полоса пропускания видео
10 Гц…1 МГц (1-3)
Амплитуда

Диапазон измерений
Собств.шум…+20 дБмВт
Макс.   входной уровень
30 дБм непрерывно, постоянное 25 В
Опорный уровень
-110…20 дБмВт
Погрешность установки опорного уровня
±1 дБ на 100 МГц
Неравномерность АЧХ
±1,5 дБ
Погрешность логарифмич. шкалы экрана ЭЛТ
±1 дБ в диапазоне индикации до 70 дБ
Плотность собственных шумов
-135 дБмВт/Гц: 1…15 МГц
-152 дБм/Гц: 15 МГц…600 МГц
-149 дБм/Гц: 600 МГц…2,3 ГГц
-147 дБмВт/Гц; 2,3…3 ГГц
Гармонические искажения
< -60 дБс при входном уровне не превышающем – 40 дБм
Негармонические искажения
< -90 дБмВт при фильтре ПЧ 3 кГц
Интермодуляционные искажения 3-го порядка
< -55 дБн при входном уровне –40 дБмВт
Вход

ВЧ вход
Соединитель N-типа; 50 Ом; КСВН < 2 при опорном уровне 0 дБм
Вход опорной частоты
Соединитель BNC-типа; 64 кГц; 1 МГц; 1,544 МГц; 2,048 МГц; 5   МГц; 10 МГц; 10,24 МГц; 13 МГц; 15,36 МГц; 15,4 МГц; 19,2 МГц
Интерфейс RS- 232C
9 контактов
Вход питания постоянным напряжением
12 В; диаметр 5,5 мм (на передней панели)
Дополнительные функции

Энергонезависимая память
50 ячеек для записи спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек
Маркерные измерения
10 маркеров с функциями: ∆-измерения; установка на пик. значения; трекинг
Обработка спектрограмм
Пик. значения; накопление; замораживание; мат. обработка
Измерение мощности
Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала
Общие данные

Напряжение питания
100…240 В, 48…63 Гц (автовыбор)


Вес и габариты
Габаритные размеры, мм: 330х170х340
Масса, кг: 5
