Анализатор спектра GSP-810

  • Гарантия 1 год
  • Производитель GW Instek
  • Производство: Тайвань

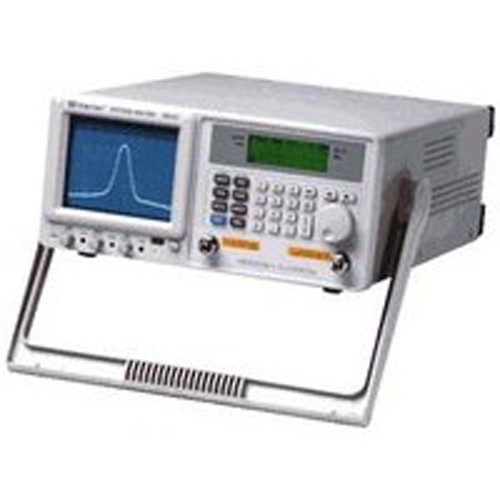

Анализатор спектра цифровой GSP-810

Возможности и преимущества
  • Частотный диапазон 150 кГц ...1000 МГц
  • Цифровая система ФАПЧ
  • Высокая стабильность (10-5)
  • Полоса обзора нулевая, 2 кГц ... 100 МГц на деление (1-2-5)
  • Дискретность установки центральной частоты 1 кГц
  • Полоса пропускания 3 кГц, 30 кГц, 220 кГц, 4 МГц
  • Полоса пропускания в режиме видео 1,6 кГц, 90 кГц
  • Максимальный входной уровень 30 дБм (± 25 В)
  • Относительный уровень входного сигнала -30 дБ ... 20 дБ
  • Уровень входного сигнала - 100 дБм ... 20 дБм
  • Собственные шумы - 100 дБм
  • Динамический диапазон 75 дБ (+1,5 дБ при 0 дБм, 80 МГц)
  • Интермодуляционные искажения -70 дБ
  • Фазовый шум -77 дБ/Гц при частоте 1 ГГц и полосе пропускания 30 кГц
  • Маркерные измерения: 2 маркера, разрешение маркерных измерений 0,1 дБ, 1 кГц, измерение частоты, уровня, разности уровней
  • Установка маркеров на пиковые значения
  • Установка центральной частоты по положению маркера
  • Приёмник (демодулятор) АМ/ЧМ-сигналов
  • Запись/считывание до 10 профилей
  • Интерфейс RS-232



Технические характеристики
Частота

Частотный диапазон
150 кГц…1000 МГц
Дискретность установки центральной частоты
1 кГц с погрешностью ± 40 Гц при полосе обзора 2 кГц/дел
Индикация центральной частоты
6Ѕ разрядов
Нестабильность источника опорной частоты
± 10-5/0…50 °С;   ± (2 х 10-6)/год
Полоса обзора
Нулевая; 2 кГц/дел…100 МГц/дел (1-2-5)
Полоса пропускания

Полоса пропускания ПЧ
3 кГц; 30 кГц; 220 кГц; 4 МГц
Погрешность установки полосы пропускания ПЧ
± 15 %
Полоса пропускания видео
1,6 / 90 кГц; выбирается автоматически в зависимости от полосы пропускания фильтра ПЧ
Амплитуда

Диапазон измерений
-100…20 дБм с погрешностью ± 1,5 дБ при уровне 0 дБм на частоте 80 МГц
Диапазон индикации
75 дБ
Макс.   входной уровень
30 дБм непрерывно, постоянное ± 25 В
Относительный опорный уровень
-30…20 дБм с погрешностью ± 1 дБ на частоте 80 МГц
Погрешность установки опорного уровня
± 1,5 дБ на 100 МГц
Неравномерность АЧХ
± 1,5 дБ в полосе 100…1000 МГц
± 2,5 дБ в полосе 10…100 МГц
± 3 дБ в полосе 150 кГц…10 МГц
Погрешность логарифмич. шкалы экрана ЭЛТ
± 1,5 дБ при превышении диапазона индикации 70 дБ

Уровень собственных шумов
-100 дБм в полосе 10…1000 МГц (-95 дБм при полосе пропускания 30 кГц)
-75 дБм в полосе 150 кГц…10 МГц
Гармонические искажения
Не более -40 дБс при входном уровне, не превышающем установленного опорного уровня
Негармонические искажения
Менее -60 дБс относительно опорного входного уровня, в режиме   усреднения, при полосе обзора 5 МГц/дел.
Интермодуляционные искажения 3-го порядка
< -70 дБс в полосе 10…1000 МГц; вх. уровень –40 дБм
< -45 дБс в полосе 150 кГц…10 МГц
Спектральная плотность мощности фазовых  шу
-77 дБс/Гц при отстройке на 30 кГц от частоты 1 ГГц
Вход

ВЧ вход
Соединитель N-типа; 50 Ом; КСВН < 1,35
Аттенюатор
50…0 дБ с шагом 10 дБ, для установки отн. входного уровня
Маркерные изменения

Режимы измерений
Частота, уровень, разность уровней, установка маркера на пик сигнала, установка центральной частоты по маркеру
Дискретность измерений
0,1 дБ; 1 кГц
Количество маркеров
2
Погрешность измерений
± (0,1 дБ + погрешность лог. шкалы)
АМ/ЧМ демодулятор

Девиация ЧМ сигнала
30/75/120 кГц
Выход АМ сигнала
Внутренний динамик; 3,5 мм разъём
Дополнительные функции

Энергонезависимая память
Запись до 9 профилей
Обработка спектрограмм
Удержание максимальных значений, усреднение (2, 4, 8, 16, 32 разверток), пошаговая развертка, «замораживание»
Дистанционное управление
Через интерфейс RS-232С
Общие данные

Напряжение питания
100/120/220/230 В (± 10 %), 50/60 Гц

Вес и габариты
Габаритные размеры, мм: 310х150х455
Масса, кг: 8,5
