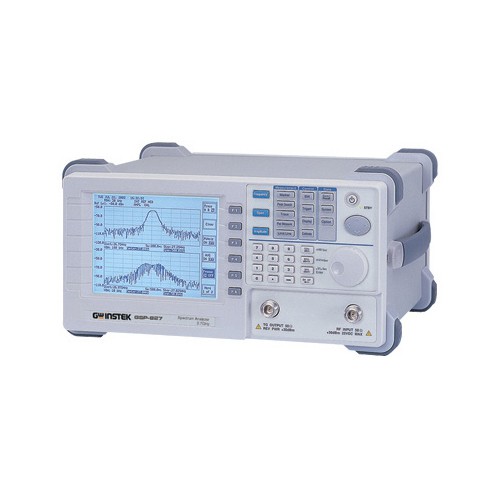

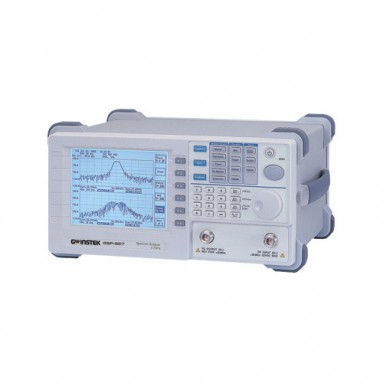

Анализатор спектра GSP-827

  • Производитель GW Instek
  • Производство: Тайвань

Анализатор спектра цифровой GSP-827 + опция 13

Возможности и преимущества
  • Частотный диапазон 9 кГц…2,7 ГГц;
  • полоса обзора нулевая, от 2 кГц/дел до отображения всего диапазона (шаг 1-2-5);
  • фильтры ПЧ 3/30/300 кГц/4 МГц, видео 10 Гц/…/1 МГц (шаг 1-3);
  • развертка 100 мс…25,6 с;
  • входной уровень –105…20 дБм (защита до 30 дБм, ± 25 В);
  • аттенюатор –30…20 дБм;
  • вход 50 Ом (или настраивается), КСВН < 1,5; 10 маркеров;
  • накопление, усреднение, пик. значения, мат. обработка, маски;
  • память до 100 спектрограмм с временными метками;
  • внешняя опорная частота (64 кГц/1/1,544/2,048/…/19,2 МГц);
  • Опции: трекинг генератор; приемник АМ/ЧМ; набор фильтров для анализа ЭМИ; GPIB; сетевой адаптер, AM/FM приемник с выходом на наушники (jack) и динамики (3,5 мм)


Технические характеристики
Частота

Частотный диапазон
9 кГц…2700 МГц
Плотность фазовых шумов
-85 дБс/Гц на 1 ГГц при отстройке на 20 кГц
Скорость развертки
100 мс…25,6 с
Нестабильность источника опорной частоты
± 10-5/0…50 °С;   ± (2 х 10-6)/год
Полоса обзора
Нулевая; 2 кГц/дел…250 МГц/дел (1-2-5)
Полоса пропускания

Полоса пропускания ПЧ
3 кГц; 30 кГц; 300 кГц; 4 МГц
Погрешность установки полосы пропускания ПЧ
± 20 %
Полоса пропускания видео
10 Гц…1 МГц (1-3)
Амплитуда

Диапазон измерений
-100…20 дБм: 1…2500 МГц, фильтр ПЧ 3 кГц
-95…20 дБм: 150 кГц…1 МГц / 2500…2700 МГц, ПЧ 3 кГц
-80…20 дБм: 50…150 кГц, фильтр ПЧ 3 кГц
Не нормируется: 9…50 кГц
Макс.   входной уровень
30 дБм непрерывно, постоянное ± 25 В
Относительный опорный уровень
-30…20 дБм с погрешностью ± 1 дБ на частоте 80 МГц
Погрешность установки опорного уровня
± 1,5 дБ на 100 МГц
Неравномерность АЧХ
± 1,5 дБ в полосе 100…1000 МГц
± 2,5 дБ в полосе 10…100 МГц
± 3 дБ в полосе 150 кГц…10 МГц
Погрешность логарифмич. шкалы экрана ЭЛТ
± 1,5 дБ при превышении диапазона индикации 70 дБ

Плотность собственных шумов
-130 дБм/Гц: 1…2500 МГц
-125 дБм/Гц: 150 кГц…1 МГц, 2500…2700 МГц
-105 дБм/Гц: 50…150 кГц
Не нормируется: 9…50 кГц
Гармонические искажения
< -60 дБс при входном уровне не превышающем – 40 дБм
Негармонические искажения
< -60 дБ при входном уровне не превышающем относительный опорный уровень.
Интермодуляционные искажения 3-го порядка
< -70 дБс при входном уровне –40 дБм
Вход

ВЧ вход
Соединитель N-типа; 50 Ом; КСВН < 1,35
Аттенюатор
50…0 дБ с шагом 10 дБ, для установки отн. входного уровня
Дополнительные функции

Энергонезависимая память
Запись до 100 спектрограмм и профилей
Обработка спектрограмм
Пик. значения; накопление; замораживание; мат. обработка
Измерение мощности
Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала
Общие данные

Напряжение питания
100…240 В, 48…63 Гц (автовыбор)

Вес и габариты
Габаритные размеры, мм: 330х170х340
Масса кг: 4,5
Снят с производства
