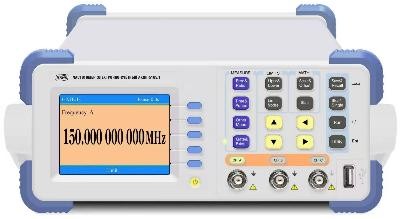

АКИП-5105/6 частотомер

Код: 84414

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 78953-20
Гарантия 1 год

Частотомер электронно-счётный АКИП-5105/6 предназначен для измерения частоты, периода, временных интервалов, отношения частот, длительности и фазового сдвига между сигналами, скважности (коэффициента заполнения), а также способен производить счет импульсов.

Три канала с диапазонами частот 0,14 мГц … 150 МГц, 100 МГц … 1,5 ГГц, 1,5 ГГц… 9 ГГц.

Особенности частотомера АКИП-5105/6:

Диапазон частот Канал 1 / Канал 2: 0,14 мГц …150 МГц;
Диапазон частот канала 3: 1,5 ГГц…9 ГГц;
Расширение частотного диапазона канала 3: до 1,5 ГГц …9 ГГц (в зависимости от опции);
Погрешность опорного генератора: ±1х10-7;
Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
Математические функции для частотных измерений: х (множитель), + (смещение);
Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
Автоматический допусковый контроль для частотных измерений;
Запуск измерений: внутренний (авто), внешний (Ext);
Вход внешнего опорного генератора (5/ 10 МГц - автовыбор), выход опорного генератора;
Высокое разрешение (9 разрядов/ секунда);
Память: 9 различных профилей настроек;
Цветной графический ЖКИ (QVGA);
Интерфейс: USB, RS-232C и LPT;
Опции: №2-6 (1,5/ 2,5/ 3 / 6/ 9 ГГц), GPIB (КОП).

Параметр	Значение
Каналы 1, 2
Диапазон частот	0,14 мГц – 150 МГц (каналы 1, 2); Канал 2: 100 МГц – 1,5 ГГц (с опцией 6)
Диапазон периодов	7 нс – 7000с (0,7нс – 10нс - с опцией 6)
Диапазон временных интервалов	20 нс – 7000 с
Фазовый сдвиг	0 - 3600
Длительность импульсов	>20 нс при периоде следования не более 100 с
Скважность	1 – 99 % при периоде следования не более 100 с
Счет импульсов	0 … 1х1012
Канал 3
Диапазон частот	1,5 ГГц – 9 ГГц
Параметры входа
Входное сопротивление	1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
Динамический диапазон	30 мВ – 1,5 В - диапазон частот до 100 МГц; 50 мВ – 1,5 В - диапазон частот 100 МГц – 1,5 ГГц; 30 мВ – 1 В - диапазон частот 1,5 ГГц – 9 ГГц;
Связь по входу	Каналы 1 и 2: открытый и закрытый вход (DC/AC); Канал 3: закрытый вход, 50 Ом
Внутренний опорный генератор
Погрешность	± 1х10-7 (за 1 год)
Частота	10 МГц (синус)
Амплитуда	1 Вп-п
Общие характеристики
Разрядность индикатора	Максимально 12
Тип индикатора	Цветной графический ЖКИ (QVGA)
Интерфейс	RS-232C, USB (host), LPT
Напряжение питания	~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ)	240 х 105 х 380 мм
Масса	2 кг

1. Частотомер АКИП-5105/6 - 1 шт.;
2. Шнур питания - 1 шт.;
3. Кабель BNC - 2 шт.;
4. Кабель USB - 1 шт.;
5. Кабель RS232 - 1 шт.;
6. Кабель типа N - 1 шт.;
7. Предохранитель - 1 шт.;
8. Руководство по эксплуатации (электронный вид) и ПО на CD - 1 шт.
