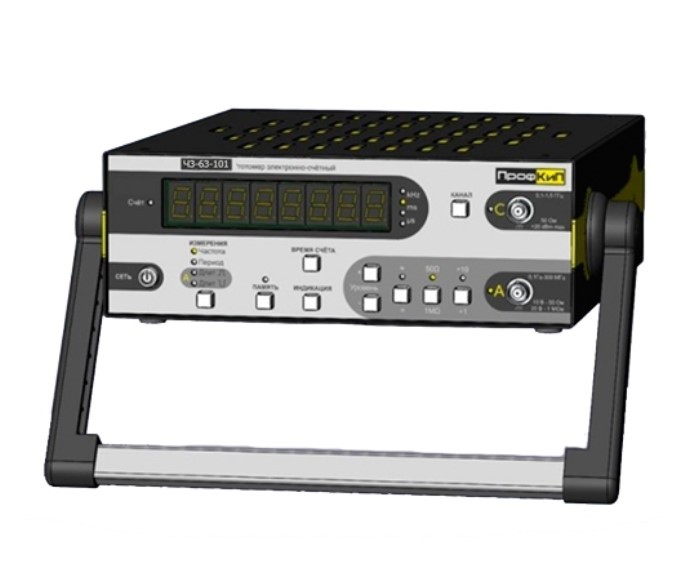

ПрофКиП Ч3-63 с опцией 101 частотомер универсальный

Код: 024237

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 82648-21
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение частотомера универсального ПрофКиП Ч3-63 с опцией 101

Частотомер универсальный ПрофКиП Ч3-63 с опцией 101 предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени. Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнала с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:

для внутреннего генератора обычной точности ± 2 Гц
для внутреннего генератора повышенной точности (опция 101) ± 0,0055 Гц

Особенности и преимущества частотомера универсального ПрофКиП Ч3-63

2 канала, 2 ГГц
Светодиодный семисегментный дисплей 8 разрядов
Опорный кварцевый генератор 10^-8
Интерфейс RS-232 (опция)
Корпус – Цельный металлический с экранированием
Страна производства Россия
Поверка включена в стоимость изделия

Метрологические и технические характеристики частотомера универсального ПрофКиП Ч3-63
Наименование характеристики	Значение
Диапазон измерений частоты, Гц
- вход А	от 0,001 до 400·10⁶
- вход С	от 0,3·10⁹ до 2·10⁹
Относительная погрешность измерений частоты	d(f, P) = ± (d₀ + d_зап + Dtp/tc)
для входов А, В	d(f, P) = ± (d₀ + d_зап + Dtp/tc)
Относительная погрешность измерений частоты	df = ± (d₀ + Dtp / tc)
для входов B*, C	df = ± (d₀ + Dtp / tc)
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев	±1×10^-8
Пределы регулировки частоты внутреннего опорного генератора, не менее	±8×10^-6
Диапазон измерений периода, с
- вход А	от 2,5·10^-9 до 1000
- вход С	от 500·10^-12 до 3,3·10^-9
Относительная погрешность измерений периода для входа А, В	d(f, P) = ± (d₀ + d_зап + Dtp/tc)
Относительная погрешность измерений периода для входа B*, C	df = ± (d₀ + Dtp / tc)
Диапазон измерений длительности импульсов, с	от 5·10^-9 до 1000
Относительная погрешность измерений длительности импульсов	Dt_x= ± (d₀×t_x + Dt_ур + Dt_зап + Dt_р)
Относительная погрешность измерений длительности импульсов	Dt_x= ± (d₀×t_x + Dt_ур + Dt_зап + Dt_р)
Диапазон измерений временных интервалов, с	от 50·10^-9 до 500
Пределы абсолютной погрешности измерений временных интервалов	от 5·10^-9 до 1000
Абсолютная погрешность измерения временных интервалов	Dt_x= ± (d₀×t_x + Dt_ур + Dt_зап + Dt_р)
Диапазон измерения отношения частот	от 0,000 000 000 01
Диапазон измерения отношения частот	до 999 999 999 999
Относительная погрешность измерения отношения частот	d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц	10
Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее	0,3
Входное сопротивление каналов А, В, Ом	1·10⁶; 50
Входное сопротивление канала В*, Ом	50
Входное сопротивление канала С, Ом	50
Время установления рабочего режима, ч	1
Время непрерывной работы в рабочих условиях применения, ч	8
Электропитание:
напряжение сети питания, В	220±22
частота сети питания, Гц	50±0,5
Условия эксплуатации:
– температура окружающей среды, ºС	от +15 до +25
– относительная влажность, %	от 30 до 80
– атмосферное давление, кПа	от 84 до 106
Габаритные размеры прибора (ш×в×г), мм, не более	280х340х90
Масса прибора, кг, не более	5,5
