- Бренд: АКИП
Страна бренда: Россия
- Госреестр 57319-14
- Межповерочный интервал 12 месяцев
- Гарантия 1 год

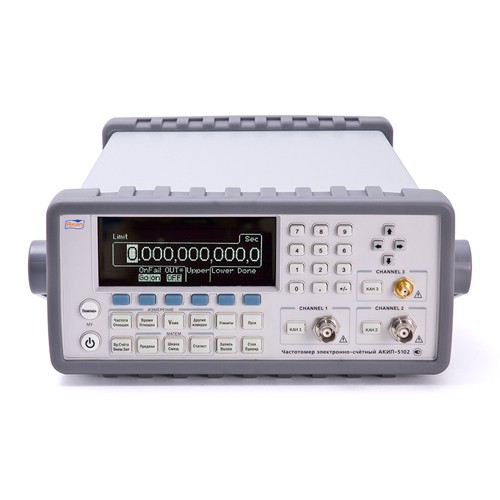

АКИП-5102
Частотомер электронно-счётный
Возможности и преимущество
- Измерение частоты в диапазоне 1 мГц … 6 ГГц, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, времени нарастания/спада импульсов, пикового напряжения, счет импульсов
- Опция увеличения диапазона частот: 250 МГц … 20 ГГц (АКИП-5102 (20 ГГц))
- Три изм. входа: кан 1/ кан 2/ кан 3, вход и выход опорной частоты
- Погрешность ОГ: ≤ 2×10-6 (АКИП-5102); ≤ 1×10-7 (для АКИП-5102 (АО))
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО)
- Автоматический допусковый контроль для частотных измерений
- Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов
- Память на 20 профилей настроек (запись/вызов), фильтр НЧ
- Программная калибровка
- Интерфейсы USB, LAN, GPIB (только для АКИП-5102 (GPIB))
- Отвечает стандарту LXI (класс C), реализован Web-интерфейс управления
Технические характеристики
|
Каналы 1, 2
|
|
|
Диапазон частот
|
1 мГц … 400 МГц (DC);
30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 О
|
|
Период
|
2,5 нс … 10 с
|
|
Допуск на ЧМ
|
25 %
|
|
Чувствительность
|
20 мВскз … 5 В ac+dc (1мГц – 225 МГц)
30 мВскз … 5 В ac+dc (225 МГц – 400 МГц),
80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс)
50 мВпик-пик … 10 Впик-пик (длит. импульсов > 10 нс)
|
|
Связь по входу
|
DC или AC
|
|
Входная емкость
|
24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)
|
|
Фильтр НЧ
|
До 100 кГц (–20 дБ для частот > 1 МГц)
|
|
Входное сопротивление
|
1 МОм/ 50 Ом
|
|
Выходной уровень
|
|
|
Защита по входу
|
50 Ом: 12 Вскз (DC… 400 МГц)
1 МОм: 350 В dc+ас пиковое (0 … 100 кГц); 12 Вскз (100 кГц … 400 МГц)
|
|
Аттенюатор
|
×10 – для режима измерения напряжения и триггера
|
|
Канал 3
|
|
|
Диапазон частот
|
375 МГц … 6 ГГц
|
|
Период
|
0,166 нс… 2,6 нс
|
|
Входное сопротивление
|
50Ом
|
|
Чувствительность
|
От -21 дБм до +15 дБм
|
|
Связь по входу
|
АС
|
|
Защита по входу
|
+25 дБм, до ±12 В dc
|
|
Погрешность
|
|
|
Погрешность опорного генератора (стандартная)
|
± 2×10-6
|
|
Дисплей
|
|
|
Разрешение по частоте
|
12 разрядов (время счета – секунда)
|
|
Разрядность индикатора
|
Максимально 12
|
|
Общие данные
|
|
|
Напряженное питания
|
100 / 240 В (50 / 60 Гц); 100 В / 127 В (400 Гц)
|
|
Интерфейс
|
USB, LAN
|
Вес и габариты
Габаритные размеры 210 × 85 × 350 мм
Масса 3,2 кг
1. Частотомер АКИП-5102 - 1 шт.;
2. Шнур питания - 1 шт.;
3. Кабель USB - 1 шт.;
4. Инструкция по эксплуатации на CD - 1 шт.
