USB-Генератор произвольной формы АКИП-3407/1

Описание в PDF

Производитель АКИП
Производство: Китай

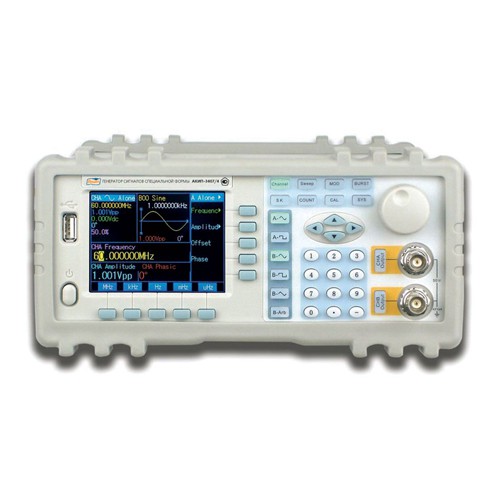

АКИП-3407/1 генератор сигналов специальной формы

Возможности и преимущество

Диапазон частот: 40 мкГц - 10 МГц (АКИП-3407/1); 40 мкГц - 20 МГц (АКИП-3407/2); 40 мкГц - 40 МГц (АКИП-3407/3); 40 мкГц - 60 МГц (АКИП-3407/4)
Формы сигнала: синус, меандр, импульс, постоянное смещение
Режим формирования сигнала произвольной формы (32 вида) с частотой до 1 МГц
Режимы АМ, ЧМ, ФМ, ЧМн, ФМн, свипирование
Опции: частотомер до 150 МГц; усилитель мощности до 7 Вт
Выход 1 мВ для малого сигнала
Коэффициент заполнения импульса с разрешение до 0,1%
Пакетный режим с функцией непрерывной корректировки фазы
Амплитудная модуляция: 1% - 120% (выход B)
Интерфейс RS-232 (опция USB)
ЖК-дисплей с диагональю 9 см

Технические характеристики

Основные выходные параметры
Частотный диапазон	40 мкГц – 10 МГц
Разрешение	40 мкГц (40 мкГц – 1 кГц ) и 40 мГц (> 1 кГц )
Погрешность уст. частоты	(5x10-5 + 40 мГц)
Выходной уровень	2 мВпик-пик – 20Впик-пик, разреш. 20 мВ (>2В), 2 мВ (<2В)
Погрешность уст. уровня	±(1% + 2 мВ)
Постоянное смещение	±10 В, разрешение 20 мВ, погрешность ±(1% + 20 мВ))
Длина памяти	4…16000 точек
Разрешение ЦАП	10 бит
Частота дискретизации	180 МГц
Синусоида
Коэффициент гармоник	-50 дБн в диапазоне до 1 МГц; -40 дБн в диапазоне 1 МГц – 20 МГц -30 дБн в диапазоне 20 МГц – 40 МГц
КНИ (коэфф. нелин. искажений)	≤ 0,5%
Меандр
Время нарастания	≤ 20 нс
Скважность	0,1 % - 99,9 %
ТТЛ-выход
Время нарастания/спада	≤ 20 нс
Низкий уровень	< 0,3 В
Режим свипирования	> 4 В
Модуляция
Виды модуляции	АМ, ЧМ, ФМ, ЧМн, ФМн
Коэффициент АМ	1…120%
Девиация частоты ЧМ	до 20%
Свипирование
Режимы свипирования	Линейное или логарифмическое, прямой и обратный ход
Цикл свипирования	10 мс…60 с
Погрешность установки	±7% от установки ±1,5%
Выход частоты (MOD out)	100 мкГц…10 кГц; синус; 5 Впик-пик ± 2%; импеданс: 600 Ом
Функциональный выход В
Частотный диапазон	10 мГц…1 МГц; разреш. 10 мГц; погрешность уст. ±(0,001% + 10 мГц)
Выходной уровень	50 мВпик-пик…20 Впик-пик (50 Ом); разреш. 20 мВ; погреш. ≤ 5% ± 5 мВпик-пик (F ≤ 100 кГц); выходное сопротивление 50 Ом
Формы сигнала	Синус, прямоугольник, треугольник, пила, лестница и др. (до 32 форм)
Длина памяти	1024 точки
Разрешение ЦАП	8 бит
Частотомер (опция)
Частотный диапазон	1 Гц…100 МГц
Входной уровень	100 мВпик-пик…20 Впик-пик
Общие данные
Напряжение питания	220 В (± 22 В), 47~53 Гц;
ЖК-дисплей	Цветной, диагональ 9 см, разрешение: 320х240
Интерфейс	RS-232
