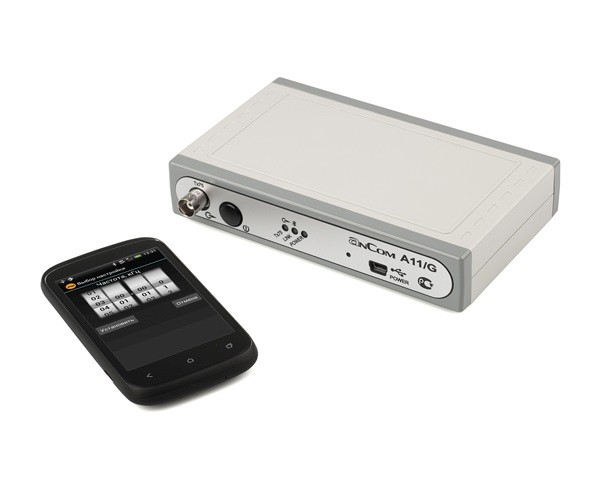

Измерительный генератор AnCom A11/G/311110/000 предназначен для формирования гармонического сигнала в диапазоне 10...1024 кГц с уровнем 0,004...6,5 В / -35...26 дБм. Компактный и легкий генератор работает от встроенной аккумуляторной батареи более 10 часов.
Функциональный состав: блок генератора AnCom A11/G/311110/000, взаимодействующий с Android-смартфоном посредством Bluetooth-радиоинтерфейса; устройство управления - Android-смартфон.
Применеие Измерительного генератора AnCom A11/G/311110/000:
Пуско-наладка, настройка и проверка
- ВЧ-трактов каналов связи по ЛЭП;
- оборудования систем ВЧ-связи по ЛЭП;
- аппаратуры и каналов связи РЗ и ПА;
- линейных и сетевых трактов систем передачи;
- оборудования присоединения: ФП, РФ, ВЧ-кабелей связи;
- емкостных и индуктивных устройств присоединения к сетям 6-10 кВ.
Работа в условиях открытых распределительных устройств.
Управление генератором осуществляется через комплектный Android-смартфон:
- Соединение с блоком генератора посредством Bluetooth-радиоинтерфейса;
- Режимы подключения к сигнальному выходу генератора (разъем Tx75, тип – BNC JR):
- Согласованное подключение Rвых=Rвх=75 Ом, генерация сигнала блокирована;
- Согласованное подключение Rвых=Rвх=75 Ом, генерация сигнала включена;
- Низкоомное подключение Rвых=Rвх<3 Ом, генерация сигнала блокирована;
- Низкоомное подключение Rвых=Rвх<3 Ом, генерация сигнала включена;
- Генератор отключен от линии Rвх>20 кОм - «Холостой ход»;
- Низкоомное подключение Rвых=Rвх<3 Ом - «Короткое замыкание»;
- Импеданс подключенной внешней нагрузки, Ом;
- Значение опорного уровня (дБмо), относительно которого генератор формирует сигнал заданного уровня (дБм0);
- Уровень сигнала в зависимости от выбранных единиц измерения (дБм, дБ, дБм0, В, мВ), шаг 0,001 В / 0,1 дБм;
- Частота генерируемого сигнала (в диапазоне 10...1024 кГц), шаг 1 Гц;
- Просмотр сервисной и диагностической информации по аппаратной и программной части генератора;
- Настройка плана электропитания генератора;
- Обновление управляющего ПО Android-смартфона и встроенного ПО блока генератора.
Возможность управления генератором не зависит от наличия сети GSM/GPRS и не требует установки SIM-карты.
При работе без Android-смартфона, блок генератора воспроизводит сигнал с заранее заданными значениями уровня и частоты.
