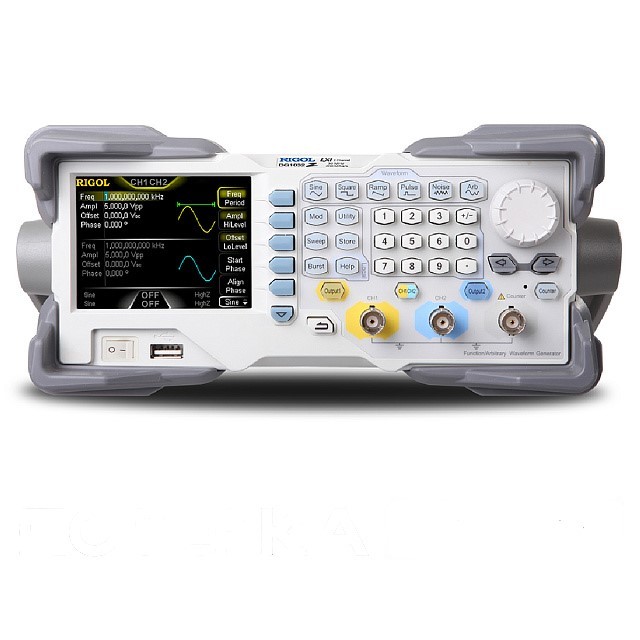

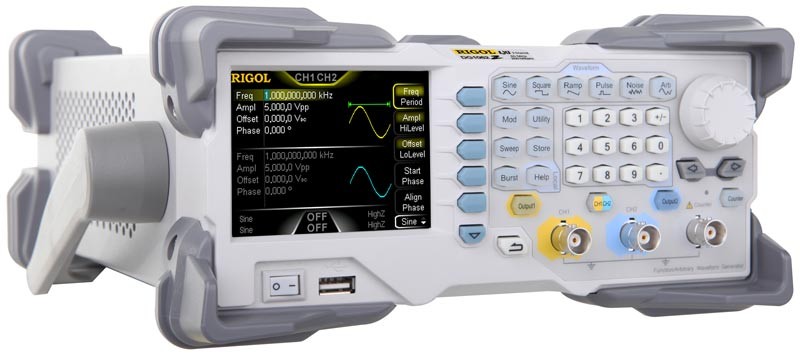

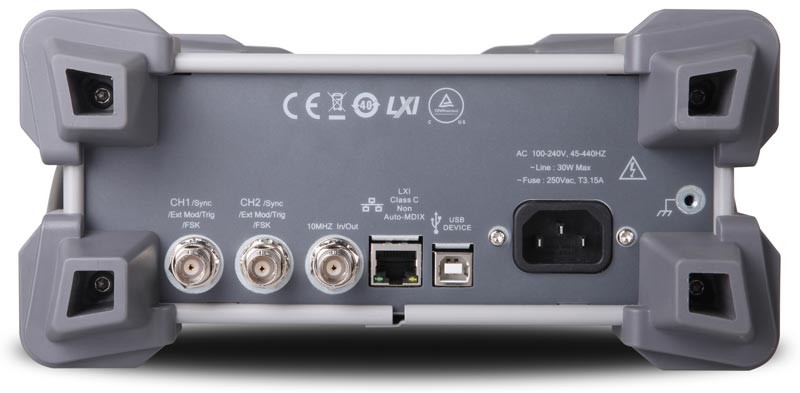

DG1032Z Генератор сигналов Rigol

Характеристика

Значение

Максимальная выходная частота

30 МГц

Количество каналов

2

Форма сигнала

Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы

Частотные характеристики

Диапазон

синусоидальный
сигнал

1 мкГц ~ 30 МГц

прямоугольный сигнал

1 мкГц ~ 15 МГц

импульсный сигнал

1 мкГц ~ 15 МГц

пилообразный сигнал

1 мкГц ~ 500 кГц

гармоники

1 мкГц ~ 10 МГц

белый шум (Гаусс)

полоса 30 МГц (-3дБ)

специальной формы

1 мкГц ~ 10 МГц

разрешение по частоте

1 мкГц

Точность установки (18°C ~ 28°C)

±1 ppm

Синусоидальный сигнал

Гармонические искажения

Типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 30 МГц)

Общие гармонические искажения

< 0,075% (10-20 кГц, 0 дБм)

Негармонические искажения

Типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)


Фазовый шум

Типичное (0 дБм)
-125 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания/спада

< 10 нс (1 Вп-п) типичное

Выброс

< 5 % (100 кГц, 1 Вп-п) типичное

Коэф.заполнения

0,01% ~ 99,99% (ограничена установленной частотой)

Ассиметрия

1% от периода + 5 нс

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Пилообразный сигнал

Нелинейность

< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное

Симмметрия

0 ~ 100%

Импульсный сигнал

Длительность импульса

≥ 16 нс (ограничена установленной частотой)

Время нарастания/спада

≥ 10 нс (ограничена установленной частотой и длительностью импульса)

Выброс

< 5 % (1 Вп-п) типичное

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Специальная форма

Максимальное количество точек участвующих в формировании сигнала

8 ~ 2 М точек (16 М точек опция)

Вертикальное разрешение

14 бит

Частота дискретизации

200 Мвыб/сек

Время нарастания

< 5 нс (1 Вп-п) типичное

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Способ редактирования

по точкам, сегментами, встроенное построение формы

Генератор гармоник

Порядок гармоник

≤ 8

Тип гармоник

четные, нечетные, все, пользовательские

Амплитуда гармоник

регулируемая для каждой гармоники

Фаза гармоник

регулируемая для каждой гармоники

Амплитуда (50 Ом)

2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (≤30 МГц)

Точность установки

±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)

Неравномерность АЧХ

Типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (≤30 МГц)

Единицы установки

Вп-п, Вскз, дБм

Разрешение

0,1 мВпп или 4 бит

Диапазон

±5 Впп АС+DC

Точность установки

±(1% + 5 мВ +0,5% от амплитуды)

Импеданс

50 Ом (типичное)

Защита

от короткого замыкания, автоматическое отключение выхода при перегрузке

Тип модуляции

AM, FM, PM, ASK, FSK, PSK, PWM

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 1 МГц

Коэффициент модуляции

0% ~ 120%

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуля

2 мГц ~ 1 МГц

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 1 МГц

Девиация

0 ~ 360°

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

прямоугольный с коэффициентом заполнения 50%

Частота переключения

2 мГц ~ 1 МГц

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

прямоугольный с коэффициентом заполнения 50%

Частота переключения

2 мГц ~ 1 МГц

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

прямоугольный с коэффициентом заполнения 50%

Частота переключения

2 мГц ~ 1 МГц

Несущая

импульсный

Частота модуляции

2 мГц ~ 1 МГц

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы (кроме DC)

Девиация

0%~100% длительности импульса

Диапазон напряжения

75 мВскз ~ ± 2,5 В DC+AC

Полоса

50 кГц

Импеданс входа

1000 Ом

Форма

синус, прямоугольный, пила, произвольной формы (кроме DC)

Закон

линейный, логарифмический, ступенчатый

Диапазон частот

верхняя и нижняя частота свипирования ограничена несущей частотой

Направление

Вверх/Вниз

Время свипирования

1 мс ~ 500 с

Время стояния/возврата

0 мс ~ 500 с

Источник запуска

Ручной, внешний, внутренний

Маркер

спадающий фронт или синхросигнал (программируется)

Форма

синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)

Частота несущей

2 мГц ~ 30 МГц

Количество импульсов в пачке

1 ~ 1000000 или бесконечное

Начальная/Конечная фаза

0° ~ 360°

Внутренний период

1 мкс ~ 500 с

Стробированный запуск

Внешний запуск

Источник запуска

Ручной, внешний, внутренний

Задержка запуска

0 нс ~ 100 с

Измеряемый параметр

Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения

Частотный диапазон

1 мrГц ~ 200 МГц

Разрешение по частоте

7 разрядов/с (время счета = 1 с)

Диапазон периода

5 нс ~ 16 дней

Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)

DC связь

DC диапазон девиации

+1.5 В DC

1 мкГц ~ 100 МГц

50 мВскз ~ ±2,5 В AC+DC

100 МГц ~ 200 МГц

100 мВскз ~ ±2,5 В AC+DC

AC связь

1 мкГц ~ 100 МГц

50 мВскз ~ ±2,5 Вп-п

100 МГц ~ 200 МГц

100 мВскз ~ ±2,5 Вп-п

Длительность импульса и коэффициент заполнения
(DC связь)

диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс

Коэффициент заполнения

0 ~ 100%

Параметры входа

Входной импеданс

1 МОм

Тип свяи

AC, DC

ФНЧ

ON: полоса 250 кГц,
OFF: полоса 200 МГц

Опасное напряжение (1 МОм)

±7 В AC+DC

Система запуска

Уровень запуска: ±2,5 В

Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)

Время счета

1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с

Уровень

TTL

Длительность импульса

> 100 нс

Запуск по фронту

нарастающий, спадающий выбирается

Время отклика (задержка запуска)

свипирование:< 100 нс, режим пачек < 300 нс

Уровень

TTL

Длительность импульса

> 60 нс(типичное)

Максимальная частота

1 МГц

Вход внешнего опорного сигнала

Частота

10 МГц ± 50 Гц

Уровень

250 мВп-п ~ 5 Вп-п

Время блокировки

< 2 c

Импеданс

1 кОм, закрытый вход (AC)

Сдвиг фазы

Диапазон

0° ~ 360°

Разрешение

0,03°

Выход внутреннего опорного сигнала

Частота

10 МГц ± 50 Гц

Уровень

3,3 Вп-п

Импеданс

50 кОм, закрытый вход (AC)

Выход синхронизации

Уровень

TTL

Импеданс

50 Ом

Тип дисплея

Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов

Питание

100~240 В АСскз,45~440 Гц, CATII

Интерфейс

USB устройство, USB хост , LAN

Потребляемая мощность

не более 40 Вт

Рабочая температура

10°C...40°C

Габаритные размеры

261,5 х 112 х 318,4 мм

Вес

3,2 кг (в упаковке 4,5 кг)
