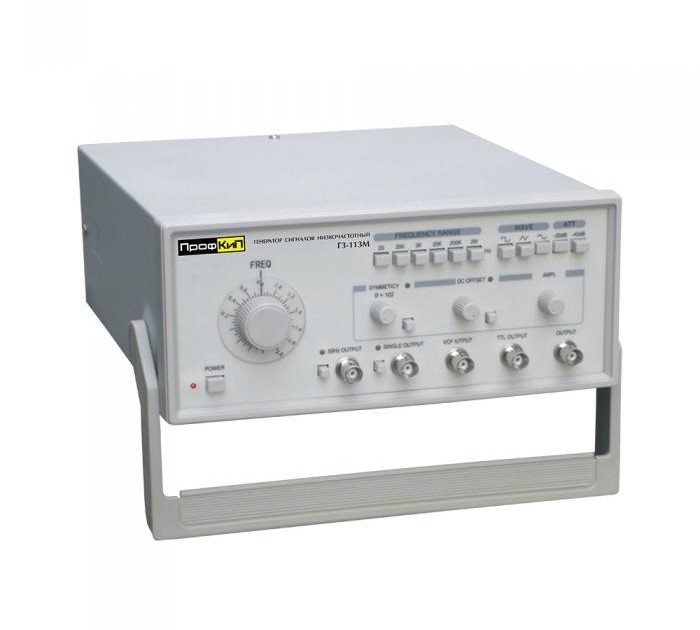

ПрофКиП Г3-113М генератор сигналов низкочастотный

Код: 71006

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Гарантия 1 год

Назначение генератора сигналов низкочастотного ПрофКиП Г3-113М

Генератор сигналов низкочастотный ПрофКиП Г3-113М - предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и т.д. Прибор относится к серии бюджетных генераторов сигналов низкой частоты

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-113М

Различные формы сигнала: синус, треугольник, квадрат и т.д.
Отдельный TTL, 50 Гц синус и сигнальный выход
Сдвиг по постоянному току, плавная регулировка симметрии
Вход управления частотой напряжением (VCF)
Экономичный, бюджетный

Основной выход
Диапазон частот	0.2 Гц … 2 МГц
Форма сигналов	синус, меандр, треугольник, пилообразный, импульсный и т.д.
Выходное сопротивление	50 Ом ±10%
Амплитуда выходного сигнала	≥ 20 Впик-пик (с нагрузкой 1 МОм) ≥ 10 Впик-пик (с нагрузкой 50 Ом)
Ослабление выходного сигнала	0 дБ /20 дБ /40 дБ /60 дБ
Сдвиг по постоянному току	0 В … ±10 В (с нагрузкой 1МОм) 0 В … ±5 В (с нагрузкой 50 Ом)
Симметрия	10% … 90%
Синусоидальный сигнал
Коэффициент искажения	20 Гц … 20 кГц ≤ 1%
Частотный отклик	2 Гц … 2 МГц ≤ ±1 дБ
Прямоугольный сигнал
Время нарастания и спада	≤ 30 нс
TTL выход
Время нарастания и спада	≤ 50 нс
Нижний уровень	≤ 0.4 В
Верхний уровень	≥ 3.5 В
Импеданс	100 Ом
Вход управления частотой напряжением (VCF)
Входное напряжение	-5 В … 0 В
Полное входное сопротивление	10 кОм ±10%
Выход 50 гц
2 Впик-пик, синхронизация сетью электропитания
Общие данные генератора
Питание:	110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
Габаритные размеры:	250х105х280 мм
Вес:	2.5 кг
