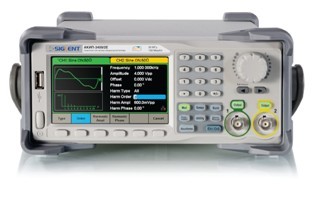

АКИП-3409/2Е генератор

Код: 007981

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 87947-23
Межповерочный интервал 12 месяцев
Гарантия 1 год

Генератор АКИП-3409/2E является двухканальным устройством с независимыми выходами, способным одновременно генерировать два разных сигнала. Его диапазон частот для синусоидальных волн варьируется от 1 миллионной Герца до 30 Мегагерц.

Частота дискретизации составляет 150 Мегагерц, ЦАП обладает разрядностью 14 бит и памятью в 16 тысяч точек. Благодаря этим характеристикам генератор обеспечивает высокое качество и стабильность в создании сигналов. Технология EasyPulse помогает генерировать импульсные и прямоугольные формы с низким уровнем колебаний, гарантируя их стабильность и точность.

Для создания сигналов произвольной формы применяется прямой цифровой синтез (DDS), обеспечивающий высокое качество без шумов и искажений. Генератор предлагает стандартные формы сигналов, такие как синусоида, прямоугольник, треугольник, пила, импульс и белый шум и другие. Он также способен формировать сигналы произвольной формы со скоростью до 6 Мегагерц и содержит в себе большой выбор предустановленных сигналов (всего 196 видов).

Генератор АКИП-3409/2е обладает функциями ГКЧ и Burst, позволяющими создавать сложные сигналы. Он может формировать выходной сигнал путем определения гармоник до 16, что может быть полезно при тестировании сложных систем. Прибор имеет два независимых канала и возможность комбинирования выходных сигналов различных форм.

Внешний опорный генератор с частотой 10 МГц и вспомогательный ввод-вывод для целей синхронизации и модуляции расширяют область применения устройства. Частотомер покрывает диапазон от 100 МГц до 200 МГц. Генераторы оснащены цветным графическим дисплеем, интерфейсами USB, LAN и опцией GPIB для удаленного управления и программирования. Программное обеспечение EasyWave облегчает формирование сигналов СПФ.

В нашем магазине вы можете купить Генератор АКИП-3409/2Е и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

2 канала (два независимых выхода);
Диапазон частот (синус): 1 мкГц – 30 МГц;
Разрешение по частоте 1 мкГц;
Разрядность ЦАП 14 бит; частота дискретизации 150 МГц; память 16 тысяч точек;
Использование технологии EasyPulse для формирования импульсного или прямоугольного сигнала с низким уровнем джиттера;
Использование прямого цифрового синтеза (DDS) для формирования сигналов произвольной формы;
Внутренний опорный генератор: ±2,5*10-5 (опция: ±2×10-7 );
Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум, постоянный уровень;
Режим формирования сигнала произвольной формы до 6 МГц;
Широкий набор встроенных сигналов произвольной формы: 196 видов;
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ;
Режим: ГКЧ (свипирование), формирование пакета (Burst);
Формирование выходного сигнала путем задания гармоник (16 макс.);Режим комбинирования формы выходных сигналов по двум каналам;
Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
Частотомер: 100 мГц - 200 МГц;
Интерфейс USB и LAN (ДУ, программирование), опция GPIB;
ПО для формирования сигналов СПФ (EasyWave);
Цветной графический дисплей (диаг. 11 см, 480х272).

Параметры	АКИП-3409/1Е	АКИП-3409/2Е	АКИП-3409/3Е
Выходные параметры (КАН1/ КАН2)
Частотный диапазон (для синуса)	1 мкГц – 10 МГц	1 мкГц – 30 МГц	1 мкГц – 60 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±2,5*10-5 (опция: ±2×10-7 )
Выходной уровень (50 Ом)	2 мВ - 10 Впик-пик (≤ 10 МГц) 2 мВ - 5 Впик-пик (> 10 МГц)
Погрешность установки уровня (форма синусоидальная, частота 10 кГц, постоянное смещение 0 В	±(0,01·U+1·10-3 ), где U – установленный уровень напряжения (размах), В
Погрешность установки напряжения постоянного тока	±(0,01·\|UDC\|+3·10-3 ), где UDC – установленное значение напряжения постоянного тока, В
Выходное сопротивление	1 МОм/ 50 Ом (±0,5)
Синусоида
Коэффициент гармоник	£ -55 дБн от 0 до 10 МГц (включительно), £ -45 дБн свыше 10 МГц до 30 МГц (включительно), £ -40 дБн свыше 30 МГц до 60 МГц.
КНИ (коэффициента нелинейных искажений)	£ 0,15 % (0 дБм, 10 Гц – 20 кГц)
Негармонические составляющие	£-65 дБн от 0 до 10 МГц (включительно), £-55 дБн от 10 до 30 МГц (включительно), £-40 дБн от 30 до 60 МГц
Неравномерность АЧХ (синусоидальная форма, относительно 10 кГц, при выходном напряжении ≥ 0,5 Вп-п, на нагрузке 50 Ом)	±0,3
Прямоугольник
Частотный диапазон	1 мкГц – 10 МГц	1 мкГц – 30 МГц	1 мкГц – 60 МГц
Фронт/срез	≤ 4,2 нс (10% ~ 90%, 1 Впп, 50 Ом) ≤ 3,8 нс (10% ~ 90%, 2,5 Впп, 50 Ом)
Выброс	< 3% (100 кГц, 1 Впп, 50 Ом)
Перестраиваемая скважность	0,001 – 99,999%
Джиттер (скз)	≤ 300 пс
Пила, треугольник
Диапазон частот	1 мкГц – 500 кГц
Нелинейность	<1%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	1 мкГц – 12,5 МГц
Длительность импульса	От 32,6 нс
Погрешность установки длительности	±(0,01% + 1 нс)
Фронт/срез	16,8 нс – 22,4 с
Диапазон изменения скважности	0,001% - 99,999%
Выброс	≤ 3%
Джиттер (скз)	≤ 300 пс
Шум произвольная форма (СПФ)
Полоса частот	60 МГц (- 3 дБ)
Диапазон частот	1 мкГц – 6 МГц
Длина памяти	16.000 точек
Разрешение ЦАП	14 бит
Частота дискретизации	150 МГц
Джиттер (скз)	6,7 нс
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Частота несущей	2 мГц – 60 МГц (в зависимости от модели)
Виды запуска	По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)
Нач./конеч. фаза	0° - +360°
Период повторения	1 мкс – 1000 с ± 1%
Источник строб-импульса	Внешний, внутренний
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
Коэффициент АМ	0 - 120 % (АМ)
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 20 кГц)
Диапазон установки девиации фазы	0º - 360,0º
ЧМН, АМН
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 1 мГц – 50 кГц)
ШИМ
Диапазон частот	1 мГц – 1 МГц
Модулирующее колебание (внутреннее)	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
ГКЧ
Формы несущей	Синус, меандр, пила, произвольная
Время качания	1 мс - 500 с
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Частотомер
Частотный диапазон	100 мГц - 200 МГц
Измерения	Частота, период, +/- длительность, скважность
Вход	1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность	100 мВскз (< 100 МГц), 200 мВcкз (100 - 200 МГц)
Параметры дополнительных входов/выходов
Вход/выход внешнего опорного сигнала	10 МГц; входной уровень: 1,4 – 3,3 Впик-пик;
Вход внешней синхронизации	Входной уровень: КМОП; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм
Выход сигнала синхронизации	Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Выход SYNC	Входной уровень: TTL; длительность импульса: > 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Вход внешней модуляции	глубина модуляции (100 %) 11 – 13 В; сопротивление 10 кОм
Общие данные
ЖК-дисплей	Цветной графический, диагональ 11 см, разрешение: 480х272
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	107 × 260 × 296 мм
Масса	3,43 кг

1. Генератор АКИП-3409/2Е - 1 шт.;
2. Шнур питания - 1 шт.;
3. CD с ПО - 1 шт.;
4. Кабель USB - 1 шт.;
5. Руководство по эксплуатации (электронный вид) 1 шт.
