АКИП-3208-BW32 генератор

Код: 91773

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 75673-19
Межповерочный интервал 12 месяцев
Гарантия 1 год

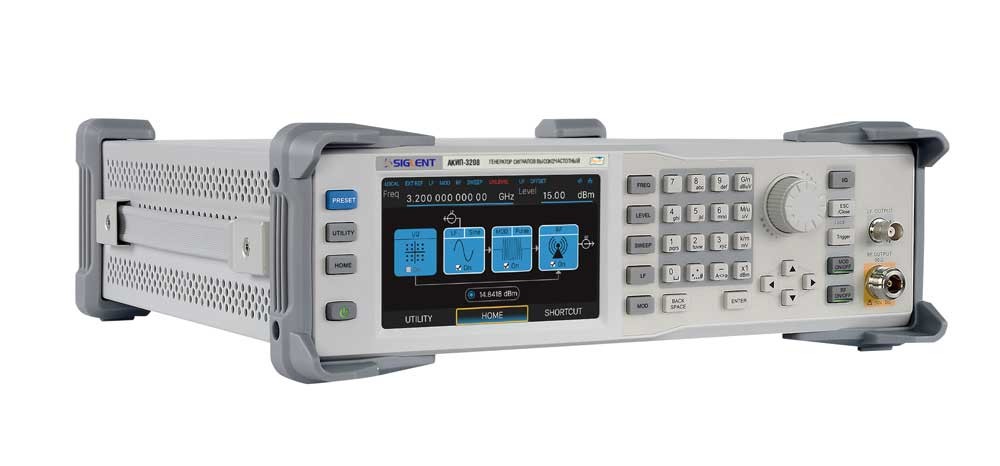

Генератор AКИП-3208 с опцией BW32 - это прибор, предназначенный для генерации сигналов в широком диапазоне частот, от 9 килогерц до 3,2 гигагерц. Он включает в себя два выхода, низкочастотный до 1 мегагерца и высокочастотный до 3,2 гигагерца, что делает его идеальным инструментом для тестирования и создания радиоэлектронных компонентов и систем.

Одним из основных преимуществ этого устройства является его высокая точность настройки частоты, с разрешением до 0,01 герца. Стабильность частоты обеспечивается прецизионным опорным генератором с погрешностью установки ±5E-7. Прибор также позволяет управлять уровнем выходного сигнала в диапазоне от -110 децибел милливатт до +13 децибел милливатт с разрешением 0,01 децибел.

Эта модель генератора подходит для различных видов исследований, включая изучение свойств материалов, тестирование электронных схем и разработку радиоэлектронных систем. Он также может быть использован для генерации сложных модулированных сигналов с различными видами модуляции, такими как амплитудная, частотная, фазовая и импульсная.

Уровень выходного сигнала может варьироваться от -110 дБм до 13 дБм с разрешением 0,01 дБм, что позволяет использовать генератор для имитации различных радиосигналов, таких как GSM, UMTS и LTE. Фазовый шум устройства составляет менее -110 дБн/Гц при отстройке на 20 кГц от несущей частоты 1 ГГц, что обеспечивает стабильность сигнала и высокую точность измерений.

Среди поддерживаемых видов модуляции – амплитудная (AM), частотная (FM), фазовая (PM) и импульсная (PМ), а также внешняя IQ модуляция и генерация пачек импульсов опционально. Управление генератором осуществляется с помощью удобного емкостного сенсорного дисплея с разрешением 800х480 пикселей, что обеспечивает простоту и удобство использования. Генераторы АКИП-3208 совместимы с интерфейсами LAN и USB и могут быть дополнительно оснащены адаптером GPIB-USB для интеграции в сложные системы тестирования и измерений.

В нашем магазине вы можете купить Генератор АКИП-3208 с опцией BW32 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности генератора с опцией BW32 АКИП-3208-BW32:

Диапазон частот 9 кГц...3,2 ГГц;
Два выхода: НЧ до 1МГц, (BNC - тип), ВЧ до 3,2 ГГц (N-тип);
Разрешение по частоте 0,01 Гц;
Опорный генератор (погрешность установки частоты): ±5E-7;
Выходной уровень -110 дБм...+13 дБм;
Разрешение по амплитуде 0,01 дБм;
Фазовый шум < -115 дБн/Гц (отстройка 20 кГц);
Виды модуляции: AM, ЧМ, ФМ, ИМ;
Опционально внешняя IQ модуляция, генератор пачек импульсов;
Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала;
Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800 х 480;
Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB - USB.

Параметр	АКИП-3208	АКИП-3208-BW32	АКИП-3208-IQE21	АКИП-3208-IQE21-21BW32
Выходная частота
Диапазон*	9 кГц ... 2,1 ГГЦ	9 кГц ... 3,2 ГГЦ	9 кГц … 2,1 ГГц (IQ модуляция 10 МГц … 2,1 ГГц)	9 кГц … 3,2 ГГц (IQ модуляция 10 МГц … 3,2 ГГц)
Дискретность установки	0,01 Гц
Погрешность установки стандартное исполнение	±1×10-6 (есть вход внешней опорной частоты 10 МГц)
Погрешность установки опция 100	±2×10-7
Погрешность установки опция 101	±5×10-8
Выходной уровень
Диапазон установки уровня выходного сигнала, 50 Ом	9 кГц ≤ f ≤ 100 кГц, -110 … +9 дБм (-110 … +7 дБм); 100 кГц < f ≤ 1 МГц, -110 … +15 дБм (-110 … +10 дБм); 1 МГц < f ≤ 3,2 ГГц, -110 … +20 дБм (-110 … +13 дБм)
Разрешение	0,01 дБ
Погрешность установки 100 кГц < f ≤ Fконеч	+13 дБм...-90 дБм: ± 0,7 дБ; -90 дБм...-110 дБм: ± 1,1 дБ; ALC включен, температура 20˚С…30˚С; ALC - автоматическая регулировка выходной мощности
КСВН	≤ 2 при уровне < 0 дБм
Защита выхода	Максимально допустимое обратное напряжение: 50 Впост; максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 3,2 ГГц)
Плотность фазовых шумов	< -118 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц; < -110 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц; < -105 дБн/Гц при отстройке на 20 кГц от несущей 3 ГГц
Уровень гармонических искажений	< -30 дБн, 1 МГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм
Уровень субгармонических искажений	< -65 дБн, 1 МГц < f ≤ 1,5 ГГц, уровень ≤ +13 дБм
Уровень негармонических искажений	< -75 дБн, 1,5 ГГц < f ≤ 3,2 ГГц, уровень ≤ +13 дБм при отстройке от несущей >10 кГц
* - В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются.
Свипирование частота/уровень (ГКЧ)
Режим свипирования	Шаговый (линейный или логарифмический), по списку
Диапазон частот/уровня	Полный диапазон ВЧ выхода
Режим работы	Однократный непрерывный
Число точек свипирования	Шаговый режим: 2 … 65535; по списку: 2 ... 500
Длительность точки	10 мс ... 100 с (разрешение 0,1 мс)
Источник синхронизации	Внешний, внутренний, ручной
НЧ выход
Формы сигнала	Синус, прямоугольник, пила, DC
Диапазон частот	0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц); 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц)
Выходной уровень (50 Ом)	1 мВпик-пик ... 3 Впик-пик (разрешение: 1 мВ)
Постоянное смещение	Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ)
Свипирование (ГКЧ)	Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной
Амплитудная модуляция (внутренняя/внешняя)
Диапазон установки коэффициента АМ	0 … 100 % (разрешение 0,1 %)
Погрешность установки коэффициента АМ, %	±(0,04·Кам+1), при Кам ≤ 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
Частота модуляции	10 Гц ... 100 кГц
Искажение	< 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%)
Частотная модуляция (внутренняя/внешняя)
Девиация частоты	Максимум N*1 МГц
Погрешность установки девиации частоты (Df), Гц	±(0,02·Df+20)
Частота модуляции	10 Гц ... 100 кГц
Коэффициент гармоник ЧМ	< 1 % (частота ЧМ 1 кГц, девиация частоты ≤ 50 кГц)
Фазовая модуляция (внутренняя/внешняя)
Девиация фазы	N*5 рад
Разрешение	0,01 рад
Погрешность установки девиации фазы (Dφ), рад	±(0,02·Dφ + 0,05)
Частота модуляции	10 Гц … 100 кГц
Импульсная модуляция (внутренняя/внешняя)
Подавдение в паузе	> 70 дБн
Время нарастания/спада	≤ 15 нс
Период следования	40 нс … 300 с
Генератор импульсов
Вид выходного сигнала	Одиночный или парный импульс (отрицательная полярность, положительная полярность)
Период следования	40 нс … 300 с (разрешение: 10 нс)
Длительность импульса	20 нс … 300 с (разрешение: 10 нс)
Задержка парного импульса	20 нс … 300 с (разрешение: 10 нс)
Источник синхронизации	Внешний, внутренний, ручной
Задержка внешнего запуска	140 нс … 300 с (разрешение: 10 нс)
Генератор пачек импульсов (Опция)
Число импульсов	1 … 2047
Число повторений	1 … 65535
Длительность импульса	20 нс – 300 с
Внешняя IQ модуляция (Опция)**
Источник модуляции	Внешний
Полоса частот	Частота модуляции I или Q < 100 МГц ВЧ сигнал (I+Q) < 200 МГц
Входной уровень	I2+Q2=0,5 Вскз
Величина вектора ошибки EVM	16QAM, a=0.22, 5 MSps, уровень ≤ 0 дБм; 10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%; 1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1,2%; QPSK, a=0.22, 5 MSps, уровень ≤ 0 дБм; 10 МГц < f ≤ 1,5 ГГц, EVM ≤ 0,7%; 1,5 ГГц < f ≤ 3,2 ГГц, EVM ≤ 1%
** - В качестве источника внешнего источника модуляции необходим генератор с IQ выходом. Например, генератор серии АКИП-3422 с установленной опцией IQ модуляции.
Входы/выход
ВЧ выход	N тип (мама), 50 Ом
НЧ выход	BNC тип (мама), 50 Ом
Синхронизация вход/выход	BNC тип (мама), 50 Ом; 5 В TTL
Внешняя модуляция вход	BNC тип (мама), 50 Ом
Импульс вход/выход	BNC тип (мама), 100 кОм, CMOS 3,3 В
Выход ОГ	10 МГц, BNC тип (мама), 50 Ом, > 0 дБм
Вход ОГ	10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм
Сигнальный выход	BNC тип (мама), 50 Ом, CMOS 3,3 В
IQ мод. вход (опция)	Вход I: BNC тип (мама), 50 Ом. Вход Q: BNC тип (мама), 50 Ом
Общие характеристики
Напряжение питания	100 – 240 В (автовыбор), 50/60 Гц
Чатота питающей сети	50/60 Гц - при напряжении питания от 100 до 240 В; 400 Гц - при напряжении питания от 100 до 120 В
Потребляемая мощность	Не более 35 Вт
Рабочая температура	5…45°С
ЖК-дисплей	Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек
Интерфейсы	LAN, USB-Device, опциональный адаптер GPIB – USB
Память	Встроенная (256 МБ)
Габаритные размеры	338 × 113 × 369 мм (ШхВхГ)
Масса	не более 4,84 кг

1. Генератор АКИП-3208 - 1 шт.;
2. Шнур питания - 1 шт.;
3. Кабель USB - 1 шт.;
4. Руководство по эксплуатации (электронный вид) - 1 шт.;
5. опция расширения частотного диапазона 21BW32 (встроена) - 1 шт.
