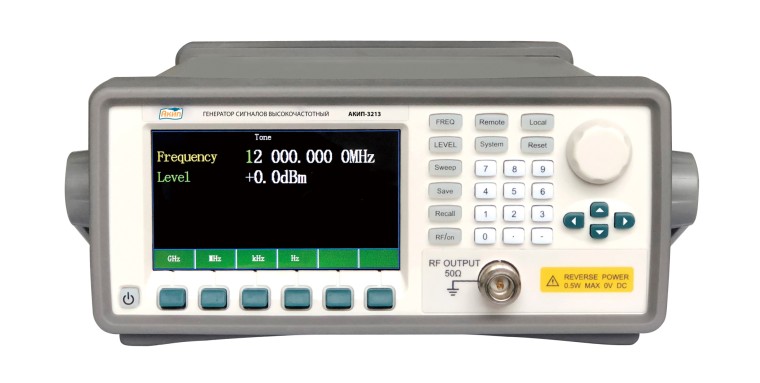

АКИП-3213/1 генератор сигналов

Код: 020334

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Генератор ВЧ-сигналов АКИП-3213/1 представляет собой высокоточное и многофункциональное устройство, предназначенное для создания высокочастотных сигналов. Он обладает одним каналом и обеспечивает широкий частотный диапазон от 2 ГГц до 12 ГГц.

Опорный генератор генератора ВЧ-сигналов имеет погрешность установки частоты не более 1×10-6, что гарантирует высокую точность создания сигналов. Выходной уровень генератора ВЧ-сигналов может варьироваться от -20 дБм до 15 дБм, а выходной импеданс составляет 50 Ом.

Генератор ВЧ-сигналов поддерживает различные виды модуляции, включая внутреннюю и внешнюю модуляцию. Кроме того, он оснащен цветным TFT-экраном с разрешением 11 см, что обеспечивает удобный контроль и настройку параметров устройства.

Особенности генератора ВЧ-сигналов АКИП-3213/1:

Диапазон частот: 2 ГГц … 12 ГГц;
Разрешение по частоте 1 Гц;
Погрешности установки частоты: ±1×10-6;
Выходной уровень: -20 дБм … +15 дБм (нормируемый диапазон -10 дБм … +13 дБм);
Разрешение по амплитуде: 0,1 дБ Фазовый шум: < -95 дБн/Гц (отстройка 100 кГц);
Внутренняя/ внешняя модуляция: ИМ;
Цветной ЖК-дисплей с диагональю 11 см Ин;
терфейсы: RS232, USB.

Параметр	Значение
Диапазон	2 ГГц … 12 ГГц
Дискретность установки	1 Гц
Пределы допускаемой относительной погрешности установки частоты	Есть вход сигнала внешней опорной частоты 10 МГц
Тип выход	N-тип (50 Ом)
Диапазон установки уровня выходного сигнала, 50 Ом	В скобках указано нормируемое значение 2 ГГц ≤ f < 12 ГГц -20 … +15 дБм (-10 … +13 дБм)
Разрешение	0,1 дБ
Погрешность установки	≤ 1,5 дБм (выходной уровень -10…+13 дБм)
Плотность фазовых шумов	-95 дБн/Гц (отстройка 100 кГц)
Уровень гармонических искажений	<-33 дБн
Уровень негармонических искажений	<-40 дБн
Диапазон установки	0,1 мкс … 10 мс
Диапазон установки периода следования	0,5 мкс …10 мс
Внешняя модуляция	Длительность импульса ≥ 1 мкс, уровень (низкий/высокий): 0 В/ 3,3 В
Вход ОГ	BNC-тип (50 Ом): 10 МГц (±0,01 ppm); уровень: 0 дБм ... 10 дБм
Выход ОГ	BNC-тип (50 Ом): 10 МГц; уровень: > 3 дБм
ЖК-дисплей	Цветной ЖК, диагональ 11 см
Память	4 ячейки для сохранения профиля настроек
Напряжение питания	100 … 240 В (автовыбор), 50 (±10%) Гц
Потребляемая мощность	Не более 30 Вт
Рабочие условия	10 … 40°С, относительная влажность <80%
Интерфейсы	RS232, USB
Габаритные размеры	254 × 103 × 374 мм (ШхВхГ)
Масса	Не более 5,5 кг

1. Генератор АКИП-3213/1 - 1 шт.;
2. Руководство по эксплуатации (электронный вид)+ программное обеспечение (CD) - 1 шт.;
3. Кабель питания - 1 шт.;
4. N-SMA коннектор - 1 шт.
