Параметр
|
Значение
|
|

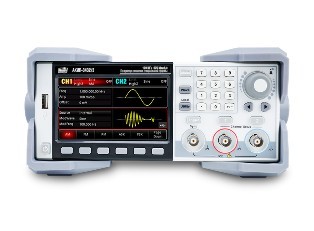

АКИП-3432/1
|
АКИП-3432/2
|
АКИП-3432/3
|
|
Выходные параметры
|
|
Частотный диапазон (для синусоидального сигнала)
|
1 мкГц – 60 МГц
|
1 мкГц – 80 МГц
|
1 мкГц –120 МГц
|
|
Число каналов
|
2 – аналоговые (несимметричные или дифференциальные, переключаемо)
|
|
Дискретность установки
|
1 мкГц
|
|
Погрешность установки частоты
|
±0,5*10-6 Гц
|
|
Опорная частота /Температурная стабильность
|
±0,5*10-6 Гц/°С, в диапазоне 0°С - 40°С
|
|
Скорость старения
|
±1*10-6 Гц, за первый год
|
|
Амплитуда на выходе 50 Ом
|
≤20 МГц :1мВпик-пик-10Впик-пик
≤60 МГц :1мВпик-пик-5Впик-пик
≤120 МГц :1мВпик-пик-2Впик-пик
|
|
Амплитуда на высокоомном выходе
|
≤20 МГц :2мВпик-пик-20Впик-пик
≤60 МГц :2мВпик-пик-10Впик-пик
≤120 МГц :2мВпик-пик-4Впик-пик
|
|
Погрешность установки амплитуды (синусоидальная форма, 0 В, 1 кГц, отклонение >10мВпик-пик)
|
± (1% от уст значения + 1 мВпик-пик)
|
|
Неравномерность АЧХ (синусоидальная форма, 0 дБ)
|
≤60 МГц ±0,2 дБ
≤80 МГц ±0,4 дБ
≤120 МГц ±0,6 дБ
|
|
Выходное сопротивление
|
50 Ом
|
|
Защита выход
|
От короткого замыкания (при перегрузке происходит автоматическое отключение выхода)
|
|
Выходной уровень (несиметричный выход)
|
|
Диапазон установки уровня смещения по постоянному напряжению AC+DC пик
|
± 5 В (50 Ом)
± 10 В (полное сопротивление)
|
|
Погрешность установки уровня смещения постоянного напряжения
|
± 1 % от установленного значения ± 1 % установленного значения амплитуды 2 % ± 2 мВ
|
|
СТАНДАРТНЫЕ ФОРМЫ СИГНАЛОВ
|
|
Синусоидаальная форма
|
|
Диапазон частот
|
1 мкГц – 60 МГц
|
1 мкГц – 80 МГц
|
1 мкГц – 120 МГц
|
|
Коэффициент гармоник (типовое значение на 0 дБм )
|
-70 дБн /1 МГц
-65 дБн /1 МГц - 10 МГц
-60 дБн /10 МГц - 40 МГц
-55 дБн /40 МГц - 80 МГц
-50 дБн /80 МГц - 1200 МГц
|
|
КНИ (коэффициент нелинейных искажений)
|
< 0,07 % (до 20 кГц, 1 Впик-пик)
|
|
Негармонические составляющие (при уровне не более 0 дБм)
|
<-70 дБн /≤10 МГц
<-70 дБн + 6 дБ на октаву / >10 МГц
|
|
Плотность фазовых шумов (типовое значение на 0 Дбм)
|
≤-125 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц
|
|
Прямоугольная форма
|
|
Диапазон частот
|
1 мкГц – 30 МГц
|
1 мкГц – 40 МГц
|
1 мкГц – 50 МГц
|
|
Длительность фронта/среза импульса (при амплитуде 1Впик пик, 50 Ом,1 кГц)
|
<7 нс
|
<6 нс
|
<5 нс
|
|
Выброс на вершине и паузе импульса (100кГц, 1 В пип пик, типовое значение 50Ω)
|
< 2%
|
|
Диапазон изменения скважности
|
0,001% – 99,999% (ограничен частотой тока)
|
|
Симметричность (коэффициент заполнения =50%)
|
1% за период +4 нс
|
|
Джиттер
(типовое значение 1 МГц,1 В пик пик, 50 Ом)
|
2*10-6 +200 пс/ ≤ 5 МГц
200 пс/ > 5 МГц
|
|
Пилообразная, треугольная форма
|
|
Диапазон частот
|
1 мкГц – 3 МГц
|
1 мкГц – 4 МГц
|
1 мкГц – 5 МГц
|
|
Нелинейность (максимум)
|
< 1% от пикового выходного сигнала (типовое значение, 1 кГц, 1 Впик пик, симметрия 100%)
|
|
Перестраиваемая симметрия
|
0-100 %
|
|
Импульсная форма
|
|
Диапазон частот
|
1 мкГц – 30 МГц
|
1 мкГц – 40 МГц
|
1 мкГц – 50 МГц
|
|
Минимальная длительность импульса
|
8 нс
|
|
Длительность фронта/среза импульса
|
7 нс – 10 с
|
6 нс – 10 с
|
5 нс – 10 с
|
|
Минимальная длительность импульса
|
8 нс
|
|
Длительность фронта/среза импульса
|
15 нс – 10 с
|
|
Выброс на вершине и паузе импульса (типовое значение 1 В пип пик)
|
< 2%
|
|
Джиттер
|
150 пс
|
|
Произвольная форма
|
|
Диапазон частот
|
1 мкГц – 30 МГц
|
1 мкГц – 40 МГц
|
1 мкГц – 50 MГц
|
|
Длина памяти
|
64 мБ (DDS)
|
|
Вертикальное разрешение ЦАП
|
16 бит (символ включен）
|
|
Частота дискретизации
|
625 Мвыб/с (DDS）
1мкВыб/с-312,5 Мвыб/с (Poynt tu poynt)
|
|
Минимальная длительность фронта/ среза импульса
|
<5 нс
|
|
Джиттер
|
150 пс
|
|
Объем энергонезависимой памяти
|
200 ячеек
|
|
ПСДП /PRBS форма
|
|
Максимальная скорость передачи данных
|
30 МБтс
|
40 МБтс
|
50 МБтс
|
|
Длительность фронта/среза импульса
|
7 нс – 1000 с
|
6 нс – 1000 с
|
5 нс – 1000 с
|
|
Символы
|
PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31
|
|
Расширенная форма (expression properties)
|
|
Диапазон частот
|
1 мкГц – 15 МГц
|
1 мкГц – 20 МГц
|
1 мкГц – 25 МГц
|
|
Математическая функция
|
Sin, cos, tan, sinc, abs, ln, sqrt, acos, asin, atan, sinh, tanh, ceil, exp, fabs, floor, lg, cosh
|
|
Математические операции
|
+ , - , * , / , ^
|
|
Единицы измерения
|
°, rad
|
|
Форма гармоник
|
|
Диапазон частот
|
1 мкГц – 30 МГц
|
1 мкГц – 40 МГц
|
1 мкГц – 50 MГц
|
|
Номер гармоники
|
2 16
|
|
Тип
|
Нечетные, Четные, Все, Пользовательские
|
|
Диапазон амплитуды
|
1 мВ – 10 В пипк-пик
Установка на основе выбранного номера последовательности гармоник
|
|
Фаза
|
От -360° до 360°
Установка на основе выбранного номера последовательности гармоник
|
|
Белый шум
|
|
Полоса частот
|
1 мкГц – 60 МГц
|
1 мкГц – 80 МГц
|
1 мкГц – 120 МГц
|
|
МОДУЛЯЦИИ
|
|
АМ
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная, импульс
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Модулирующее колебание
|
Синусоида, меандр, пила, шум, произвольная
|
|
Коэффициент АМ
|
0 – 120 % (АМ)
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
ЧМ
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная, импульс
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Модулирующее колебание
|
Синусоида, меандр, пила, шум, произвольная
|
|
Девиация частоты
|
DC-30 МГЦ
|
DC-40 МГЦ
|
DC-60 МГЦ
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
ФМ
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Модулирующее колебание
|
Синусоида, меандр, пила, шум, произвольная
|
|
Девиация фазы
|
0 – 360°
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
АМ модуляция с двумя боковыми полосами (DSB-AM)
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная, импульс
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Модулирующее колебание
|
Синусоида, меандр, пила, шум, произвольная
|
|
Коэффициент модуляции
|
0% – 100%
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
АМН
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная, импульс
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Модулирующее колебание
|
Меандр (скважность 50 %)
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
ЧМН
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная, импульс
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Модулирующее колебание
|
Меандр (скважность 50 %)
|
|
Частота скачка
|
Частота несущей
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
ФМН
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Модулирующее колебание
|
Меандр (скважность 50 %)
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
Девиация фазы
|
От -360 ° до -360 °
|
|
Трехпозиционная ЧМН (3FSK) и четырехпозиционная ЧМН (4FSK)
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная, импульс
|
|
Источник модуляции
|
Внутренний
|
|
Модулирующее колебание
|
Меандр (скважность 50 %)
|
|
Частота скачка
|
Частота несущей
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
Двоичная фазовая манипуляция (BPSK) и квадратичная фазовая манипуляция (QPSK)
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная
|
|
Источник модуляции
|
Внутренний
|
|
Символы
|
PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31
|
|
Максимальная скорость передачи данных
|
2 мБтс – 1 МБтс
|
|
Девиация фазы
|
От -360 ° до -360 °
|
|
Манипуляция медленного колебания (OSK) ФМН
|
|
Формы несущей
|
Синусоида
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Время колебания
|
5 нс – 250 с
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
Модуляция сумм (SUM)
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная, шум, импульс, гармоники
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Модулирующее колебание
|
Синусоида, меандр, пила, шум, произвольная
|
|
Коэффициент АМ
|
0 – 100 %
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
Модуляция методом квадратичных амплитуд (QAM)
|
|
Формы несущей
|
Синусоида
|
|
Канстелляционная диаграмма
|
QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256
|
|
Символы
|
PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31
|
|
Максимальная скорость передачи данных
|
2 мб/с – 1 Мб/с
|
|
ШИМ
|
|
Формы несущей
|
Импульс
|
|
Источник модуляции
|
Внутренний/внешний
|
|
Модулирующее колебание
|
Синусоида, меандр, пила, шум, произвольная
|
|
Диапазон ШИМ
|
0% – 49,99%
|
|
Частота модуляции
|
2 мГц – 1 МГц
|
|
ГКЧ (Sweep)
|
|
Формы несущей
|
Синусоида, меандр, пила, произвольная, импульс
|
|
Закон качания
|
Линейный, логарифмический, ступенчатый
|
|
Источник запуска
|
Внутренний/внешний/ручной
|
|
Тип запуска
|
По фронту/ По срезу
|
|
Режим запуска
|
Вкл/выкл
|
|
Диапазон установки времени качания
|
1 мс – 500 с ±0,1% (Лин,лог)
|
|
Диапазон установки времени удержания
|
1 мс – 500 с ±0,1%
|
|
Номера ступеней
|
2-2048
|
|
Пакетный режим (Burst)
|
|
Модулирующее колебание
|
Синусоида, меандр, пила, импульс, произвольный
|
|
Режим запуска
|
N-цикл, бесконечный, стробированный
|
|
Начальная/конечная фаза
|
От -360° …до 360°
|
|
Источник запуска
|
Внутренний/внешний/ручной
|
|
Тип запуска
|
По фронту/ По срезу
|
|
Режим запуска
|
Вкл/выкл
|
|
Период повторения
|
1 мкс – 500 с
|
|
Число импульсов в пакете
|
1 – 50000
|
|
Полярность
|
Положительная/отрицательная (уровень TTL)
|
|
Частотомер
|
|
Частотный диапазон
|
100 мкГц – 200 МГц
|
|
Входной уровень
|
TTL
|
|
Точность измерения
|
7 разрядов
|
|
Параметры дополнительных входов/выходов
|
|
Вход/выход внешнего опорного сигнала
|
10 МГц±50 Гц; входной уровень TTL, сопротивление
10 кОм вход/50 Ом выход, время блокировки <1 c
|
|
Вход пускового сигнала внешней синхронизации (TR IN)
|
Входной уровень TTL; наклон пускового фронта нарастающий/убывающий, время отклика <1 мкс, ширина импульса > 100 нс, входное сопротивление: 10 кОм
|
|
Выход пускового сигнала синхронизации (TR OUT)
|
Выходной уровеньTTL, ширина импульса > 400 нс выходное сопротивление 50 Ом
|
|
Выход внешней модуляции
|
Выходной уровень: TTL; диапазон частот 1 мкГц-10 МГц, выходное сопротивление: 50 Ом; развязка по постоянному току
|
|
Вход внешней модуляции
|
Глубина модуляции (100 %), входной уровень: ±5 В пик; сопротивление 5 кОм
|
|
Общие характеристики
|
|
ЖК-дисплей
|
Цветной графический TFT, диагональ 11 см, разрешение: WVGA 480х272
|
|
Интерфейс
|
USB, LAN
|
|
Напряжение питания
|
100-240 В (±10 %), 50 / 60 Гц
100-120 В (±10 %), 400 Гц
|
|
Потребляемая мощность
|
<50 Вт
|
|
Условия эксплуатации
|
10 °C ...+40 °C, относительная влажность ≤90 % (при +35 °C)
|
|
Условия хранения
|
-20 °C... +60 °C, относительная влажность ≤ 60 % (при +35 °C)
|
|
Габаритные размеры
|
215 × 103 × 316 мм
|
|
Масса
|
2,2 кг
|
