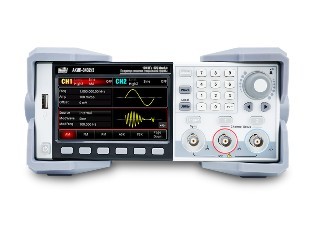

| Параметр |
Значение |
| АКИП-3432/1 |
АКИП-3432/2 |
АКИП-3432/3 |
| Выходные параметры |
| Частотный диапазон (для синусоидального сигнала) |
1 мкГц – 60 МГц |
1 мкГц – 80 МГц |
1 мкГц –120 МГц |
| Число каналов |
2 – аналоговые (несимметричные или дифференциальные, переключаемо) |
| Дискретность установки |
1 мкГц |
| Погрешность установки частоты |
±0,5*10-6 Гц |
| Опорная частота /Температурная стабильность |
±0,5*10-6 Гц/°С, в диапазоне 0°С - 40°С |
| Скорость старения |
±1*10-6 Гц, за первый год |
| Амплитуда на выходе 50 Ом |
≤20 МГц :1мВпик-пик-10Впик-пик
≤60 МГц :1мВпик-пик-5Впик-пик
≤120 МГц :1мВпик-пик-2Впик-пик |
| Амплитуда на высокоомном выходе |
≤20 МГц :2мВпик-пик-20Впик-пик
≤60 МГц :2мВпик-пик-10Впик-пик
≤120 МГц :2мВпик-пик-4Впик-пик |
| Погрешность установки амплитуды (синусоидальная форма, 0 В, 1 кГц, отклонение >10мВпик-пик) |
± (1% от уст значения + 1 мВпик-пик) |
| Неравномерность АЧХ (синусоидальная форма, 0 дБ) |
≤60 МГц ±0,2 дБ
≤80 МГц ±0,4 дБ
≤120 МГц ±0,6 дБ |
| Выходное сопротивление |
50 Ом |
| Защита выход |
От короткого замыкания (при перегрузке происходит автоматическое отключение выхода) |
| Выходной уровень (несиметричный выход) |
| Диапазон установки уровня смещения по постоянному напряжению AC+DC пик |
± 5 В (50 Ом)
± 10 В (полное сопротивление) |
| Погрешность установки уровня смещения постоянного напряжения |
± 1 % от установленного значения ± 1 % установленного значения амплитуды 2 % ± 2 мВ |
| СТАНДАРТНЫЕ ФОРМЫ СИГНАЛОВ |
| Синусоидаальная форма |
| Диапазон частот |
1 мкГц – 60 МГц |
1 мкГц – 80 МГц |
1 мкГц – 120 МГц |
| Коэффициент гармоник (типовое значение на 0 дБм ) |
-70 дБн /1 МГц
-65 дБн /1 МГц - 10 МГц
-60 дБн /10 МГц - 40 МГц
-55 дБн /40 МГц - 80 МГц
-50 дБн /80 МГц - 1200 МГц |
| КНИ (коэффициент нелинейных искажений) |
< 0,07 % (до 20 кГц, 1 Впик-пик) |
| Негармонические составляющие (при уровне не более 0 дБм) |
<-70 дБн /≤10 МГц
<-70 дБн + 6 дБ на октаву / >10 МГц |
| Плотность фазовых шумов (типовое значение на 0 Дбм) |
≤-125 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц |
| Прямоугольная форма |
| Диапазон частот |
1 мкГц – 30 МГц |
1 мкГц – 40 МГц |
1 мкГц – 50 МГц |
| Длительность фронта/среза импульса (при амплитуде 1Впик пик, 50 Ом,1 кГц) |
<7 нс |
<6 нс |
<5 нс |
| Выброс на вершине и паузе импульса (100кГц, 1 В пип пик, типовое значение 50Ω) |
< 2% |
| Диапазон изменения скважности |
0,001% – 99,999% (ограничен частотой тока) |
| Симметричность (коэффициент заполнения =50%) |
1% за период +4 нс |
Джиттер
(типовое значение 1 МГц,1 В пик пик, 50 Ом) |
2*10-6 +200 пс/ ≤ 5 МГц
200 пс/ > 5 МГц |
| Пилообразная, треугольная форма |
| Диапазон частот |
1 мкГц – 3 МГц |
1 мкГц – 4 МГц |
1 мкГц – 5 МГц |
| Нелинейность (максимум) |
< 1% от пикового выходного сигнала (типовое значение, 1 кГц, 1 Впик пик, симметрия 100%) |
| Перестраиваемая симметрия |
0-100 % |
| Импульсная форма |
| Диапазон частот |
1 мкГц – 30 МГц |
1 мкГц – 40 МГц |
1 мкГц – 50 МГц |
| Минимальная длительность импульса |
8 нс |
| Длительность фронта/среза импульса |
7 нс – 10 с |
6 нс – 10 с |
5 нс – 10 с |
| Минимальная длительность импульса |
8 нс |
| Длительность фронта/среза импульса |
15 нс – 10 с |
| Выброс на вершине и паузе импульса (типовое значение 1 В пип пик) |
< 2% |
| Джиттер |
150 пс |
| Произвольная форма |
| Диапазон частот |
1 мкГц – 30 МГц |
1 мкГц – 40 МГц |
1 мкГц – 50 MГц |
| Длина памяти |
64 мБ (DDS) |
| Вертикальное разрешение ЦАП |
16 бит (символ включен） |
| Частота дискретизации |
625 Мвыб/с (DDS）
1мкВыб/с-312,5 Мвыб/с (Poynt tu poynt) |
| Минимальная длительность фронта/ среза импульса |
<5 нс |
| Джиттер |
150 пс |
| Объем энергонезависимой памяти |
200 ячеек |
| ПСДП /PRBS форма |
| Максимальная скорость передачи данных |
30 МБтс |
40 МБтс |
50 МБтс |
| Длительность фронта/среза импульса |
7 нс – 1000 с |
6 нс – 1000 с |
5 нс – 1000 с |
| Символы |
PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31 |
| Расширенная форма (expression properties) |
| Диапазон частот |
1 мкГц – 15 МГц |
1 мкГц – 20 МГц |
1 мкГц – 25 МГц |
| Математическая функция |
Sin, cos, tan, sinc, abs, ln, sqrt, acos, asin, atan, sinh, tanh, ceil, exp, fabs, floor, lg, cosh |
| Математические операции |
+ , - , * , / , ^ |
| Единицы измерения |
°, rad |
| Форма гармоник |
| Диапазон частот |
1 мкГц – 30 МГц |
1 мкГц – 40 МГц |
1 мкГц – 50 MГц |
| Номер гармоники |
2 16 |
| Тип |
Нечетные, Четные, Все, Пользовательские |
| Диапазон амплитуды |
1 мВ – 10 В пипк-пик
Установка на основе выбранного номера последовательности гармоник |
| Фаза |
От -360° до 360°
Установка на основе выбранного номера последовательности гармоник |
| Белый шум |
| Полоса частот |
1 мкГц – 60 МГц |
1 мкГц – 80 МГц |
1 мкГц – 120 МГц |
| МОДУЛЯЦИИ |
| АМ |
| Формы несущей |
Синусоида, меандр, пила, произвольная, импульс |
| Источник модуляции |
Внутренний/внешний |
| Модулирующее колебание |
Синусоида, меандр, пила, шум, произвольная |
| Коэффициент АМ |
0 – 120 % (АМ) |
| Частота модуляции |
2 мГц – 1 МГц |
| ЧМ |
| Формы несущей |
Синусоида, меандр, пила, произвольная, импульс |
| Источник модуляции |
Внутренний/внешний |
| Модулирующее колебание |
Синусоида, меандр, пила, шум, произвольная |
| Девиация частоты |
DC-30 МГЦ |
DC-40 МГЦ |
DC-60 МГЦ |
| Частота модуляции |
2 мГц – 1 МГц |
| ФМ |
| Формы несущей |
Синусоида, меандр, пила, произвольная |
| Источник модуляции |
Внутренний/внешний |
| Модулирующее колебание |
Синусоида, меандр, пила, шум, произвольная |
| Девиация фазы |
0 – 360° |
| Частота модуляции |
2 мГц – 1 МГц |
| АМ модуляция с двумя боковыми полосами (DSB-AM) |
| Формы несущей |
Синусоида, меандр, пила, произвольная, импульс |
| Источник модуляции |
Внутренний/внешний |
| Модулирующее колебание |
Синусоида, меандр, пила, шум, произвольная |
| Коэффициент модуляции |
0% – 100% |
| Частота модуляции |
2 мГц – 1 МГц |
| АМН |
| Формы несущей |
Синусоида, меандр, пила, произвольная, импульс |
| Источник модуляции |
Внутренний/внешний |
| Модулирующее колебание |
Меандр (скважность 50 %) |
| Частота модуляции |
2 мГц – 1 МГц |
| ЧМН |
| Формы несущей |
Синусоида, меандр, пила, произвольная, импульс |
| Источник модуляции |
Внутренний/внешний |
| Модулирующее колебание |
Меандр (скважность 50 %) |
| Частота скачка |
Частота несущей |
| Частота модуляции |
2 мГц – 1 МГц |
| ФМН |
| Формы несущей |
Синусоида, меандр, пила, произвольная |
| Источник модуляции |
Внутренний/внешний |
| Модулирующее колебание |
Меандр (скважность 50 %) |
| Частота модуляции |
2 мГц – 1 МГц |
| Девиация фазы |
От -360 ° до -360 ° |
| Трехпозиционная ЧМН (3FSK) и четырехпозиционная ЧМН (4FSK) |
| Формы несущей |
Синусоида, меандр, пила, произвольная, импульс |
| Источник модуляции |
Внутренний |
| Модулирующее колебание |
Меандр (скважность 50 %) |
| Частота скачка |
Частота несущей |
| Частота модуляции |
2 мГц – 1 МГц |
| Двоичная фазовая манипуляция (BPSK) и квадратичная фазовая манипуляция (QPSK) |
| Формы несущей |
Синусоида, меандр, пила, произвольная |
| Источник модуляции |
Внутренний |
| Символы |
PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31 |
| Максимальная скорость передачи данных |
2 мБтс – 1 МБтс |
| Девиация фазы |
От -360 ° до -360 ° |
| Манипуляция медленного колебания (OSK) ФМН |
| Формы несущей |
Синусоида |
| Источник модуляции |
Внутренний/внешний |
| Время колебания |
5 нс – 250 с |
| Частота модуляции |
2 мГц – 1 МГц |
| Модуляция сумм (SUM) |
| Формы несущей |
Синусоида, меандр, пила, произвольная, шум, импульс, гармоники |
| Источник модуляции |
Внутренний/внешний |
| Модулирующее колебание |
Синусоида, меандр, пила, шум, произвольная |
| Коэффициент АМ |
0 – 100 % |
| Частота модуляции |
2 мГц – 1 МГц |
| Модуляция методом квадратичных амплитуд (QAM) |
| Формы несущей |
Синусоида |
| Канстелляционная диаграмма |
QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 |
| Символы |
PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31 |
| Максимальная скорость передачи данных |
2 мб/с – 1 Мб/с |
| ШИМ |
| Формы несущей |
Импульс |
| Источник модуляции |
Внутренний/внешний |
| Модулирующее колебание |
Синусоида, меандр, пила, шум, произвольная |
| Диапазон ШИМ |
0% – 49,99% |
| Частота модуляции |
2 мГц – 1 МГц |
| ГКЧ (Sweep) |
| Формы несущей |
Синусоида, меандр, пила, произвольная, импульс |
| Закон качания |
Линейный, логарифмический, ступенчатый |
| Источник запуска |
Внутренний/внешний/ручной |
| Тип запуска |
По фронту/ По срезу |
| Режим запуска |
Вкл/выкл |
| Диапазон установки времени качания |
1 мс – 500 с ±0,1% (Лин,лог) |
| Диапазон установки времени удержания |
1 мс – 500 с ±0,1% |
| Номера ступеней |
2-2048 |
| Пакетный режим (Burst) |
| Модулирующее колебание |
Синусоида, меандр, пила, импульс, произвольный |
| Режим запуска |
N-цикл, бесконечный, стробированный |
| Начальная/конечная фаза |
От -360° …до 360° |
| Источник запуска |
Внутренний/внешний/ручной |
| Тип запуска |
По фронту/ По срезу |
| Режим запуска |
Вкл/выкл |
| Период повторения |
1 мкс – 500 с |
| Число импульсов в пакете |
1 – 50000 |
| Полярность |
Положительная/отрицательная (уровень TTL) |
| Частотомер |
| Частотный диапазон |
100 мкГц – 200 МГц |
| Входной уровень |
TTL |
| Точность измерения |
7 разрядов |
| Параметры дополнительных входов/выходов |
| Вход/выход внешнего опорного сигнала |
10 МГц±50 Гц; входной уровень TTL, сопротивление
10 кОм вход/50 Ом выход, время блокировки <1 c |
| Вход пускового сигнала внешней синхронизации (TR IN) |
Входной уровень TTL; наклон пускового фронта нарастающий/убывающий, время отклика <1 мкс, ширина импульса > 100 нс, входное сопротивление: 10 кОм |
| Выход пускового сигнала синхронизации (TR OUT) |
Выходной уровеньTTL, ширина импульса > 400 нс выходное сопротивление 50 Ом |
| Выход внешней модуляции |
Выходной уровень: TTL; диапазон частот 1 мкГц-10 МГц, выходное сопротивление: 50 Ом; развязка по постоянному току |
| Вход внешней модуляции |
Глубина модуляции (100 %), входной уровень: ±5 В пик; сопротивление 5 кОм |
| Общие характеристики |
| ЖК-дисплей |
Цветной графический TFT, диагональ 11 см, разрешение: WVGA 480х272 |
| Интерфейс |
USB, LAN |
| Напряжение питания |
100-240 В (±10 %), 50 / 60 Гц
100-120 В (±10 %), 400 Гц |
| Потребляемая мощность |
<50 Вт |
| Условия эксплуатации |
10 °C ...+40 °C, относительная влажность ≤90 % (при +35 °C) |
| Условия хранения |
-20 °C... +60 °C, относительная влажность ≤ 60 % (при +35 °C) |
| Габаритные размеры |
215 × 103 × 316 мм |
| Масса |
2,2 кг |
