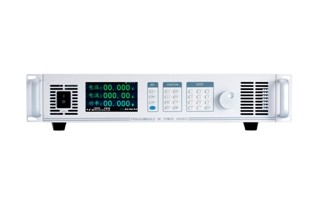

АКИП-1166-2-60-80 источник питания

Код: 021174

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Источник питания АКИП-1166-2-60-80 - это высокоточный прибор с двумя каналами электропитания, который способен выдавать постоянное напряжение до 60 вольт и ток до 80 ампер. Он обладает высокой точностью установки выходных параметров - ±0,1%, и обеспечивает защиту от перенапряжения, перегрузки, короткого замыкания и перегрева. Устройство оснащено цифровыми дисплеями, которые позволяют контролировать выходное напряжение, ток, мощность и температуру. Встроенный вентилятор эффективно охлаждает источник питания при высоких нагрузках, а металлический корпус обеспечивает его прочность и долговечность.

Особенности источника питания АКИП-1166-2-60-80:

импульсный источник питания: выходное напряжение 60 В, выходной ток 80 А;
максимальное разрешение – 1 мВ/ 0,1 мА;
высокая стабильность, низкие пульсации;
скорость нарастания 10…90% - ˂20 мс;
параллельное объединение двух источников;
создание и воспроизведение тестовых последовательностей без использования ПК - 50 шагов;
память 128 состояний;
цветной графический дисплей;
порт CAN для последовательного или параллельного объединения источников;
интерфейс: RS-485, Аналоговый (опция);
исполнение с возможностью встраивания в стойку 19”.

Модель	Выходное напряжение, В	Выходной ток, А	Мощность, Вт
АКИП-1166-1-60-30	0…60	0…30	1000
АКИП-1166-1-100-15	0…100	0…15	1000
АКИП-1166-1-200-8	0…200	0…8	1000
АКИП-1166-1-300-5	0…300	0…5	1000
АКИП-1166-2-45-100	0…45	0…100	2000
АКИП-1166-2-60-80	0…60	0…80	2000
АКИП-1166-2-80-60	0…80	0…60	2000
АКИП-1166-2-100-45	0…100	0…45	2000
АКИП-1166-2-150-30	0…150	0…30	2000
АКИП-1166-2-200-23	0…200	0…23	2000
АКИП-1166-2-300-15	0…300	0…15	2000
АКИП-1166-2-400-12	0…400	0…12	2000
АКИП-1166-2-500-9	0…500	0…9	2000
АКИП-1166-2-600-8	0…600	0…8	2000
АКИП-1166-3-45-100	0…45	0…100	3000
АКИП-1166-3-60-80	0…60	0…80	3000
АКИП-1166-3-80-60	0…80	0…60	3000
АКИП-1166-3-100-45	0…100	0…45	3000
АКИП-1166-3-150-30	0…150	0…30	3000
АКИП-1166-3-200-23	0…200	0…23	3000
АКИП-1166-3-300-15	0…300	0…15	3000
АКИП-1166-3-400-12	0…400	0…12	3000
АКИП-1166-3-500-9	0…500	0…9	3000
АКИП-1166-3-600-8	0…600	0…8	3000
АКИП-1166-6-100-100	0…100	0…100	6000
АКИП-1166-6-150-67	0…150	0…67	6000
АКИП-1166-6-200-50	0…200	0…50	6000
АКИП-1166-6-250-40	0…250	0…40	6000
АКИП-1166-6-300-34	0…300	0…34	6000
АКИП-1166-6-400-25	0…400	0…25	6000
АКИП-1166-6-500-20	0…500	0…20	6000
АКИП-1166-6-600-17	0…600	0…17	6000
АКИП-1166-6-1000-10	0…1000	0…10	6000
АКИП-1166-6-1500-4	0…1500	0…4	6000
АКИП-1166-8-100-100	0…100	0…100	8000
АКИП-1166-8-150-67	0…150	0…67	8000
АКИП-1166-8-200-50	0…200	0…50	8000
АКИП-1166-8-250-40	0…250	0…40	8000
АКИП-1166-8-300-34	0…300	0…34	8000
АКИП-1166-8-400-25	0…400	0…25	8000
АКИП-1166-8-500-20	0…500	0…20	8000
АКИП-1166-8-600-17	0…600	0…17	8000
АКИП-1166-8-1000-10	0…1000	0…10	8000
АКИП-1166-8-1500-5	0…1500	0…5	8000

Технические характеристики источника питания АКИП-1166-2-60-80:

Параметр	Значение
Установка выходных параметров
Погрешность U установки	±0,1%
Погрешность I установки	±0,15%
Время нарастания напряжения	Без нагрузки: ≤ 20 мс С полной нагрузкой: ≤ 20 мс
Стабилизация напряжения (CV)
Нестабильность	При изменении напряжения питания: ≤0,05% При изменении тока нагрузки: ≤0,05%
Уровень пульсаций	0,1% установленного значения
Стабилизация тока (CC)
Нестабильность	При изменении напряжения питания: ≤0,1% При изменении тока нагрузки: ≤0,05%
Общие данные
Напряжение питания	220 В (±10 %), 50/60 Гц (Источники питания 1,2,3 кВт) 380 В (±10 %), 50/60 Гц три фазы (Источники питания 6, 8 кВт)
Память	50 ячеек для тестовых последовательностей 128 ячеек для настроек
Компенсация падения напряжения (Vsense)	До 5 %
Интерфейс	RS-485, аналоговый (опция) Порт CAN для последовательного или параллельного объединения источников
Рабочие условия	0…40 °C; влажность: ≤ 80 %
Условия хранения	-10…70 °С; влажность: ≤ 80 %
Габаритные размеры (ВхШхГ)	325 х 88 х 450 мм (Источники питания 1 и 2 кВт) 425 х 88 х 450 мм (Источники питания 2 и 3 кВт) 425 х 132 х 551,5 мм (Источники питания 6 и 8 кВт)
Масса	9 кг (Источники питания 1 кВт) 11 кг (Источники питания 2 кВт) 14 кг (Источники питания 3 кВт) 25 кг (Источники питания 6 и 8 кВт)
