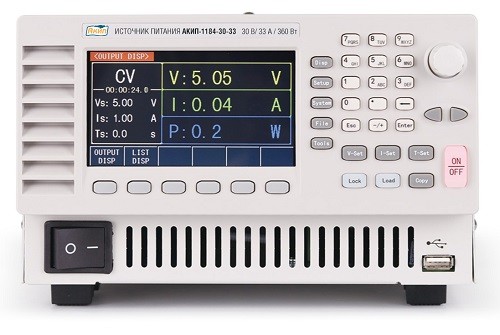

Особенности источника питания АКИП-1184:
- один канал: выходное напряжение до 800 В, выходной ток до 100 А, максимальная мощность до 1080 Вт;
- импульсные источники питания;
- режим стабилизации тока (СС) и напряжения (CV);
- защита от перенапряжения (OVP), перегрузки по току (OCP) и от перегрева (OTP);
- подключение удаленной нагрузки по 4-х проводной схеме;
- регулировка скорости нарастания / спада напряжения и тока;
- регулировка внутреннего сопротивления;
- функция таймера (0,1…3600,0 с);
- последовательно (2 штуки приборы 30 В и 80 В) и параллельное (3 штуки) объединение источников питания;
- создание и воспроизведение тестовых последовательностей без использования ПК (10 файлов по 10 шагов);
- встроенные интерфейсы ДУ: RS-232, USB, LAN, Аналоговый.
|
Модификация
|
Выходное напряжение, В
|
Выходной ток,
А
|
Разрешение мВ/ мА
|
Мощность,
Вт
|
|
АКИП-1184-30-60
|
0…30
|
0…60
|
10/10
|
720
|
|
АКИП-1184-30-100
|
0…30
|
0…100
|
10/10
|
1080
|
|
АКИП-1184-80-12,5
|
0…80
|
0…12,5
|
10/10
|
360
|
|
АКИП-1184-80-25
|
0…80
|
0…25
|
10/10
|
720
|
|
АКИП-1184-80-72,5
|
0…80
|
0…72,5
|
10/10
|
1080
|
|
АКИП-1184-250-4,2
|
0…250
|
0…4,5
|
100/1
|
360
|
|
АКИП-1184-250-8,4
|
0…250
|
0…8,4
|
100/1
|
720
|
|
АКИП-1184-250-12,6
|
0…250
|
0…12,6
|
100/10
|
1080
|
|
АКИП-1184-800-1,32
|
0…800
|
0…1,32
|
100/1
|
360
|
|
АКИП-1184-800-2,64
|
0…800
|
0…2,64
|
100/1
|
720
|
|
АКИП-1184-800-3,96
|
0…800
|
0…3,96
|
100/1
|
1080
|
Технические характеристики источника питания АКИП-1184-250-8,4:
|
Параметр
|
Значение
|
|
Установка выходных параметров
|
|
Погрешность установки напряжения
|
±(0,1 % + 10 мВ) модели 30, 80 В
±(0,1 % + 200 мВ) модели 250 В
±(0,1 % + 400 мВ) модели 800 В
|
|
Погрешность измерения напряжения
|
±(0,1 % + 20 мВ) модели 30, 80 В
±(0,1 % + 200 мВ) модели 250 В
±(0,1 % + 400 мВ) модели 800 В
|
|
Погрешность установки тока
|
АКИП-1184-30-60
|
±(0,1 % + 60 мА)
|
|
АКИП-1184-30-100
|
±(0,1 % + 100 мА)
|
|
АКИП-1184-80-12,5
|
±(0,1 % + 20 мА)
|
|
АКИП-1184-80-25
|
±(0,1 % + 40 мА)
|
|
АКИП-1184-80-72,5
|
±(0,1 % + 50 мА)
|
|
АКИП-1184-250-4,2
|
±(0,1 % + 5 мА)
|
|
АКИП-1184-250-8,4
|
±(0,1 % + 10 мА)
|
|
АКИП-1184-250-12,6
|
±(0,1 % + 20 мА)
|
|
АКИП-1184-800-1,32
|
±(0,1 % + 2 мА)
|
|
АКИП-1184-800-2,64
|
±(0,1 % + 4 мА)
|
|
АКИП-1184-800-3,96
|
±(0,1 % + 6 мА)
|
|
Погрешность измерения тока
|
АКИП-1184-30-60
|
±(0,1 % + 70 мА)
|
|
АКИП-1184-30-100
|
±(0,1 % + 100 мА)
|
|
АКИП-1184-80-12,5
|
±(0,1 % + 20 мА)
|
|
АКИП-1184-80-25
|
±(0,1 % + 40 мА)
|
|
АКИП-1184-80-72,5
|
±(0,1 % + 50 мА)
|
|
АКИП-1184-250-4,2
|
±(0,1 % + 5 мА)
|
|
АКИП-1184-250-8,4
|
±(0,1 % + 10 мА)
|
|
АКИП-1184-250-12,6
|
±(0,1 % + 20 мА)
|
|
АКИП-1184-800-1,32
|
±(0,1 % + 2 мА)
|
|
АКИП-1184-800-2,64
|
±(0,1 % + 4 мА)
|
|
АКИП-1184-800-3,96
|
±(0,1 % + 6 мА)
|
|
Стабилизация напряжения
|
|
Нестабильность
|
при измерении напряжения питания
|
±18 мВ – модели 30 Вольт
±43 мВ – модели 80 Вольт
±128 мВ – модели 250 Вольт
±403 мВ – модели 800 Вольт
|
|
при измерении тока нагрузки
|
±20 мВ – модели 30 Вольт
±45 мВ – модели 80 Вольт
±130 мВ – модели 250 Вольт
±405 мВ – модели 800 Вольт
|
|
Уровень пульсаций (пик-пик)
|
АКИП-1184-30-60
|
±80 мВ
|
|
АКИП-1184-30-100
|
±100 мВ
|
|
АКИП-1184-80-12,5
|
±60 мВ
|
|
АКИП-1184-80-25
|
±80 мВ
|
|
АКИП-1184-80-72,5
|
±100 мВ
|
|
АКИП-1184-250-4,2
|
±80 мВ
|
|
АКИП-1184-250-8,4
|
±100 мВ
|
|
АКИП-1184-250-12,6
|
±120 мВ
|
|
АКИП-1184-800-1,32
|
±150 мВ
|
|
АКИП-1184-800-2,64
|
±200 мВ
|
|
АКИП-1184-800-3,96
|
±200 мВ
|
|
Уровень пульсаций (скз)
|
АКИП-1184-30-60
|
±11 мВ
|
|
АКИП-1184-30-100
|
±14 мВ
|
|
АКИП-1184-80-12,5
|
±7 мВ
|
|
АКИП-1184-80-25
|
±11 мВ
|
|
АКИП-1184-80-72,5
|
±14 мВ
|
|
АКИП-1184-250-4,2
|
±15 мВ
|
|
АКИП-1184-250-8,4
|
±15 мВ
|
|
АКИП-1184-250-12,6
|
±15 мВ
|
|
АКИП-1184-800-1,32
|
±30 мВ
|
|
АКИП-1184-800-2,64
|
±30 мВ
|
|
АКИП-1184-800-3,96
|
±30 мВ
|
|
Стабилизация тока
|
|
Нестабильность при измерении напряжения питания
|
АКИП-1184-30-60
|
±77 мА
|
|
АКИП-1184-30-100
|
±113 мА
|
|
АКИП-1184-80-12,5
|
±18,5 мА
|
|
АКИП-1184-80-25
|
±32 мА
|
|
АКИП-1184-80-72,5
|
±45,5 мА
|
|
АКИП-1184-250-4,2
|
± 9,5 мА
|
|
АКИП-1184-250-8,4
|
±14 мА
|
|
АКИП-1184-250-12,6
|
±18,5 мА
|
|
АКИП-1184-800-1,32
|
±6,44 мА
|
|
АКИП-1184-800-2,64
|
±7,88 мА
|
|
АКИП-1184-800-3,96
|
±9,32 мА
|
|
Нестабильность при измерении напряжения нагрузки
|
АКИП-1184-30-60
|
±77 мА
|
|
АКИП-1184-30-100
|
±113 мА
|
|
АКИП-1184-80-12,5
|
±18,5 мА
|
|
АКИП-1184-80-25
|
±32 мА
|
|
АКИП-1184-80-72,5
|
±45,5 мА
|
|
АКИП-1184-250-4,2
|
±9,5 мА
|
|
АКИП-1184-250-8,4
|
±14 мА
|
|
АКИП-1184-250-12,6
|
±18,5 мА
|
|
АКИП-1184-800-1,32
|
±6,44 мА
|
|
АКИП-1184-800-2,64
|
±7,88 мА
|
|
АКИП-1184-800-3,96
|
±9,32 мА
|
|
Уровень пульсаций (скз)
|
АКИП-1184-30-60
|
±144 мА
|
|
АКИП-1184-30-100
|
±216 мА
|
|
АКИП-1184-80-12,5
|
±27 мА
|
|
АКИП-1184-80-25
|
±54 мА
|
|
АКИП-1184-80-72,5
|
±81 мА
|
|
АКИП-1184-250-4,2
|
±10 мА
|
|
АКИП-1184-250-8,4
|
±20 мА
|
|
АКИП-1184-250-12,6
|
±30 мА
|
|
АКИП-1184-800-1,32
|
±5 мА
|
|
АКИП-1184-800-2,64
|
±10 мА
|
|
АКИП-1184-800-3,96
|
±15 мА
|
|
Общие характеристики
|
|
Скорость нарастания (без нагрузки и с нагрузкой)
|
50 мс – модели 30, 80 В
100 мс – модели 250 В
150 мс – модели 800 В
|
|
Скорость спада (без нагрузки и с нагрузкой)
|
500 мс / 50 мс – модели 30, 80 В
1200 мс / 150 мс – модели 250 В
2000 мс / 300 мс – модели 800 В
|
|
Эффективность
|
75 % – модели 30 Вольт
76 % – модели 80 Вольт
77 % – модели 250 Вольт
78 % – модели 800 Вольт
|
|
Фактор мощности
|
0,97
|
|
Интерфейс
|
дистанционное управление: RS-232, USB, LAN, аналоговый
|
|
Напряжение питания
|
230 В (± 10 %), 50/60 Гц
|
|
Габаритные размеры
|
215 х 146 х 420 мм (215х132х420 только прибор)
|
|
Масса
|
7,5 кг
|
1. Источник питания АКИП-1184-250-8,4 - 1 шт.
