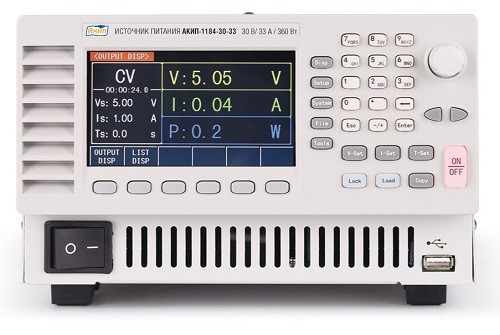

АКИП-1184-30-33 источник питания

Код: 023793

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Описание Источника питания АКИП-1184-30-33

Один канал: выходное напряжение до 800 В, выходной ток до 100 А, макс. мощность до 1080 Вт
Импульсные источники питания
Режим стабилизации тока (СС) и напряжения (CV)
Защита от перенапряжения (OVP), перегрузки по току (OCP) и от перегрева (OTP)
Подключение удаленной нагрузки по 4-х проводной схеме
Регулировка скорости нарастания / спада напряжения и тока
Регулировка внутреннего сопротивления
Функция таймера (0,1…3600,0 с)
Последовательно (2 шт приборы 30 В и 80 В) и параллельное (3 шт) объединение источников питания
Создание и воспроизведение тестовых последовательностей без использования ПК (10 файлов по 10 шагов)
Встроенные интерфейсы ДУ: RS-232, USB, LAN, Аналоговый

МОДЕЛЬ	Выходное напряжение В	Выходной ток А	Разрешение мВ/ мА	Мощность Вт
АКИП-1184-30-33	0…30	0…33	10/10	360
АКИП-1184-30-66	0…30	0…66	10/10	720
АКИП-1184-30-100	0…30	0…100	10/10	1080
АКИП-1184-80-12,5	0…80	0…12,5	10/10	360
АКИП-1184-80-25	0…80	0…25	10/10	720
АКИП-1184-80-37,5	0…80	0…37,5	10/10	1080
АКИП-1184-250-4,2	0…250	0…4,5	100/1	360
АКИП-1184-250-8,4	0…250	0…8,4	100/1	720
АКИП-1184-250-12,6	0…250	0…12,6	100/10	1080
АКИП-1184-800-1,32	0…800	0…1,32	100/1	360
АКИП-1184-800-2,64	0…800	0…2,64	100/1	720
АКИП-1184-800-3,96	0…800	0…3,96	100/1	1080

Технические параметры			Значения
Установка Выходных Параметров	Погрешность установки напряжения		±(0,1 % + 10 мВ) модели 30, 80 В ±(0,1 % + 200 мВ) модели 250 В ±(0,1 % + 400 мВ) модели 800 В
	Погрешность измерения напряжения		±(0,1 % + 20 мВ) модели 30, 80 В ±(0,1 % + 200 мВ) модели 250 В ±(0,1 % + 400 мВ) модели 800 В
	Погрешность установки тока		±(0,1 % + 30 мА) - АКИП-1184-30-33 ±(0,1 % + 60 мА) - АКИП-1184-30-60 ±(0,1 % + 100 мА) - АКИП-1184-30-100 ±(0,1 % + 20 мА) - АКИП-1184-80-12,5 ±(0,1 % + 40 мА) - АКИП-1184-80-25 ±(0,1 % + 50 мА) - АКИП-1184-80-72,5 ±(0,1 % + 5 мА) - АКИП-1184-250-4,2 ±(0,1 % + 10 мА) - АКИП-1184-250-8,4 ±(0,1 % + 20 мА) - АКИП-1184-250-12,6 ±(0,1 % + 2 мА) - АКИП-1184-800-1,32 ±(0,1 % + 4 мА) - АКИП-1184-800-2,64 ±(0,1 % + 6 мА) - АКИП-1184-800-3,96
	Погрешность измерения тока		±(0,1 % + 40 мА) - АКИП-1184-30-33 ±(0,1 % + 70 мА) - АКИП-1184-30-60 ±(0,1 % + 100 мА) - АКИП-1184-30-100 ±(0,1 % + 20 мА) - АКИП-1184-80-12,5 ±(0,1 % + 40 мА) - АКИП-1184-80-25 ±(0,1 % + 50 мА) - АКИП-1184-80-72,5 ±(0,1 % + 5 мА) - АКИП-1184-250-4,2 ±(0,1 % + 10 мА) - АКИП-1184-250-8,4 ±(0,1 % + 20 мА) - АКИП-1184-250-12,6 ±(0,1 % + 2 мА) - АКИП-1184-800-1,32 ±(0,1 % + 4 мА) - АКИП-1184-800-2,64 ±(0,1 % + 6 мА) - АКИП-1184-800-3,96
Стабилизация Напряжения	Нестабильность	при изм. напряжения	±18 мВ – модели 30 Вольт ±43 мВ – модели 80 Вольт
		питания	±128 мВ – модели 250 Вольт
			±403 мВ – модели 800 Вольт
		при изм. тока нагрузки	±20 мВ – модели 30 Вольт ±45 мВ – модели 80 Вольт
			±130 мВ – модели 250 Вольт
			±405 мВ – модели 800 Вольт
	Уровень пульсаций (пик-пик)		±60 мВ - АКИП-1184-30-33
			±80 мВ - АКИП-1184-30-60
			±100 мВ - АКИП-1184-30-100
			±60 мВ - АКИП-1184-80-12,5
			±80 мВ - АКИП-1184-80-25
			±100 мВ - АКИП-1184-80-72,5
			±80 мВ - АКИП-1184-250-4,2
			±100 мВ - АКИП-1184-250-8,4
			±120 мВ - АКИП-1184-250-12,6
			±150 мВ - АКИП-1184-800-1,32
			±200 мВ - АКИП-1184-800-2,64
			±200 мВ - АКИП-1184-800-3,96
	Уровень пульсаций (скз)		±7 мВ - АКИП-1184-30-33
			±11 мВ - АКИП-1184-30-60
			±14 мВ - АКИП-1184-30-100
			±7 мВ - АКИП-1184-80-12,5
			±11 мВ - АКИП-1184-80-25
			±14 мВ - АКИП-1184-80-72,5
			±15 мВ - АКИП-1184-250-4,2
			±15 мВ - АКИП-1184-250-8,4
			±15 мВ - АКИП-1184-250-12,6
			±30 мВ - АКИП-1184-800-1,32
			±30 мВ - АКИП-1184-800-2,64
			±30 мВ - АКИП-1184-800-3,96
Стабилизация Тока	Нестабильность	при изм. напряжения	±41 мА - АКИП-1184-30-33 ±77 мА - АКИП-1184-30-60
		питания	±113 мА - АКИП-1184-30-100
			±18,5 мА - АКИП-1184-80-12,5
			±32 мА - АКИП-1184-80-25
			±45,5 мА - АКИП-1184-80-72,5
			± 9,5 мА - АКИП-1184-250-4,2
			±14 мА - АКИП-1184-250-8,4
			±18,5 мА - АКИП-1184-250-12,6
			±6,44 мА - АКИП-1184-800-1,32
			±7,88 мА - АКИП-1184-800-2,64
			±9,32 мА - АКИП-1184-800-3,96
		при изм. напряжения	±41 мА - АКИП-1184-30-33 ±77 мА - АКИП-1184-30-60
		нагрузки	±113 мА - АКИП-1184-30-100
			±18,5 мА - АКИП-1184-80-12,5
			±32 мА - АКИП-1184-80-25
			±45,5 мА - АКИП-1184-80-72,5
			±9,5 мА - АКИП-1184-250-4,2
			±14 мА - АКИП-1184-250-8,4
			±18,5 мА - АКИП-1184-250-12,6
			±6,44 мА - АКИП-1184-800-1,32
			±7,88 мА - АКИП-1184-800-2,64
			±9,32 мА - АКИП-1184-800-3,96
	Уровень пульсаций (скз)		±72 мА - АКИП-1184-30-33
			±144 мА - АКИП-1184-30-60
			±216 мА - АКИП-1184-30-100
			±27 мА - АКИП-1184-80-12,5
			±54 мА - АКИП-1184-80-25
			±81 мА - АКИП-1184-80-72,5
			±10 мА - АКИП-1184-250-4,2
			±20 мА - АКИП-1184-250-8,4
			±30 мА - АКИП-1184-250-12,6
			±5 мА - АКИП-1184-800-1,32
			±10 мА - АКИП-1184-800-2,64
			±15 мА - АКИП-1184-800-3,96
Прочее	Скорость нарастания (без нагрузки и с нагрузкой)		50 мс – модели 30, 80 В 100 мс – модели 250 В 150 мс – модели 800 В
Прочее	Скорость спада (без нагрузки и с нагрузкой)		500 мс / 50 мс – модели 30, 80 В 1200 мс / 150 мс – модели 250 В 2000 мс / 300 мс – модели 800 В
	Эффективность		75% – модели 30 Вольт 76% – модели 80 Вольт 77% – модели 250 Вольт 78% – модели 800 Вольт
	Фактор мощности		0,97
	Интерфейс		ДУ: RS-232, USB, LAN, Аналоговый
	Напряжение питания		230 В (± 10 %), 50/60 Гц
	Габаритные размеры		215 х 146 х 420 мм (215х132х420 только прибор)
	Масса		7,5 кг
