- Бренд: АКИП
Страна бренда: Россия
- Гарантия 1 год

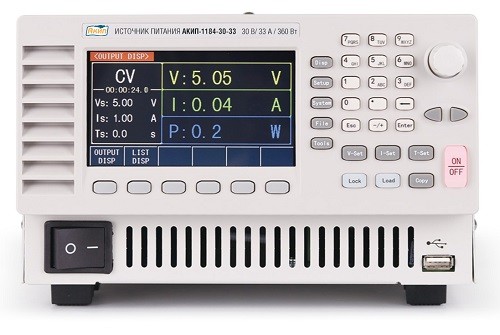

Особенности источника питания АКИП-1184:
- один канал: выходное напряжение до 800 В, выходной ток до 100 А, максимальная мощность до 1080 Вт;
- импульсные источники питания;
- режим стабилизации тока (СС) и напряжения (CV);
- защита от перенапряжения (OVP), перегрузки по току (OCP) и от перегрева (OTP);
- подключение удаленной нагрузки по 4-х проводной схеме;
- регулировка скорости нарастания / спада напряжения и тока;
- регулировка внутреннего сопротивления;
- функция таймера (0,1…3600,0 с);
- последовательно (2 штуки приборы 30 В и 80 В) и параллельное (3 штуки) объединение источников питания;
- создание и воспроизведение тестовых последовательностей без использования ПК (10 файлов по 10 шагов);
- встроенные интерфейсы ДУ: RS-232, USB, LAN, Аналоговый.
| Модификация |
Выходное напряжение, В |
Выходной ток,
А |
Разрешение мВ/ мА |
Мощность,
Вт |
| АКИП-1184-30-60 |
0…30 |
0…60 |
10/10 |
720 |
| АКИП-1184-30-100 |
0…30 |
0…100 |
10/10 |
1080 |
| АКИП-1184-80-12,5 |
0…80 |
0…12,5 |
10/10 |
360 |
| АКИП-1184-80-25 |
0…80 |
0…25 |
10/10 |
720 |
| АКИП-1184-80-72,5 |
0…80 |
0…72,5 |
10/10 |
1080 |
| АКИП-1184-250-4,2 |
0…250 |
0…4,5 |
100/1 |
360 |
| АКИП-1184-250-8,4 |
0…250 |
0…8,4 |
100/1 |
720 |
| АКИП-1184-250-12,6 |
0…250 |
0…12,6 |
100/10 |
1080 |
| АКИП-1184-800-1,32 |
0…800 |
0…1,32 |
100/1 |
360 |
| АКИП-1184-800-2,64 |
0…800 |
0…2,64 |
100/1 |
720 |
| АКИП-1184-800-3,96 |
0…800 |
0…3,96 |
100/1 |
1080 |
Технические характеристики источника питания АКИП-1184:
| Параметр |
Значение |
| Установка выходных параметров |
| Погрешность установки напряжения |
±(0,1 % + 10 мВ) модели 30, 80 В
±(0,1 % + 200 мВ) модели 250 В
±(0,1 % + 400 мВ) модели 800 В |
| Погрешность измерения напряжения |
±(0,1 % + 20 мВ) модели 30, 80 В
±(0,1 % + 200 мВ) модели 250 В
±(0,1 % + 400 мВ) модели 800 В |
| Погрешность установки тока |
АКИП-1184-30-60 |
±(0,1 % + 60 мА) |
| АКИП-1184-30-100 |
±(0,1 % + 100 мА) |
| АКИП-1184-80-12,5 |
±(0,1 % + 20 мА) |
| АКИП-1184-80-25 |
±(0,1 % + 40 мА) |
| АКИП-1184-80-72,5 |
±(0,1 % + 50 мА) |
| АКИП-1184-250-4,2 |
±(0,1 % + 5 мА) |
| АКИП-1184-250-8,4 |
±(0,1 % + 10 мА) |
| АКИП-1184-250-12,6 |
±(0,1 % + 20 мА) |
| АКИП-1184-800-1,32 |
±(0,1 % + 2 мА) |
| АКИП-1184-800-2,64 |
±(0,1 % + 4 мА) |
| АКИП-1184-800-3,96 |
±(0,1 % + 6 мА) |
| Погрешность измерения тока |
АКИП-1184-30-60 |
±(0,1 % + 70 мА) |
| АКИП-1184-30-100 |
±(0,1 % + 100 мА) |
| АКИП-1184-80-12,5 |
±(0,1 % + 20 мА) |
| АКИП-1184-80-25 |
±(0,1 % + 40 мА) |
| АКИП-1184-80-72,5 |
±(0,1 % + 50 мА) |
| АКИП-1184-250-4,2 |
±(0,1 % + 5 мА) |
| АКИП-1184-250-8,4 |
±(0,1 % + 10 мА) |
| АКИП-1184-250-12,6 |
±(0,1 % + 20 мА) |
| АКИП-1184-800-1,32 |
±(0,1 % + 2 мА) |
| АКИП-1184-800-2,64 |
±(0,1 % + 4 мА) |
| АКИП-1184-800-3,96 |
±(0,1 % + 6 мА) |
| Стабилизация напряжения |
| Нестабильность |
при измерении напряжения питания |
±18 мВ – модели 30 Вольт
±43 мВ – модели 80 Вольт
±128 мВ – модели 250 Вольт
±403 мВ – модели 800 Вольт |
| при измерении тока нагрузки |
±20 мВ – модели 30 Вольт
±45 мВ – модели 80 Вольт
±130 мВ – модели 250 Вольт
±405 мВ – модели 800 Вольт |
| Уровень пульсаций (пик-пик) |
АКИП-1184-30-60 |
±80 мВ |
| АКИП-1184-30-100 |
±100 мВ |
| АКИП-1184-80-12,5 |
±60 мВ |
| АКИП-1184-80-25 |
±80 мВ |
| АКИП-1184-80-72,5 |
±100 мВ |
| АКИП-1184-250-4,2 |
±80 мВ |
| АКИП-1184-250-8,4 |
±100 мВ |
| АКИП-1184-250-12,6 |
±120 мВ |
| АКИП-1184-800-1,32 |
±150 мВ |
| АКИП-1184-800-2,64 |
±200 мВ |
| АКИП-1184-800-3,96 |
±200 мВ |
| Уровень пульсаций (скз) |
АКИП-1184-30-60 |
±11 мВ |
| АКИП-1184-30-100 |
±14 мВ |
| АКИП-1184-80-12,5 |
±7 мВ |
| АКИП-1184-80-25 |
±11 мВ |
| АКИП-1184-80-72,5 |
±14 мВ |
| АКИП-1184-250-4,2 |
±15 мВ |
| АКИП-1184-250-8,4 |
±15 мВ |
| АКИП-1184-250-12,6 |
±15 мВ |
| АКИП-1184-800-1,32 |
±30 мВ |
| АКИП-1184-800-2,64 |
±30 мВ |
| АКИП-1184-800-3,96 |
±30 мВ |
| Стабилизация тока |
| Нестабильность при измерении напряжения питания |
АКИП-1184-30-60 |
±77 мА |
| АКИП-1184-30-100 |
±113 мА |
| АКИП-1184-80-12,5 |
±18,5 мА |
| АКИП-1184-80-25 |
±32 мА |
| АКИП-1184-80-72,5 |
±45,5 мА |
| АКИП-1184-250-4,2 |
± 9,5 мА |
| АКИП-1184-250-8,4 |
±14 мА |
| АКИП-1184-250-12,6 |
±18,5 мА |
| АКИП-1184-800-1,32 |
±6,44 мА |
| АКИП-1184-800-2,64 |
±7,88 мА |
| АКИП-1184-800-3,96 |
±9,32 мА |
| Нестабильность при измерении напряжения нагрузки |
АКИП-1184-30-60 |
±77 мА |
| АКИП-1184-30-100 |
±113 мА |
| АКИП-1184-80-12,5 |
±18,5 мА |
| АКИП-1184-80-25 |
±32 мА |
| АКИП-1184-80-72,5 |
±45,5 мА |
| АКИП-1184-250-4,2 |
±9,5 мА |
| АКИП-1184-250-8,4 |
±14 мА |
| АКИП-1184-250-12,6 |
±18,5 мА |
| АКИП-1184-800-1,32 |
±6,44 мА |
| АКИП-1184-800-2,64 |
±7,88 мА |
| АКИП-1184-800-3,96 |
±9,32 мА |
| Уровень пульсаций (скз) |
АКИП-1184-30-60 |
±144 мА |
| АКИП-1184-30-100 |
±216 мА |
| АКИП-1184-80-12,5 |
±27 мА |
| АКИП-1184-80-25 |
±54 мА |
| АКИП-1184-80-72,5 |
±81 мА |
| АКИП-1184-250-4,2 |
±10 мА |
| АКИП-1184-250-8,4 |
±20 мА |
| АКИП-1184-250-12,6 |
±30 мА |
| АКИП-1184-800-1,32 |
±5 мА |
| АКИП-1184-800-2,64 |
±10 мА |
| АКИП-1184-800-3,96 |
±15 мА |
| Общие характеристики |
| Скорость нарастания (без нагрузки и с нагрузкой) |
50 мс – модели 30, 80 В
100 мс – модели 250 В
150 мс – модели 800 В |
| Скорость спада (без нагрузки и с нагрузкой) |
500 мс / 50 мс – модели 30, 80 В
1200 мс / 150 мс – модели 250 В
2000 мс / 300 мс – модели 800 В |
| Эффективность |
75 % – модели 30 Вольт
76 % – модели 80 Вольт
77 % – модели 250 Вольт
78 % – модели 800 Вольт |
| Фактор мощности |
0,97 |
| Интерфейс |
дистанционное управление: RS-232, USB, LAN, аналоговый |
| Напряжение питания |
230 В (± 10 %), 50/60 Гц |
| Габаритные размеры |
215 х 146 х 420 мм (215х132х420 только прибор) |
| Масса |
7,5 кг |
1. Источник питания АКИП-1184-80-37,5 - 1 шт.
Документы АКИП-1184-80-37,5:
Отзывы АКИП-1184-80-37,5:
Пока нет отзывов.
