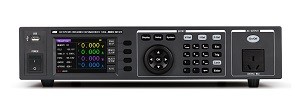

АКИП-1213/2 источник питания

Код: 023941

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Особенности источника питания АКИП-1203/2:

Выходная мощность: 1500 Вт;
Широкий диапазон установки выходных параметров (напряжение, частота, фазовый угол);
Дискретная установка выходных параметров с шагом от 0,01 В;
Низкий коэффициент гармоник (0,5%);
Одновременная индикация: напряжение, частота, ток, полная и активная мощность, коэффициент мощности;
Выход на передней и задней панели;
Защита от перенапряжения, перегрузки по току, по мощности и от перегрева;
Функция установки ограничения тока и напряжения;
Функция диммера (регулировка скважности);
Блокировка клавиш лицевой панели для исключения случайного изменения настроек;
Интерфейсы: GPIB, USB, RS-232, LAN;
ПО для моделирования импульсов, провалов напряжения и других нарушений в сети электропитания.

Параметр	АКИП-1203/1	АКИП-1203/2	АКИП-1203/3
Режим перменного напряжения (V AC)
Диапазон напряжений (с.к.з.)	1…150 В / 2…300 В
Разрешение	0,01 В
Погрешность установки	±0,2% (0,2 %+0,2 х К частоты)х Полную шкалу (10…100 Гц); ±0,3% (0,3 %+0,3 х К частоты)х Полную шкалу (10…5000 Гц)
Пределы выходных токов	6 Аскз(18 Ап-п)1…150 В; 3 Аскз(9 Ап-п)2…300 В	12 Аскз (36 Ап-п)1…150 В; 6 Аскз (18 Ап-п) 2…300 В	24 Аскз (72 Ап-п )1…150 В; 12 Аскз (36 Ап-п) 2…300 В
Коэффициент гармоник	≤ 0,5 % в диапазоне 10…500 Гц; ≤ 2 % в диапазоне 501…5000 Гц
Диапазон частот (f)	10…5000 Гц
Режим постоянного напряжения (V DC)
Диапазон напряжений	±50…200 В / ±50…400 В
Разрешение	10 мВ
Погрешность установки	±(0,2%+0,2% шкалы)
Максимальный ток	3 А / 1,5 А	6А / 3А	12А / 6А
Максимальная выходная мощность	375 Вт	750 Вт	1500 Вт
Выходная частота (Частотомер)
Диапазон измерений	10 …5000 Гц
Разрешение	0,1 Гц
Погрешность измерения	± 0,1%+0,1 Гц (45…999,9 Гц) / ± 0,1%+1 Гц (1…5 кГц)
Переменное выходное напряжение (Вольтметр)
Диапазон измерений	0…300 В
Разрешение	10 мВ
Погрешность измерения	± (0,2%+0,2%шкалы)
Переменный выходной ток (Амперметр)
Диапазон измерений	0…6 скз; 0…9 пик	0…12 скз; 0…18 пик	0…24 скз; 0…72 пик
Разрешение	10 мА
Погрешность измерения	± 0,3%+(0,3%+0,2% х Частота)
Выходная мощность (Ваттметр)
Диапазон измерений	0…750 Вт	0…1500 Вт	0…3000 Вт
Разрешение	10 мВт
Погрешность измерения	± 0,4+(0,04%+0,2% х частота) х шкала
Фаза при включенном выходе
Диапазон измерений	0…360
Разрешение	1º
Погрешность	± 1º (45…65 Гц)
Общие характеристики
Память настроек	30 профилей
Дисплей	ЖК-дисплей (диагональ 14,5 см)
Напряжение питания	1 фаза 220 В ±10 %, 50 Гц
Потребляемая мощность	20 А	40 А	60 А
Интерфейс	USB (TMC), RS-232, GPIB, LAN
Габаритные размеры	483 х 151.3 х 719.62 мм		483 х 347 х 706.37 мм
Масса	50 кг		100 кг
