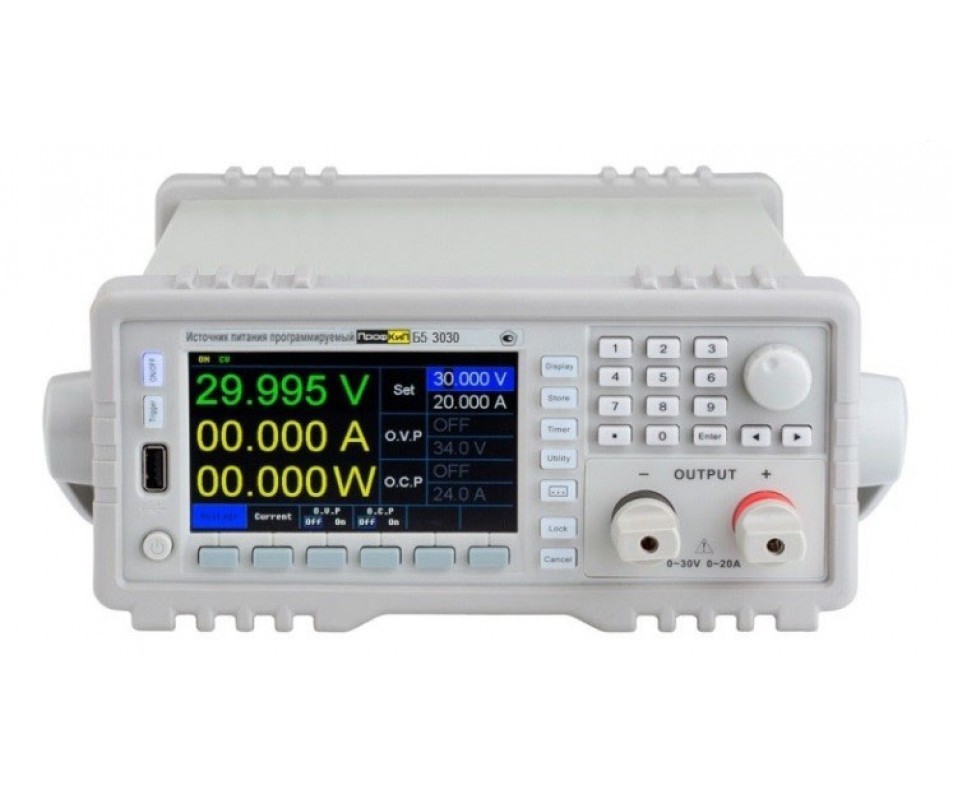

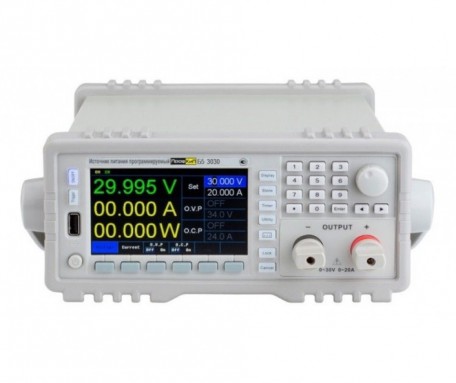

ПрофКиП Б5-3030 источник питания

Код: 015302

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 84431-22
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение Программируемого Источника Питания ПрофКиП Б5-3030

Источники питания программируемые ПрофКиП Б5-3030 предназначены для питания стабилизированным напряжением и током узлов и схем радио-электронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Источники питания отличает высокая точность установки и измерения выходных параметров (напряжения и тока в нагрузке), а так же возможность дистанционного управления параметрами в составе измерительных систем. Источники питания оснащены интерфейсом RS-232 и адаптивной системой охлаждения с низким уровнем шума.

Особенности И Преимущества Источника Питания ПрофКиП Б5-3030

Количество каналов: 1
Выходное напряжение: 0…30В
Выходной ток: 0…30А
Индикация параметров на высокоинформативном ЖК дисплее с диагональю 11 см
Защита от перегрузки, перенапряжения и перегрева
Автоматическое переключение между режимами стабилизации напряжения и тока
Блокировка управления во избежание случайного изменения параметров
Отображение на дисплее сопротивления нагрузки
Функции дистанционного управления
Сохранение в памяти до 100 выходных параметров
Управление выходными параметрами – ручное и дистанционное
Включены в Госреестр средств измерений РФ

Принцип действия источников питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно-импульсной стабилизацией, понижением, выпрямлением и фильтрацией. Управление режимами работы стабилизатора, измерение выходных параметров, ввод параметров и отображение их на дисплее, осуществляется с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников.

Наименование характеристики	Значение
Количество каналов выходного напряжения (тока)	1
Выходное напряжение (дискретность установки)	0…30 В (1 мВ)
Абсолютная погрешность установки выходного напряжения Где U – устанавливаемое значение выходного напряжения (В)	±(0,0003U + 0,01) В
Абсолютная погрешность измерения выходного напряжения по встроенному вольтметру Где U – показания встроенного вольтметра (В)	±(0,0002U + 0,005) В
Выходной ток (дискретность установки)	0…30 А (1 мА)
Абсолютная погрешность установки силы тока	± (0,004I + 0,01) А
Абсолютная погрешность измерения силы тока по встроенному амперметру Где I – показания встроенного амперметра (А)	± (0,003I + 0,01) А
Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального Где U – напряжение, установленное на выходе источника (В)	±(0,0001U + 4 мВ)
Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения Где U – напряжение, установленное на выходе источника (В)	±(0,001U + 6 мВ)
Пульсации и шумы выходного напряжения при токе в нагрузке 0,9Imax, не более	30 мВ (значение «пик-пик»)
Пределы установки ограничения по напряжению (В)	0,1…34
Пределы установки ограничения по току (А)	0,1…34
Дисплей	LCD, цветной. Диагональ 11 см
Количество разрядов вольтметра	5
Количество разрядов амперметра	5

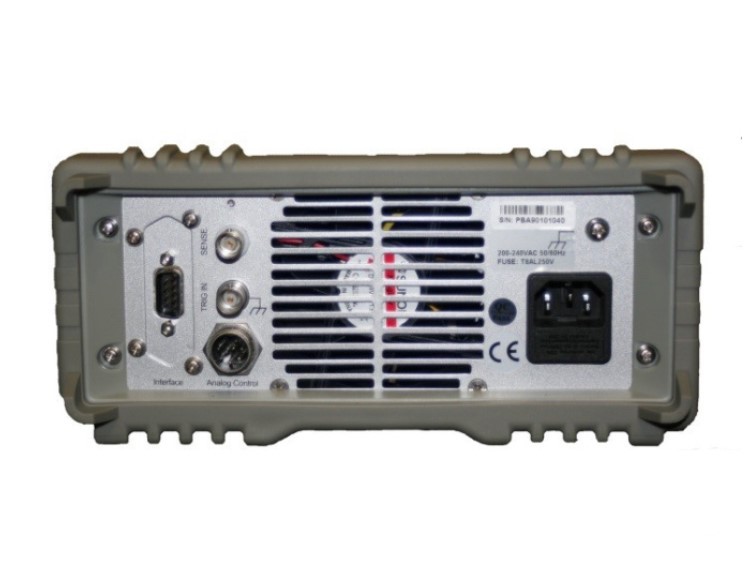

Виды интерфейсных разъёмов	RS-232, RS-485, LAN (опция)
	Аналоговое управление (опция)
Параметры питания	Переменное напряжение 198…242 В 50/60 Гц.
Максимальная потребляемая мощность	1500 ВА
Нормальные условия эксплуатации
Температура окружающей среды	23±5°С
Относительная влажность не более	80%
Рабочие условия эксплуатации
Температура окружающей среды	5…40°С
Относительная влажность не более	80%
Габаритные размеры (ширина х высота х длинна) мм	215 х 89 х 412
Масса кг	5.5

1. Источник питания - 1 шт.;
2. Кабель питания - 1 шт.;
3. Руководство по эксплуатации - 1 шт.;
4. Диск (USB накопитель) с ПО - 1 шт.;
5. Кабель интерфейсный RS-232 - 1 шт.
