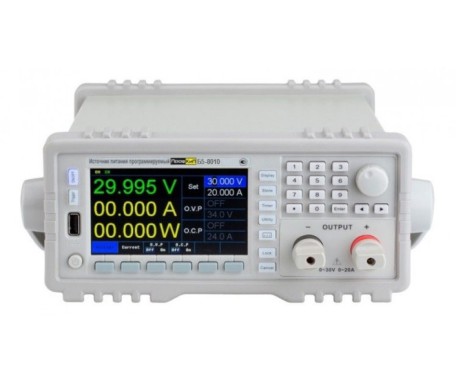

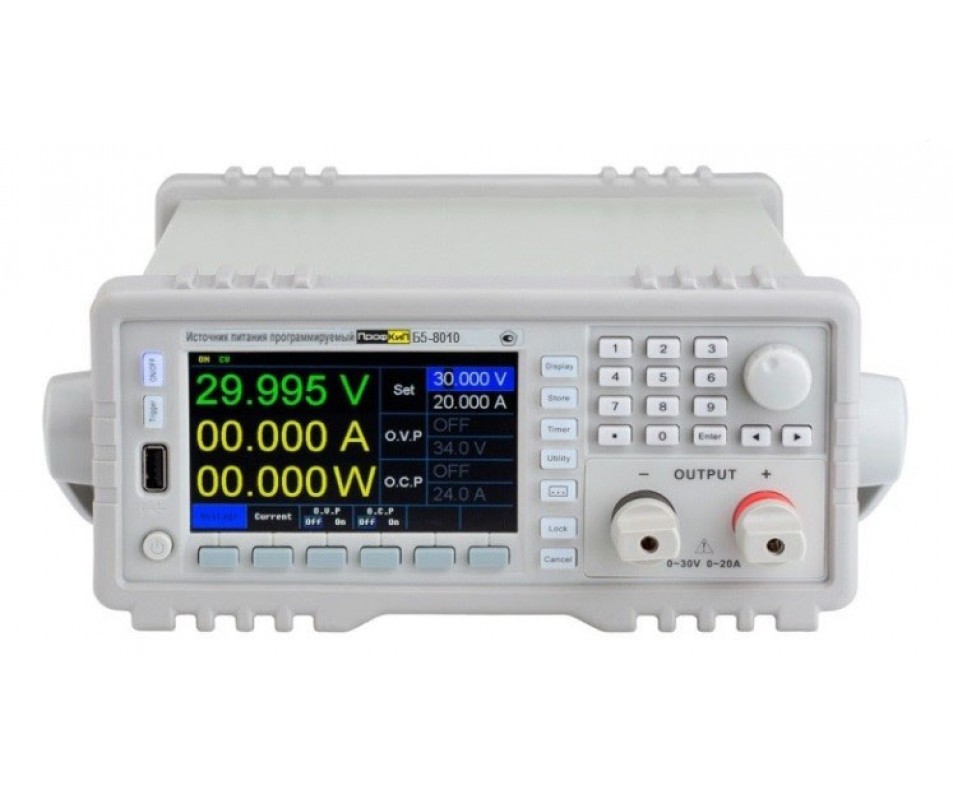

ПрофКиП Б5-8010 источник питания программируемый

Код: 028997

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 84431-22
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение Программируемого Источника Питания ПрофКиП Б5-8010

Источники питания программируемые ПрофКиП Б5-8010 предназначены для питания стабилизированным напряжением и током узлов и схем радио-электронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Источники питания отличает высокая точность установки и измерения выходных параметров (напряжения и тока в нагрузке), а так же возможность дистанционного управления параметрами в составе измерительных систем. Источники питания оснащены интерфейсом RS-232 и адаптивной системой охлаждения с низким уровнем шума.

Особенности И Преимущества Источника Питания ПрофКиП Б5-8010

Количество каналов: 1
Выходное напряжение: 0…80В
Выходной ток: 0…10А
Индикация параметров на высокоинформативном ЖК дисплее с диагональю 11 см
Защита от перегрузки, перенапряжения и перегрева
Автоматическое переключение между режимами стабилизации напряжения и тока
Блокировка управления во избежание случайного изменения параметров
Отображение на дисплее сопротивления нагрузки
Функции дистанционного управления
Сохранение в памяти до 100 выходных параметров
Управление выходными параметрами – ручное и дистанционное
Включены в Госреестр средств измерений РФ

Принцип действия источников питания

Принцип действия источников питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно-импульсной стабилизацией, понижением, выпрямлением и фильтрацией. Управление режимами работы стабилизатора, измерение выходных параметров, ввод параметров и отображение их на дисплее, осуществляется с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников.

Дисплей	LCD, цветной; диагональ 11 см
Количество разрядов вольтметра	5
Количество разрядов амперметра	5
Виды интерфейсных разъёмов	RS‑232, RS‑485, LAN (опция); аналоговое управление (опция)
Параметры питания	Переменное напряжение 198…242 В, 50/60 Гц
Максимальная потребляемая мощность	1200 ВА
Нормальные условия эксплуатации:
Температура окружающей среды	23±5 °C
Относительная влажность не более	80%
Рабочие условия эксплуатации:
Температура окружающей среды	5…40 °C
Относительная влажность не более	80%
Габаритные размеры (Ш × В × Г), мм	215×89×412
Масса, кг	5,5
Количество каналов выходного напряжения (тока)	1
Выходное напряжение (дискретность установки)	0…80 В (1 мВ)
Абсолютная погрешность установки выходного напряжения где U — устанавливаемое значение выходного напряжения (В)	±(0,0003U+0,01) В
Абсолютная погрешность измерения выходного напряжения по встроенному вольтметру где U — показания встроенного вольтметра (В)	±(0,0002U+0,005) В
Выходной ток (дискретность установки)	0…11 А (1 мА)
Абсолютная погрешность установки силы тока где I — устанавливаемое значение тока (А)	±(0,004I+0,01) А
Абсолютная погрешность измерения силы тока по встроенному амперметру где I — показания встроенного амперметра (А)	±(0,003I+0,01) А
Нестабильность выходного напряжения при изменении напряжения питания на 10 % от номинального где U — напряжение, установленное на выходе источника (В)	±(0,0001U+4 мВ)
Нестабильность выходного напряжения при изменении тока в нагрузке от нуля до максимального значения где U — напряжение, установленное на выходе источника (В)	±(0,001U+5 мВ)
Пульсации и шумы выходного напряжения при токе в нагрузке 0,9Imax, не более	30 мВ (значение «пик‑пик»)
Пределы установки ограничения по напряжению, В	0,1…88
Пределы установки ограничения по току, А	0,1…12

1. Источник питания - 1 шт.;
2. Кабель питания - 1 шт.;
3. Руководство по эксплуатации с методикой поверки ПРШН.418111.200 РЭ - 1 шт.;
4. Диск (USB накопитель) с ПО - 1 шт.;
5. Кабель интерфейсный RS-232 - 1 шт.
