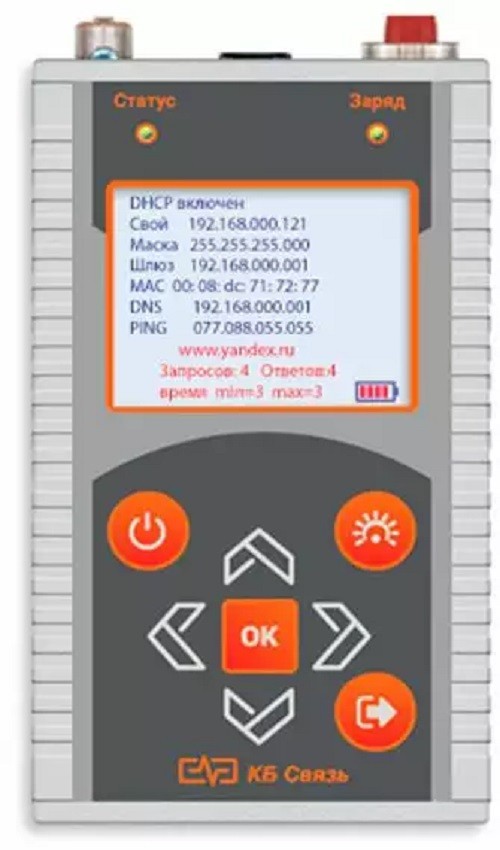

Порт-2М тестер универсальный

Назначение тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + Ethernet-тестер + LAN-тестер + фонарик освещения + генератор 1кГц) Порт-2М:

• измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
• идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
• диагностика компонентов глобальных и локальных вычисли­тельных сетей на физическом и сетевом уровнях;
• определение технического состояния и схемы разводки медного кабеля типов UTP, FTP.

Описание тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + Ethernet-тестер + LAN-тестер + фонарик освещения + генератор 1кГц) Порт-2М:

Ethernet-тестер:

• Определение активного оборудования.
• PING-тест:
  • Опрос хоста (узла) по IP адресу, так и по имени сервера.
  • Опрос хоста (узла) по имени сервера.
  • Режим быстрого старта по сохраненным пользователем адресам.
  • Режим однократного запуска 4-х пакетов.
  • Режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени. Пользователь может настраивать вывод графика как по продолжительности до 100 сек (ось Х) после чего пойдет обновление графика, так и по амплитуде (скорость возврата пакета ось Y) т.е. делать масштабирование для лучшего восприятия.
  • DHCP-тест: поиск DHCP сервера в локальных сетях.

Измеритель мощности оптического сигнала:

• диапазон калиброванных длин волн (нм): 650 до 1650;
• калиброванные длины волн (нм): 850, 1300, 1310, 1490, 1550, 1625;
• диапазон мощности входного сигнала (дБм): +5 ... -60;
• разрешение (дБм): 0,01;
• погрешность: не более 5%;
• тип разъема: универсальный со сменными насадками SC, FC, ST.
• сохранение результатов измерения: 1000 штук;
• выгрузка данных на ПК, формирование отчетов.

Визуальный дефектоскоп:

• длина волны: 650 нм;
• рабочее расстояние: до 8 км;
• тип разъема: универсальный разъем 2,5 мм FC/UPC;
• режим работы: непрерывный CW и импульсный 2 Гц.

LAN-тестер:

• определение правильности обжимки проводов (карта проводов);
• определение повреждений в кабеле:
  • обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
  • короткое замыкание между жилами;
  • перепутанные жилы в паре (reversed pair);
  • перепутанные жилы разных пар (crossed wires);
  • расщепленная пара (split pair);
  • идентификация типа соединения 10/100/1000 Base T;
  • генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
  • входы LAN разъемов защищены от избыточных токов и напряжений.
