- Бренд: КБ Связь
Страна бренда: Россия
- Гарантия 2 года
- Артикул: 5800 8.06
Назначение тестера ADSL, VDSL + рефлектометр + LAN-тестер + LED-фонарь + генератор 1кГц ЮГ-4:
- Диагностика и быстрая оценка качества подключения канала широкополосного доступа с применением технологии семейства ADSL, ADSL2, ADSL2+, VDSL, VDSL2.
- Определение характера неисправностей и расстояния до места повреждения в телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.
- Определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов).
- Определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле.
- Встроенный генератор 1 кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).
- Встроенный светодиодный фонарь для локального освещения места проведения работ.
Описание тестера ADSL, VDSL + рефлектометр + LAN-тестер + LED-фонарь + генератор 1кГц ЮГ-4:
Тестер xDSL:
Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
- технология соединения;
- максимальная скорость;
- достигнутая скорость;
- затухание в линии;
- запас помехоустойчивости – соотношение сигнал/шум SNR;
- выходная мощность;

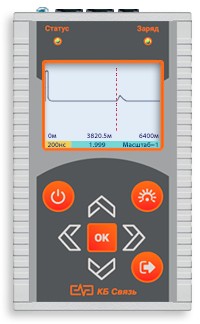

Рефлектометр:
- Диапазон измеряемых расстояний минимальный: от 0 до 80 м.
- Диапазон измеряемых расстояний максимальный: до 7 км.
- Длительность зондирующего импульса: от 7 нс до 20 мкс.
- Амплитуда зондирующего импульса: 5В.
- Максимальное разрешение: 0,25 м.
- Установка коэффициента укорочения с шагом: 0,001.
- Растяжка: возможность растяжки любого участка диапазона до минимального шага.

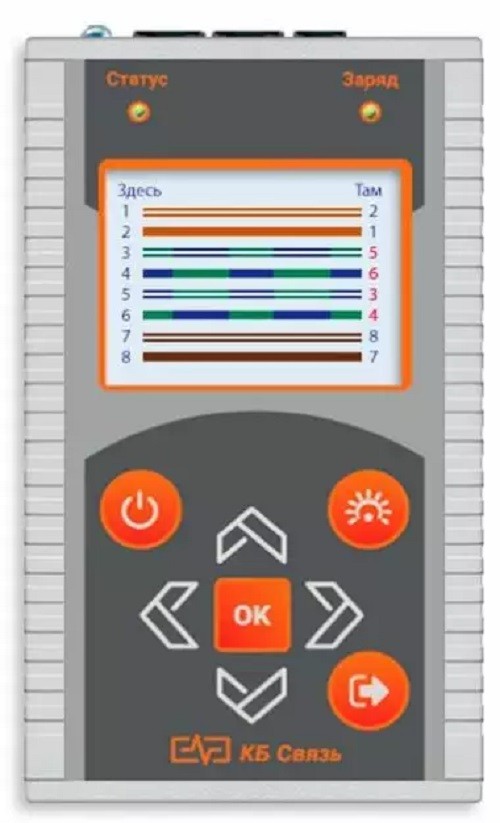

LAN-тестер:
- Определение правильности обжимки проводов (карта проводов).
- Определение повреждений в кабеле:
- обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair).
- Настройка параметров: IP адрес, маска подсети, шлюз.
- Ping-тест.
- Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально).
- Входы LAN разъемов защищены от избыточных токов и напряжений.
