- Бренд: КБ Связь
Страна бренда: Россия
- Гарантия 2 года
- Артикул: 5800 8.14
Назначение тестера универсального (измерителя оптической мощности + дефектоскопа визуального оптического + Ethernet-тестера + DSL-тестера + LAN-тестера) Порт-5:
- измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
- идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
- диагностика компонентов глобальных и локальных вычислительных сетей на физическом и сетевом уровнях;
- диагностика и быстрая оценка качества подключения канала ШПД, с применением технологий семейства ADSL, VDSL;
- определение технического состояния и схемы разводки медного кабеля типов UTP, FTP.
Описание тестера универсального (измерителя оптической мощности + дефектоскопа визуального оптического + Ethernet-тестера + DSL-тестера + LAN-тестера) Порт-5:
Ethernet-тестер
- Определение активного оборудования.
- PING-тест:
- Опрос хоста (узла) по IP адресу, так и по имени сервера.
- Опрос хоста (узла) по имени сервера.
- Режим быстрого старта по сохраненным пользователем адресам.
- Режим однократного запуска 4-х пакетов.

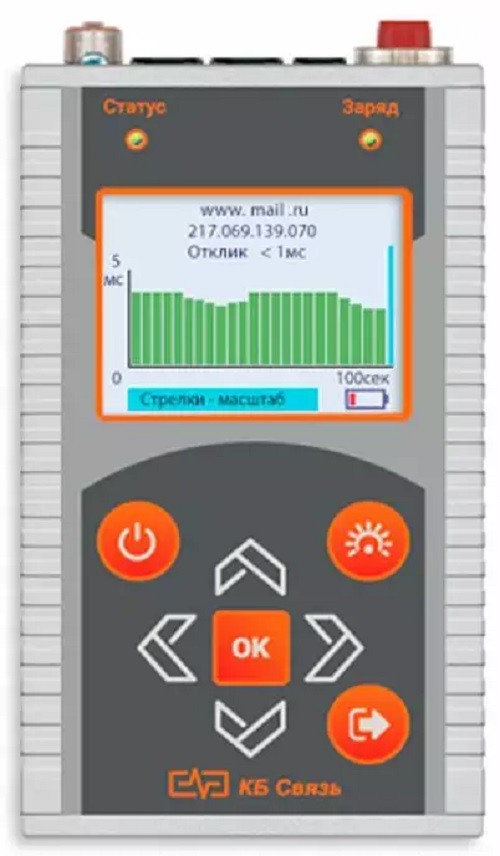

- Режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени. Пользователь может настраивать вывод графика как по продолжительности до 100 секунд (ось Х) после чего пойдет обновление графика, так и по амплитуде (скорость возврата пакета ось Y) то есть делать масштабирование для лучшего восприятия.
- DHCP-тест: поиск DHCP сервера в локальных сетях.
Измеритель мощности оптического сигнала
- Диапазон калиброванных длин волн (нм): 650 до 1650.
- Калиброванные длины волн (нм): 850, 1300, 1310, 1490, 1550, 1625.
- Диапазон мощности входного сигнала (дБм): +5 ... -60.
- Разрешение (дБм): 0,01.
- Погрешность: не более 5%.
- Тип разъема: универсальный со сменными насадками SC, FC, ST.
- Сохранение результатов измерения: 1000 штук.
- Выгрузка данных на ПК, формирование отчетов.
Визуальный дефектоскоп
- Длина волны: 650 нм.
- Рабочее расстояние: до 8 км.
- Тип разъема: универсальный разъем 2,5 мм FC/UPC.
- Режим работы: непрерывный CW и импульсный 2 Гц.
Тестер xDSL
Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
- технология соединения;
- максимальная скорость;
- достигнутая скорость;
- затухание в линии;
- запас помехоустойчивости – соотношение сигнал/шум SNR;
- выходная мощность.
BER – тест
Тест позволяет анализировать количество битовых ошибок и их частоту в передаваемом объеме данных.
LAN-тестер
- Определение правильности обжимки проводов (карта проводов).
- Определение повреждений в кабеле:
- обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 метров;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair).
- Идентификация типа соединения 10/100/1000 Base T.
- Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально).
- Входы LAN разъемов защищены от избыточных токов и напряжений.
