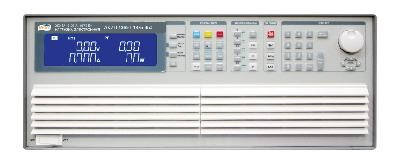

АКИП-1369Т-1875-350 нагрузка электронная

Код: 84370

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Электронная нагрузка АКИП-1369T-1875-350 представляет собой эффективный инструмент для тестирования различного электрического оборудования и электронных компонентов. Поддерживаются режимы работы с постоянным напряжением, постоянным током, постоянным сопротивлением, постоянной мощностью и в динамическом режиме с возможностью переключения частоты до 25 кГц. Благодаря этим возможностям, нагрузка может быть использована для тестирования широкого спектра электронных устройств.

Нагрузка АКИП-1369Т-1875-350 обладает функцией LED-теста, которая дает возможность тестировать источники питания для светодиодов. Также она обеспечивает защиту от таких проблем, как перегрев, превышение тока и напряжения, перепутывание полярности и перенапряжение. Одной из ключевых ее характеристик является высокая скорость измерения и его разрешение, которое достигает 50 килогерц и 1 мВ / 0,1 мА соответственно.

Встроен генератор импульсов, который дает возможность работать в разных режимах: постоянном, импульсном, переходном. Все это обеспечивает точность и реалистичность тестов. Эта нагрузка имеет интерфейс для внешнего аналогового контроля, что дает пользователю возможность управлять ее параметрами в реальном времени. Она оснащена ярким и четким вакуумно-люминесцентным дисплеем. Для достижения высокой точности измерений применяется 4-проводное подключение.

Прибор оснащен встроенной памятью для сохранения и вызова настроек, что упрощает процесс тестирования и сокращает время на настройку параметров. Интеллектуальная система охлаждения обеспечивает стабильную работу прибора даже при высоких нагрузках. Устройство оборудовано интерфейсами RS-232, USB и GPIB для подключения к компьютеру и другим устройствам.

В нашем магазине вы можете купить Нагрузка электронная АКИП-1369Т-1875-350 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности нагрузки электронной АКИП-1369Т-1875-350:

Входные параметры нагрузок: постоянное напряжение до 350 Вскз / 500Вdc, ток до 37,5 Аскз / 56,25 Апик, максимальная мощность 3750 Вт (в режиме «Турбо»);
Диапазон рабочих частот: DC, 40 … 440 Гц;
Режим «Турбо» позволяющий на 1 секунду увеличить мощность нагрузки до 2 раз, для тестирования предохранителей и систем защиты (OCP, OPP) источников питания;
Режимы работы нагрузки: стабилизация силы тока, линейная стабилизация силы тока, стабилизация напряжения, стабилизация электрического сопротивления, стабилизация электрической мощности, имитация нагрузки выпрямителя переменного тока;
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 4 разрядая), дополнительная индикация: частота, коэффициент амплитуды, коэффициент мощности, THD, гармоники тока и напряжения;
4-х проводная схема подключения;
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
Параллельное объединения трех блок по схеме «Звезда» или «Треугольник» для увеличения для имитации 3-х фазной нагрузки;
Режим тестирования ИБП (UPS): время разряда, время срабатывания, имитация КЗ;
Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

Параметр	АКИП-1369Т-1875-350	АКИП-1369Т-2800-350	АКИП-1369Т-3750-350	АКИП-1369Т-2800-480	АКИП-1369Т-3750-480
Входные параметры
Напряжение на нагрузке (макс.)	50 … 350 Вскз / 500 Вdc			50 … 480 Вскз / 700 Вdc
Ток в нагрузке	18,75 Аскз; 56,25 Апик	28 Аскз; 84 Апик	37,5 Аскз; 112,5 Аскз	18,75 Аскз; 56,25 Апик	28 Аскз; 84 Апик
Ток в нагрузке, режим Турбо*	37,5 Аскз; 56,25 Апик	56 Аскз; 84 Апик	75 Аскз; 112,5 Апик	37,5 Аскз; 56,25 Апик	56 Аскз; 84 Апик
Диапазон частот	DC, 40…440 Гц (CC,CP), DC…440 Гц (LIN,CR,CV)			DC, 40…70 Гц (CC,CP), DC…70 Гц (LIN,CR,CV)
Потребляемая мощность	1875 Вт	2800 Вт	3750 Вт	2800 Вт	3750 Вт
Потребляемая мощность, режим Турбо*	3750 Вт	5600 Вт	7500 Вт	5600 Вт	7500 Вт
* - функция «Турбо» используется только для следующих режимов работы электронной нагрузки: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP).
Режим стабилизации напряжения
Диапазон установки	50 … 350 Вскз / 500 Вdc			50 … 480 Вскз / 700 Вdc
Погрешность установки	±(0,1%Uуст+0,1%Uконечн) @ 50/60 Гц
Дискретность установки	0,1 В			0,0125 В
Режим стабилизации электрического сопротивления
Диапазон установки	3,2 Ом…64 кОм	2 Ом…40 кОм	1,6 Ом…32 кОм	4 Ом…80 кОм	2,5 Ом…50 кОм
Погрешность установки	±(0,2%Rуст+0,2%Rконечн) @ 50/60 Гц
Дискретность установки	0,0052083 мС / 16 бит	0,0078137 мС / 16 бит	0,010416 мС / 16 бит	0,004166 мС / 16 бит	0,006666 мС / 16 бит
Режим стабилизации силы тока (синус)
Диапазон установки	0…18,75 А	0…28 А	0…37,5 А	0…18,75 А	0…28 А
Погрешность установки	±(0,1%Iуст+0,2%Iконечн) @ 50/60 Гц
Дискретность установки	0,625 мА / 16 бит	0,5 мА / 16 бит	0,625 мА / 16 бит	0,3125 мА / 16 бит	0,5 мА / 16 бит
Режим линейной стабилизации силы тока (синус, прямоугольник, шим)
Диапазон установки	0…18,75 А	0…28 А	0…37,5 А	0…18,75 А	0…28 А
Погрешность установки	±(0,1%Iуст+0,2%Iконечн) @ 50/60 Гц
Дискретность установки	0,625 мА / 16 бит	0,5 мА / 16 бит	0,625 мА / 16 бит	0,3125 мА / 16 бит	0,5 мА / 16 бит
Режим стабилизации электрической мощности
Пределы установки	1875 Вт	2800 Вт	3750 Вт	2800 Вт	3750 Вт
Погрешность установки	±(0,1%Pуст+0,1%Pконечн) @ 50/60 Гц
Дискретность установки	0,1 Вт	0,1 Вт	0,1 Вт	0,1 Вт	0,1 Вт
Коэффициент амплитуды (режимы CC, CP)
Диапазон установки	√2...5
Погрешность установки	(0,5%/Iскз) + 1% от диапазона
Разрешение	0,1
Коэффициент мощности (режимы CC, CP)
Диапазон установки	0…1 Lag (отстающий), Lead (опережающий)
Погрешность установки	1% от диапазона
Разрешение	0,01
ИБП: измерение эффективности (не линейный режим)
Диапазон частот	40 … 440 Гц (Автовыбор)			40 … 70 Гц (Автовыбор)
Диапазон силы тока	0…18,75 А	0…28 А	0…37,5 А	0…18,75 А	0…28 А
Диапазон коэффициента мощности	0...1
ИБП: время работы (CC, LIN, CR, CP)
Диапазон напряжения	50 … 350 Вскз / 500 Вdc			50 … 480 Вскз / 700 Вdc
Время работы	1 … 99999 сек (> 27 часов)
Тест батареи: разряд (CC, LIN, CR, CP)
Диапазон напряжения	50 … 350 Вскз / 500 Вdc			50 … 480 Вскз / 700 Вdc
Время разряда	1 … 99999 сек (> 27 часов)
ИБП: время переключения
Диапазон силы тока	0…18,75 А	0…28 А	0…37,5 А	0…18,75 А	0…28 А
Напряжение	2,5 В
Время переключения	0,15 … 999,99 мс
Тест предохранителя
Максимальный ток (Турбо выкл. / вкл.)	18,75 Аскз / 37,5 Аскз	28 Аскз / 56 Аскз	37,5 Аскз / 75 Аскз	18,75 Аскз / 37,5 Аскз	28 Аскз / 56 Аскз
Время срабатывания (Турбо выкл. / вкл.)	0,1 … 9999,9 с / 0,1 … 1 с
Погрешность измерения	±0,003 с
Циклы повторения	0 ... 255
Измерение напряжения
Предел	500 В			700 В
Разрешение	0,01 В			0,0125 В
Погрешность измерения	±(0,025%Uизм+0,025%Uконечн)
Параметры	Vrms, V Max / Min, +/-Vpk
Измерение силы тока
Предел	9,375 Аскз / 18,75 Аскз	14 Аскз / 28 Аскз	18,75 Aскз / 37,5 Aскз	9,375 Аскз / 18,75 Аскз	14 Аскз / 28 Аскз
Разрешение	0,2 мА / 0,4 мА	0,3 мА / 0,6 мА	0,4 мА / 0,8 мА	0,2 мА / 0,4 мА	0,3 мА / 0,6 мА
Погрешность измерения	±(0,05%Iизм+0,05%Iконечн) @ 50/60 Гц; ±(0,2%Iизм+0,2%Iконечн)
Параметры	Irms,I Max / Min,+ / -Ipk
Измерение мощности
Диапазон	1875 Вт	2800 Вт	3750 Вт	2800 Вт	3750 Вт
Разрешение	0,03125 Вт	0,05 Вт	0,0625 Вт	0,05 Вт	0,0625 Вт
Погрешность измерения	±(0,1%Iизм+0,1%Iконечн)
Измерение коэффициента мощности
Диапазон	± 0,000 … 1,000
Погрешность измерения	±(0,002 + (0,001 / PF)*F)
Измерение частоты
Диапазон	40 ... 400 Гц			40 ... 70 Гц
Погрешность	0,1 %
Общие характеристики
Интерфейс шасси (опция)	RS232, LAN, GPIB (используется только один адрес (листание/listen), USB (только взамен)
Габаритные размеры (мм)	177 x 440 x 558
Масса	21,5	27,5	33,5	27,5	33,5
