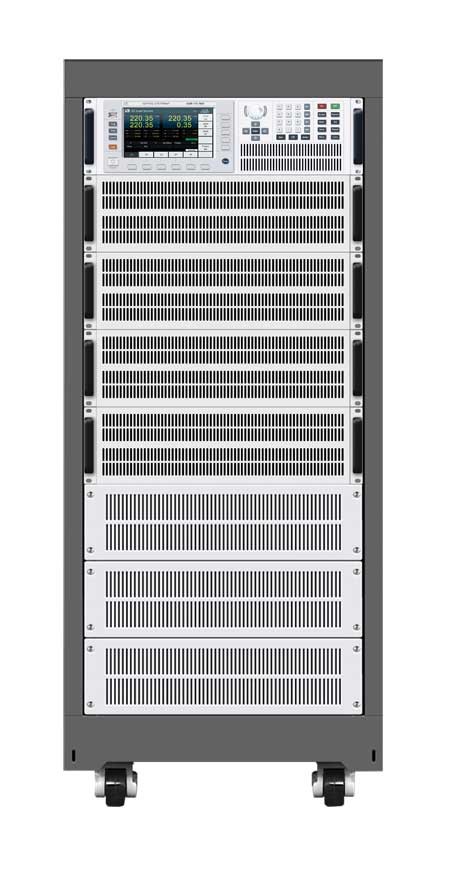

АКИП-1373-12600 нагрузка электронная

Код: 016362

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Электронная нагрузка АКИП-1373-12600 представляет собой мощный инструмент для тестирования и анализа электронных устройств, электросистем и компонентов. Ее максимальная мощность достигает 12.600 ватт, она имеет один канал нагрузки и максимальное напряжение 420 вольт.

Электронная нагрузка AКИP-1373-12600 предоставляет широкий диапазон токов от 1 до 140А, а также охватывает диапазон частот постоянного и переменного напряжения от 45 до 450Гц. Устройство может работать в режимах постоянного тока (CC) и переменного тока (CR, CP). Оно имеет цельный корпус и оснащено цветным жидкокристаллическим дисплеем, который можно использовать как осциллограф и отображать формы входного тока и напряжения.

Устройство также обеспечивает измерение гармонических искажений до 50й гармоники включительно. Благодаря поддержке подключения до трех нагрузок в конфигурациях “звезда” и “треугольник”, устройство может быть использовано для тестирования трехфазных сетей. Оно также имеет внутреннюю память на 10 ячеек для сохранения данных и возможность установки в стандартный 37 дюймовый стойку для оборудования.

АКИП-1373-12600 оснащена функцией определения гармонических искажений, позволяющей измерять амплитуду и фазу гармоник до пятидесятого порядка. Это способствует получению более точных и подробных данных о работе проверяемых устройств и систем. Также эта нагрузка имеет возможность параллельного соединения нескольких единиц для повышения поглощаемой мощности. Данный функционал может быть полезен при тестировании высокомощных источников питания или иных устройств, требующих большой нагрузки.

В нашем магазине вы можете купить Нагрузка электронная АКИП-1373-12600 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности нагрузки электронной АКИП-1373-12600:

Нагрузка (AC/DC) для источников постоянного и переменного тока;
Диапазон частот DC, 45…450 Гц;
Входные параметры: напряжение до 600 Впост (DC) / 420 Вс.к.з. (AC), ток 140 Апост. (DC) / 140 Aс.к.з. (AC), мощность 12,6 кВт;
Режим AC: стабилизация тока (СС), сопротивления (CR), и мощности (CP);
Режим DC: тока (СС), сопротивления (CR), и мощности (CP);
Режимы защиты: от перегрева (OTP), перегрузки по току (ОСР), перенапряжения (OVP), по мощности (OPP),от пониженного напряжения (UVP);
Измерение гармонических искажений (до 50 гармоники);
Одновременное отображение: Vrms, Vpk, Vdc, Irms, Ipk, Idc, W, VA, VAR, CF, PF, THDv, частота;
Возможность параллельного объединения для увеличения поглощаемой мощности;
Цветной ЖК-дисплей с функцией осциллографа для отображения формы входного тока и напряжения;
Внешнее аналоговое управление и мониторинг;
Подключение трех нагрузок по схеме «звезда» и «треугольник» для тестирования трехфазных сетей;
Интерфейсы: GPIB, LAN, USB;
Внутренняя память (запись/вызов профилей настроек): 10 ячеек;
Монтаж в стойку 37U.

Параметр	АКИП-1373-1800	АКИП-1373-3600	АКИП-1373-5400-1	АКИП-1373-5400-2	АКИП-1373-5400-3	АКИП-1373-7200	АКИП-1373-9000	АКИП-1373-10800	АКИП-1373-12600	АКИП-1373-14400
Входные параметры. Переменный ток
Напряжение на нагрузке	15…260 Вскз (до 360 Впик)	50…420 Вскз (до 600 Впик)
Ток в нагрузке	0…20 Аскз (до 60 Апик	0…40 Аскз (до 120 Апик)	0…60 Аскз (до 180 Апик); 0…20 Аскз (до 60 Апик) (в режиме работы нагрузки 3ф)			0…80 Аскз (до 240 Апик)	0…100 Аскз (до 300 Апик)	0…120 Аскз (до 360 Апик)	0…140 Аскз (до 420 Апик)	0…160 Аскз (до 480 Апик)
Потребляемая мощность	0…1800 Вт	0…3600 Вт	0…5400 Вт; 0…1800 Вт (в режиме работы нагрузки 3ф)			0…7,2 кВт	0…9 кВт	0…10,8 кВт	0…12,6 кВт	0…14,4 кВт
Диапазон частот	45…450 Гц
Режим стабилизации силы тока (CC)
Диапазон установки	0,1…20 Аскз	0,1…40 Аскз	0,1…60 Аскз; 0,1…20 Аскз (в режиме работы нагрузки 3ф)			0,4…80 Аскз	0,4…100 Аскз	0,4…120 Аскз	0,4…140 Аскз	0,4…160 Аскз
Разрешение	2 мА					10 мА	20 мА
Погрешность установки	±(0,1%Iизм + 0,2%Iпред)					±(0,2%Iизм + 0,2%Iпред)
Режим стабилизации электрического сопротивления (CR)
Диапазон установки	3 Ом...2,5 кОм	1,5 Ом...2,5 кОм	1 Ом...833 Ом; 3 Ом...2,5 кОм (в режиме работы нагрузки 3ф)			0,75 Ом...625 Ом	0,6 Ом...500 Ом	0,5 Ом...416 Ом	0,5 Ом...350 Ом	0,375 Ом...312,5 Ом
Разрешение	16 бит
Погрешность установки	±(0,2%*Rизм + 0,01Cм)
Режим стабилизации электрической мощности (CP)
Диапазон установки	0…1800 Вт	0…3600 Вт	0…5400 Вт; 0…1800 Вт (в режиме работы нагрузки 3ф)			0…7,2 кВт	0…9 кВт	0…10,8 кВт	0…12,6 кВт	0…14,4 кВт
Разрешение	0,4 Вт					1 Вт	3 Вт
Погрешность установки	±(0,5%Pизм + 0,5%Pпред)
Коэффициент амплитуды (CF) для режимов CP и CC
Диапазон установки	1,414…5,0
Разрешение	0,005
Погрешность установки	±(0,5%CFизм/ Iскз + 1%CFпред)
Коэффициент мощности
Диапазон установки	0…1
Разрешение	0,001
Входные параметры. Постоянный ток
Напряжение на нагрузке	10…360 В	10…600 В
Ток в нагрузке	0,1…20 А	0,1…40 А	0,1…60 А			0,4…80 А	0,5…100 А	0,6…120 А	0,7…140 А	0,8…160 А
Потребляемая мощность	0…1800 Вт		0…5400 Вт			0…7,2 кВт	0…9 кВт	0…10,8 кВт	0…12,6 кВт	0…14,4 кВт
Режимы работы	Постоянное напряжение (CV), сопротивление (CR), мощность (CP) и ток (СС). Имитация короткого замыкания	Постоянное сопротивление (CR), мощность (CP) и ток (СС). Имитация короткого замыкания
Измерение напряжения
Диапазон	0…360 В	0…600 В
Разрешение	0,01 В
Погрешность измерения	±(0,1%Uизм + 0,1%Uпред)
Измерение силы тока
Диапазон	0…60 А		0…180 А			0…240 А	0…300 А	0…360 А	0…420 А	0…480 А
Разрешение	0,001 А					5 мА	10 мА		100 мА	-
Погрешность измерения	±(0,2%Iизм + 0,2%Iпред)					±(0,1%Iизм + 0,2%Iпред)
Общие характеристики
Интерфейс аналогового ДУ	0…10 В (программирование/ мониторинг)
Питание	100…240 В/ 47…63 Гц		100…240 В/ 47…63 Гц, 450 ВА			100…240 В/ 47…63 Гц
Интерфейс	GPIB, LAN, USB
Габаритные размеры	483 х 151 х 600 мм	483 х 349 х 641 мм	483 х 482 х 641 мм		550 х 801 х 839 мм Монтаж в стойку 15U	550 х 1291 х 800 мм. Монтаж в стойку 24U			550 х 1869 х 800 мм. Монтаж в стойку 37U
