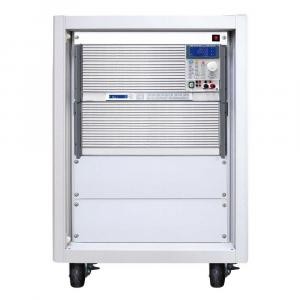

АКИП-1374/6 нагрузка электронная

Код: 80590

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

АКИП-1374/6 представляет собой электронную нагрузку, предназначенную для проверки и испытания различных электронных элементов и систем. Она способна выдавать мощность до 3,6 кВт и работать с постоянным напряжением до 600В и силой тока до 24A. Устройство имеет шесть режимов работы, включая регуляцию напряжения, силы тока, сопротивления, мощности а также режим с регулируемой динамикой нагрузки. Также присутствует режим LED для тестирования источников питания на светодиодах.

Параметры нагрузки вводятся дискретно, через клавиатуру или пошагово. На большом ЖК-дисплее одновременно отображаются значения тока, напряжение и мощность с пятью знаками после запятой. Благодаря высокой точности и надежности, АКИП-1374/6 активно используется для калибрования, проверки электронных компонентов, создания и корректировки электронных устройств.

Электронная нагрузка АКИП-1374/6 имеет четыре провода для подключения, обеспечивая тем самым высокую точность и надежность измерения. Это особенно актуально при работе с сильными напряжениями и токами, так как позволяет минимизировать ошибки, вызванные сопротивлением кабелей и контактов.

Прибор оснащен различными защитными функциями, такими как: защита от перегрева, от превышения тока, от перенапряжения и от превышения мощности. Это обеспечивает безопасность пользователя и предотвращает повреждение оборудования в случае непредвиденных обстоятельств. Память прибора имеет емкость в 150 ячеек для хранения различных состояний тестируемых устройств, что позволяет проводить их сравнительный анализ в будущем.

АКИП-1374/6 оборудован различными интерфейсами для подключения, такими как RS232, LAN, GPIB и USB. Это дает возможность легко интегрировать устройство в автоматизированные системы контроля и управления тестированием.

В нашем магазине вы можете купить Нагрузка электронная АКИП-1374/6 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности нагрузки электронной АКИП-1374/6:

Входные параметры нагрузки: постоянное напряжение до 600 В, ток до 24 А, мощность до 3600Вт;
6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки, LED режим (тест устройств питания с/д);
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
4-х проводная схема подключения;
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
Внутренняя память 150 ячеек (профили состояний);
Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

Параметр	АКИП-1374/5	АКИП-1374/6
Входные параметры
Напряжение на нагрузке	0…600 В
Ток в нагрузке	0…12 А	0…24 А
Потребляемая мощность	1800 Вт	3600 Вт
Минимальное Uвх	6 В (при 12 А)	6 В (при 24 А)
Режим стабилизации напряжения
Пределы установки	60 В/ 300 В/ 600 В
Погрешность установки	±(0,05%Uуст+0,05%Uпред)
Дискретность установки	1 мВ / 5 мВ/ 10 мВ
Режим стабилизации электрического сопротивления
Диапазон установки	0,5 Ом…1,5 кОм (300 В); 1 Ом…3 кОм (600 В)	0,25 Ом…3 кОм (300 В); 0,25 Ом…3 кОм (300 В)
Погрешность установки	±(0,2%Rуст+0,2%Rконечн)
Дискретность установки	3,333 мкСм; 1,666 мкСм	6,666 мкСм; 3,333 мкСм
Режим стабилизации силы тока. Статический режим
Диапазон установки	0…3 А; 0…12 А	0…6 А; 0…24 А
Погрешность установки	±(0,1%Iуст+0,1%Iконечн)
Дискретность установки	0,05 мА; 0,2 мА	0,1 мА; 0,4 мА
Режим стабилизации силы тока. Динамический режим
Диапазон периода переключения нагрузки	0,05…9,999 / 99,99 / 999,9 / 9999 мс
Дискретность установки	0,001 / 0,01 / 0,1 / 1 мс
Погрешность	1 мкс/10 мкс/ 100 мкс/ 1 мс + 50 ppm
Диапазон скорости изменения силы тока	2,4-150 мА/мкс; 9,6-600 мА/мкс	4,8-300 мА/мкс; 19,2-1200 мА/мкс
Разрешение	0,6 мА/мкс; 2,4 мА/мкс	1,2 мА/мк; 4,8 мА/мкс
Минимальное время нарастания	20 мкс
Диапазон установки тока	0…3 А; 0…12 А	0…6 А; 0…24 А
Разрешение	0,05 мА; 0,2 мА	0,1 мА; 0,4 мА
Погрешность	±(0,1%Iуст+0,1%Iконечн)
Режим стабилизации электрической мощности
Диапазон установки	0…1800 Вт	0…1600 Вт
Погрешность установки	±(0,5%Pуст+0,5%Pконечн)
Дискретность установки	30 мВт	60 мВт
Предел напряжений Vo	60 В/ 300 В/ 600 В
Диапазон сопр. Rd	0,5…100 Ом @ Vo – Vd = 0…6 В; 5…1 кОм @ Vo – Vd = 6…60 В; 2,5…500 Ом @ Vo – Vd = 0…30 В; 25…5 кОм @ Vo – Vd = 30…300 В; 5…1 кОм @ Vo – Vd = 0…60 В; 50…10 кОм @ Vo – Vd = 60…600 В	0,25…125 Ом @ Vo – Vd = 0…6 В; 2,5…1,25 кОм @ Vo – Vd = 6…60 В; 1,25…625 Ом @ Vo – Vd = 0…30 В; 12,5…6,25 кОм @ Vo – Vd = 30…300 В; 2,5…1,25 кОм @ Vo – Vd = 0…60 В; 25…12,5 кОм @ Vo – Vd = 60…600 В
Разрешение	16 бит
Погрешность уст Vd/Rd	Vd: ± (0,05% от уст. + 0,1% от пред.), Rd: ± (0,05% от уст. + 0,1% от диап.)
Измерение напряжения
Предел измерений	60 В/ 300 В/ 600 В
Разрешение	1 мВ/ 5 мВ/ 10 мВ
Погрешность измерения	±(0,025%Uизм+0,025%Uпред)
Измерение силы тока
Предел измерений	3 A; 12 A	6 A; 24 A
Разрешение	0,05 мА; 0,2 мА	0,1 мА; 0,4 мА
Погрешность измерения	±(0,1%Iизм+0,1%Iпред)
Измерение мощности
Предел измерений	1800 Вт	3600 Вт
Погрешность измерения	±(0,125%Pизм+0,125%Pпред)
Разрешение	0,01 Вт
Управление затуханием (иммитация диммера)
Диапазон (разрешение)	0…12 В (0,048 В)
Погрешность установки	±(1%Uуст+1%Uконечн)
Диапазон частот (разрешение)	0…1 кГц (10 Гц)
Скважность (разрешение)	1%...99% (1%)
Общие характеристики
Выход сигнала КЗ	12 А	24 А
Интерфейс (опции)	RS232, LAN, GPIB, USB (только взамен)
Габаритные размеры	177 x 440 x 445 мм	839 x 600 x 600 мм
Масса	23,6 кг	81,2 кг
