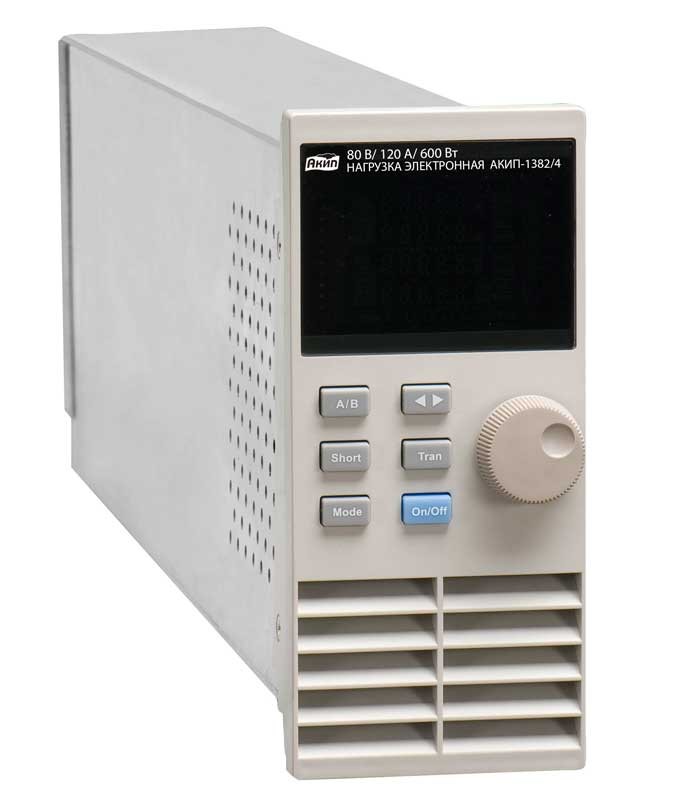

АКИП-1382/4 нагрузка электронная

Код: 84691

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 85936-22
Межповерочный интервал 12 месяцев
Гарантия 1 год

Модуль АКИП-1382/4 используется для имитации нагрузки и тестирования первичных и вторичных источников электрического питания. АКИП-1382/4 не просто играет роль нагрузочного элемента, но и обеспечивает измерение основных показателей источников питания.

Электронные нагрузки постоянного тока могут эмулировать режимы постоянного тока (Constant Current или CC), постоянного сопротивления (Constant Resistance или CR), постоянного напряжения (Constant Voltage или CV), динамической нагрузки и короткого замыкания. Электронные нагрузки переменного тока могут эмулировать режимы постоянного тока (CC), постоянного сопротивления (CR), коэффициента амплитуды (Constant Factor или CF), коэффициента мощности(Power Factor или PF) и короткого замыкания. Электронные нагрузки также могут имитировать статические и динамические режимы нагрузки, существующие в реальных условиях эксплуатации источников питания.

Особенности нагрузки электронной программируемой постоянного тока АКИП-1382/4:

Входные параметры модулей: постоянное напряжение до 80/ 500 В, ток до 20/ 30/ 40/ 60/ 120 А, мощность до 200/ 300/ 400/ 500/ 600 Вт;
Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), постоянный импеданс (CZ), динамический режим (до 25 кГц);
CR-LED режим (тест устройств питания с/д);
Защита от перегрева (OTP), перегрузки по току (ОСР), по мощности (OPP), от перенапряжения (OVP), и от переполюсовки;
Высокая скорость (до 1 кГц) и разрешение измерений (0,1 мВ/ 0,01 мА);
Совместимость: головное шасси IT8702 (на 4 модуля) и шасси расширения до 16 каналов IT8703 (на 4 модуля);
Функция имитации короткого замыкания;
Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
Подключение по 4-проводной схеме;
Функция пошагового программирования;
Интерфейсы управления: RS-232, GPIB, USB, LAN.

Параметр	АКИП-1382	АКИП-1382/1	АКИП-1382/2	АКИП-1382/3	АКИП-1382/4
Входные параметры
Напряжение на нагрузке (максимальное)	80 В	500 В	80 В	500 В	80 В
Ток в нагрузке (максимальное)	40 А	20 А	60 А	30 А	120 А
Мощность	200 Вт	300 Вт	400 Вт	500 Вт	600 Вт
Режим стабилизации напряжения (CV)
Диапазон установки	0…18/ 80 В	0…18/ 500 В	0…18/ 80 В	0…18/ 500 В	0…18/ 80 В
Дискретность установки	1/ 10 мВ	1/ 10 мВ	1/ 10 мВ	1/ 10 мВ	1/ 10 мВ
Погрешность установки	±(0,05%∙Uуст + 0,02%∙Uконечн) на нижнем пределе установки/ ±(0,05%∙Uуст + 0,025%∙Uконечн) на верхнем пределе установки
Режим стабилизации силы тока (CС)
Диапазон установки	0…4/ 40 А	0…3/ 20 А	0…6/ 60 А	0…3/ 30 А	0…12/ 120 А
Дискретность установки	0,1/ 1 мА	0,1/ 1 мА	0,1/ 1 мА	0,1/ 1 мА	0,1/ 1 мА
Погрешность установки	±(0,05%∙Iуст + 0,05%∙Iконечн)				±(0,1%∙Iуст + 0,1%∙Iконечн)
Режим постоянного сопротивления (CR)
Диапазон установки	0,05 Ом … 7,5 кОм	0,25 Ом … 7,5 кОм	0,05 Ом … 7,5 кОм	0,2 Ом … 10 кОм	0,2 Ом … 7,5 кОм
Дискретность установки	16 бит
Погрешность установки	±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) в диапазоне 0,05…10 Ом; ±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн) в диапазоне 10 Ом…7,5 кОм
Динамический режим (CC)
Диапазон установки времени Т1 – Т2	20 мкс…3600 с (разрешение 1 мкс)
Скорость нарастания тока	0,0001…2,5 А/ мкс в зависимости от модели
Измерение напряжения
Диапазон (разрешение)	0…18/ 80В (0,1 / 1 мВ)	0…18/ 500В (0,1/ 1 мВ)	0…18/ 500В (0,1/ 1 мВ)	0…18/ 500 В (0,1 / 1 мВ)	0…18 В/ 80В (0,1 / 1 мВ)
Погрешность измерения	±(0,025%Uизм+0,025%Uконечн)
Измерение силы тока
Диапазон (разрешение)	0…4/ 40 А (0,01/ 0,1 мА)	0…3/ 20 А (0,01/ 0,1 мА)	0…6/ 60 А (0,1/ 1 мА)	0…3/ 30 А (0,01/ 0,1 мА)	0…12/ 120 А (0,1/ 1 мА)
Погрешность измерения	±(0,05%Iизм+0,05%Iконечн)
Измерение мощности
Диапазон (разрешение)	0…200 Вт (10 мВ)	0…300 Вт (10 мВ)	0…400 Вт (10 мВ)	0…500 Вт (10 мВ)	0…600 Вт (10 мВ)
Погрешность измерения	±(0,2%Pизм+0,2%Pконечн)
Общие данные
Интерфейс шасси	RS-232, GPIB, USB, LAN
Программирование	2…84 шага (длительность шага 20 мкс…1 ч)
Габаритные размеры	модуль - 82 x 183 x 573 мм, шасси (IT8702 или IT8703) - 445 х 183 х 573 мм
Масса	Модуль - 5 кг; шасси - 10 кг
