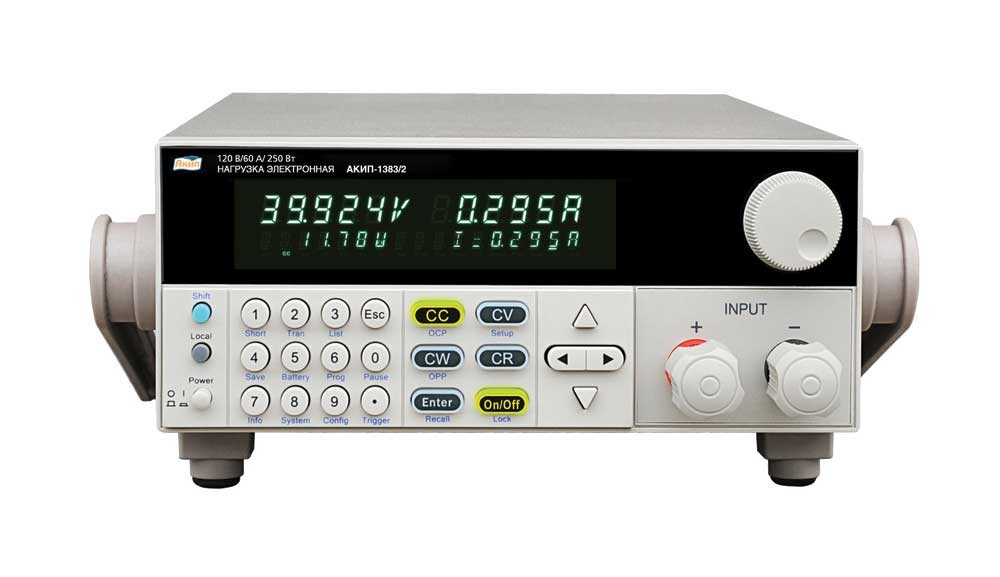

АКИП-1383 нагрузка электронная

Код: 84694

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 73142-18
Межповерочный интервал 12 месяцев
Гарантия 1 год

Особенности нагрузки электронной АКИП-1383:

Входные параметры: постоянное напряжение до 120 В, ток до 30 А, мощность до 150 Вт;
Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим (до 25 кГц), LED режим (тест устройств питания с/д);
Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
Высокая скорость (до 50 кГц) и разрешение измерений (0,1 мВ/ 0,01 мА);
Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
Функции тестирования батарей и имитации короткого замыкания;
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
Интерфейс внешнего аналогового управления и контроля;
Яркий контрастный вакуумно-флуоресцентный дисплей;
4-х проводная схема подключения;
Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
Интеллектуальная система охлаждения;
Интерфейсы: RS-232, USB, GPIB.

Параметр	АКИП-1383	АКИП-1383/1	АКИП-1383/2
Входные параметры
Напряжение на нагрузке	0…120 В	0…500 В	0…120 В
Ток в нагрузке	0…30 А	0…15 А	0…60 А
Мощность	150 Вт	200 Вт	250 Вт
Режим стабилизации напряжения (CV)
Диапазон установки	0…18/ 120 В	0…50/ 0…500 В	0…18/ 120 В
Погрешность установки	±(0,05%∙Uуст + 0,02%∙Uконечн) / ±(0,05%∙Uуст + 0,025%∙Uконечн	±(0,05%∙Uуст + 0,025%∙Uконечн)	±(0,025%∙Uуст + 0,05%∙Uконечн)
Дискретность установки	1 / 10 мВ
Режим стабилизации силы тока, статический режим (CC)
Диапазоны установки	0…3 / 0…30 А	0…3 / 0…15 А	0…6 / 0…60 А
Погрешность установки	±(0,05%∙Iуст + 0,05%∙Iконечн)
Дискретность установки	0,1 / 1 мА
Режим стабилизации электрического сопротивления (CR)
Диапазон установки	0,05…10 Ом / 10 Ом…7,5 кОм	0,3…10 Ом / 10 Ом…7,5 кОм	0,05…10 Ом / 10 Ом…7,5 кОм
Погрешность установки	±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) / ±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн)
Дискретность установки	16 бит
Режим стабилизации электрической мощности (CP)
Диапазон установки	0…150 Вт	0…200 Вт	0…250 Вт
Погрешность установки	±(0,1% ∙ Pуст + 0,1% ∙ Pконечн)		±(0,2%∙Pуст + 0,2%∙Pконечн)
Дискретность установки	10 мВт
Режим стабилизации силы тока, динамический режим (CC)
Диапазон установки времени Т1 – Т2	20 мкс…3600 с (разрешение 1 мкс)
Скорость нарастания тока	0,0001…0,25 А/ мкс в диапазоне 0…3/ 6 А в зависимости от модели; 0,001…2,5 А/ мкс в диапазоне 0…15/ 30/ 60 А в зависимости от модели
Измерение напряжения
Диапазон (разрешение)	0…18 В (0,1 мВ) / 0…120 В (1 мВ)	0…50 В (0,1 мВ) / 0…500 В (1 мВ)	0…18 В (0,1 мВ) / 0…120 В (1 мВ)
Погрешность измерения	±(0,025% ∙ Uизм+0,025% ∙ Uконечн)
Измерение тока
Диапазон (разрешение)	0…3 А (0,01 мА) / 30 А (0,1 мА)	0…3 А (0,01 мА) / 15 А (0,1 мА)	0…6 А (0,1 мА) / 60 А (1 мА)
Погрешность измерения	±(0,05%∙Iуст + 0,05%∙Iконечн)		±(0,05%∙Iуст + 0,1%∙Iконечн)
Измерение мощности
Диапазон (разрешение)	0…150 Вт (10 мВт)	0…200 Вт (10 мВт)	0…250 Вт (10 мВт)
Погрешность измерения	±(1%∙Ризм+ 0,1%∙Рконечн)	±(0,1%∙Ризм+ 0,1%∙Рконечн)	±(0,2%∙Ризм+0,2%∙Рконечн)
Общие характеристики
Напряжение питания	110 / 220 В, 50 Гц
Интерфейс	RS232, GPIB, USB
Габаритные размеры	255×108×390 мм (1/2*2U)
Масса	4,4 кг
