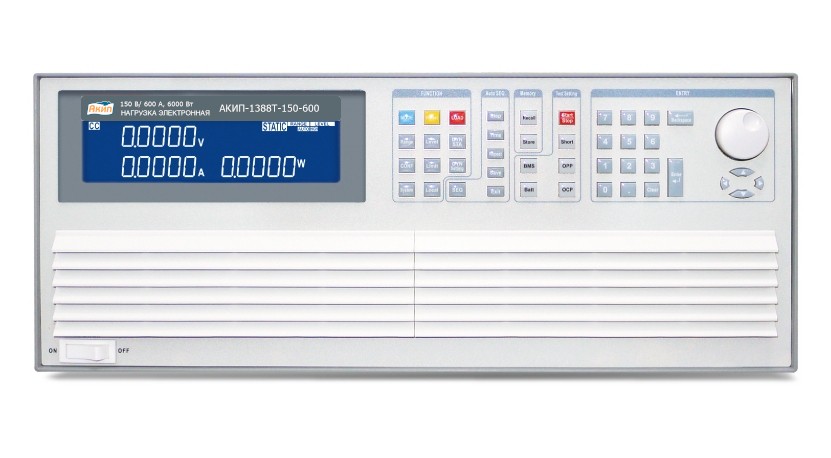

АКИП-1388Т-150-600 нагрузка электронная

Код: 003718

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Гарантия 1 год

Особенности:

Входные параметры нагрузок (в зависимости от модели): постоянное напряжение до 150 В, ток 600 А, максимальная мощность от 6000 Вт;
Функция «Турбо» (увеличение мощности нагрузки до 1,5 раз на 2 секунды (в зависимости от модели)), только для следующих режимов работы: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP);
5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (10 мкс … 10 с);
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
4-х проводная схема подключения;
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
Внутренняя память 150 ячеек (профили состояний);
Возможность параллельного объединения до 8 моделей для увеличения мощности;
Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).

Характеристики	Значения
Входные параметры
Напряжение на нагрузке (максимальное)	150 В
Ток в нагрузке	600 А
Ток в нагрузке, режим Турбо	900 А
Потребляемая мощность	6000 Вт
Потребляемая мощность режим, Турбо	9000 Вт
Режим стабилизации напряжения
Диапазон установки	0…15 В	0…150 В
Погрешность установки	±(0,05%Uуст+0,05%Uконечн
Дискретность установки	0,25 мВ	2,5 мВ
Режим стабилизации электрического сопротивления
Диапазон установки	0,25 Ом ... 15 кОм	0,0012 ... 0,25 Ом
Погрешность установки	±(0,2%Rуст+0,2%Rконечн)
Дискретность установки	0,067 мСм	4,167 мкОм
Режим стабилизации силы тока, статический режим
Диапазон установки	0…60 А	0…600 А
Погрешность установки	±(0,05%Iуст+0,05%I конечн)
Дискретность установки	0,96 мА	9,6 мА
Режим стабилизации силы тока, статический режим
Диапазон периода переключения нагрузки	10 мкс – 9,999 мс/ 99,99 мс/999,9 мс
Дискретность установки	0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс
Диапазон скорости изменения силы тока	0,0384… 2,4 А/мкс	0,384… 24 А/мкс
Погрешность	1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10¯⁵
Время нарастания	от 25 мкс
Режим стабилизации электрической мощности
Пределы установки	0…600 Вт	0…6000 Вт
Погрешность установки	±(0,1%Pуст+0,1%Pконечн
Дискретность установки	9,6 мВт	96 мВт
Режим стабилизации напряжения + тока
Пределы установки	150 В	600 А
Погрешность установки	±(1,0%установ.+1,0%предела)
Дискретность установки	2,5 мВ	9,6 мА
Режим стабилизации напряжения + мощности
Пределы установки	150 В	6000 Вт
Погрешность установки	±(1,0%установ.+1,0%предела)
Дискретность установки	2,5 мВ	96 мВт
Измерение напряжения
Диапазон измерения	0…15 В	15…150 В
Разрешение	0,25 мВ	2,5 мВ
Погрешность измерения	±(0,025%Uизм+0,025%Uконечн)
Измерение силы тока
Диапазон измерения	0…60 А	60…600 А
Разрешение	0,96 мА	9,6 мА
Погрешность измерения	±(0,05%Iизм+0,05%Iконечн)
Измерение мощности
Диапазон измерения	6000 Вт
Общие данные
Интерфейс шасси	(опции): RS232, LAN, GPIB**, USB (только взамен)
Габаритные размеры	177 x 440 x 745 мм
Масса	28 кг
