Каталог Радиоизмерительные приборы Нагрузки электронные

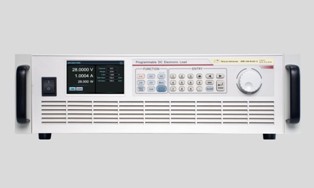

АКИП-1389-2К-150-120 нагрузка электронная

Код: 021307

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 96210-25
Гарантия 1 год

Особенности электронной нагрузки постоянного тока АКИП-1389-2К:

2 канала (независимые входы);
Входное напряжение 80 В, 150 В, 600 В в зависимости от модели;
Входной ток 30 А, 120 А в зависимости от модели;
Мощность (на канал): 900 Вт;
8 режимов работы нагрузки: CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC;
Динамический режим. Скорость свипирования до 500 кГц;
Функция включения / отключения нагрузки по входному напряжению;
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
4-х проводная схема подключения нагрузки;
Работа по программе: 10 ячеек по 200 шагов, длительность шага 10 мкс…60000 часов, 60000 циклов;
Монтаж в 19” стойку;
Интерфейсы: RS232, RS485, LAN;
Протоколы: Modbus, SCPI;
Время реакции на команду управления ≤5 мс.

Параметр	Значение
Параметр	АКИП-1389-2К-80-120	АКИП-1389-2К-150-120	АКИП-1389-2К-600-30
Входные параметры
Напряжение на нагрузке	0…80 В	0…150 В	0…600 В
Ток в нагрузке	0…120 А	0…120 А	0…30 А
Мощность на канал	900 Вт	900 Вт	900 Вт
Мин. Uвх при I макс.	0,5 В (при 12 А) 1 В (при 120 А)	0,5 В (при 12 А) 1 В (при 120 А)	0,6 В (при 3 А) 1,5 В (при 30 А)
Режим стабилизации напряжения
Диапазоны установки	0…8 / 0…80 В	0…15 / 0…150 В	0…60 / 0…600 В
Дискретность установки	0,1 / 1 мВ	1 / 10 мВ	1 / 10 мВ
Погрешность установки	±(0,025%·Uуст + 0,025%·Uдиапазона)
Дискретность измерения	0,01 / 0,1 мВ	0,1 / 1 мВ	0,1 / 1 мВ
Погрешность измерения	±(0,025%·Uуст + 0,025%·Uдиапазона)
Режим стабилизации силы тока
Диапазоны установки	0…12 / 0…120 А	0…12 / 0…120 А	0…3 / 0…30 А
Дискретность установки	1 / 10 мА	1 / 10 мА	0,1/ 1 мА
Погрешность установки	±(0,05%·Iуст + 0,05%·Iдиапазона)
Дискретность измерения	0,1 / 1 мА	0,1 / 1 мА	0,01/ 0,1 мА
Погрешность измерения	±(0,05%·Iуст + 0,05%·Iдиапазона)
Режим стабилизации электрической мощности
Диапазоны установки	0…90 / 0…900 Вт
Дискретность установки	1 / 10 мВт
Погрешность установки	±(0,1%·Pуст + 0,1%·Pдиапазона)
Дискретность измерения	1 / 10 мВт
Погрешность измерения	±(0,1%·Pуст + 0,1%·Pдиапазона)
Режим стабилизации электрического сопротивления
Диапазоны установки	0,5 Ом…2,6 кОм / 0,05 Ом…260 Ом	0,5 Ом…5 кОм / 0,05 Ом…500 Ом	1 Ом…80 кОм / 0,1 Ом…8 кОм
Дискретность установки	1 / 0,1 Ом	1 / 0,1 Ом	1 / 0,1 Ом
Погрешность установки	±(0,1%·Rуст + 0,1%·Rдиапазона)
Скорость нарастания
Диапазоны скорости нарастания тока	0,1…780 А/мс 0,1…9600 А/мс	0,1…780 А/мс 0,1…9600 А/мс	0,1…270 А/мс 0,1…3600 А/мс
Динамический режим
Диапазоны установки	0,016…60000 мс 0,016 с / 60000 с
Дискретность установки	1 мкс / 1 мс
Скорость нарастания	0,1…780 А/мс 0,1…9600 А/мс	0,1…780 А/мс 0,1…9600 А/мс	0,1…270 А/мс 0,1…3600 А/мс
Общие данные
Требования к электросети	230 ±10% В 50 Гц
Рабочая температура	0…40 °С
Габаритные размеры	482 x 132 x 535 мм
Масса	18,2 кг
