| Параметр |

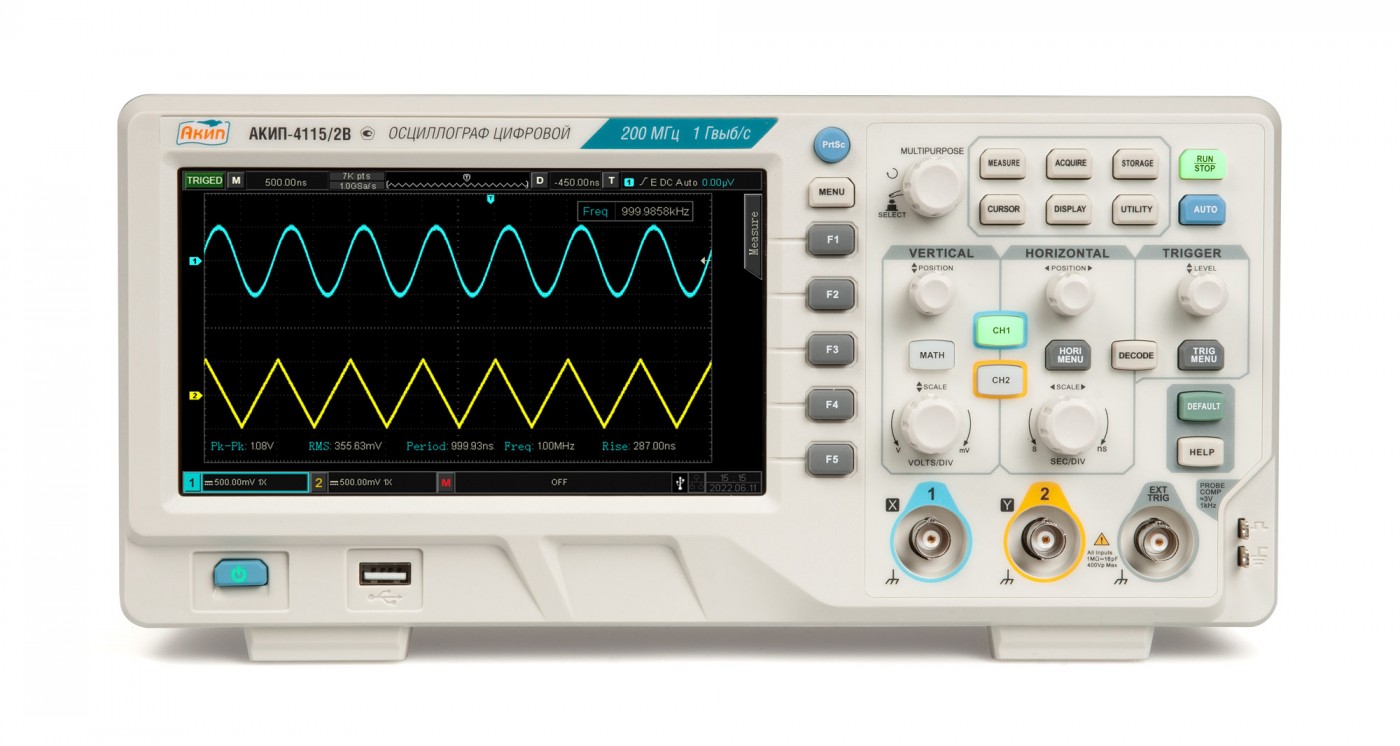

АКИП-4115/1В |
АКИП-4115/2В |
| Канал вертикального отклонения |
| Число каналов |
2 |
2 |
| Полоса пропускания |
100 МГц |
200 МГц |
| Время нарастания |
≤ 3,5 нс |
≤ 2,2 нс |
| Ограничение ПП |
20 МГц |
20 МГц |
| Коэффициент отклонения (Коткл.) |
1 мВ/дел … 20 В/дел |
| Погрешность установки Коткл. |
≤ ±4%: <10 мВ/дел
≤ ±3 %: ≥10 мВ/дел |
| Уровень собственных шумов |
<100 мкВскз |
| Входной импеданс |
1 МОм (± 2 %) / 16 пФ ± 3 пФ |
| Максимальное входное напряжение |
≤ 400 Впик (DC+AС пик) |
| Канал горизонтельного отклонения |
| Коэффициент развертки (Кразв.) |
2 нс/дел…1000 с/дел
Самописец (ROLL): 50 мс/дел…1000 с/дел |
1 нс/дел…1000 с/дел |
| Погрешность частоты внутреннего опорного генератора |
±5*10-5 |
| Режимы работы |
X-Y, Y-T, самописец (ROLL) |
| Синхронизация |
| Источники синхросигнала |
любой из каналов, внешний (Ext), сеть |
| Режимы запуска развертки |
автоматический, ждущий, однократный |
| Виды синхронизации |
по фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам RS232/UART, I2C, SPI, опция: CAN, LIN |
| Предзапуск |
≥1 длительности экрана |
| Послезапуск |
1 с … 50 с |
| Вид входа |
открытый, закрытый, ВЧ и НЧ фильтры |
| Уровень синхронизации |
внутренняя: +5 делений шкалы; Ext: ±3 В |
| Аналого-цифровое преобразование |
| Разрешение по вертикали |
8 бит |
| Частота дискретизации |
1 ГГц на канал |
| Длина записи |
56 МБ на канал |
| Пиковый детектор |
1 нс |
| Режимы работы |
выборка, пиковый детектор, усреднение (от 2 до 8192), высокое разрешение |
| Курсорные измерения |
| Источник курсоров |
аналоговые каналы |
| Функции |
ручное управление: время - X1, X2, ΔT, 1/ΔT; амплитуда - Y1, Y2, ΔV
режим отслеживания: время - X1, X2, Y1, Y2 |
| Автоматические измерения |
| Источник измерений |
аналоговые каналы |
| Диапазон измерений |
весь экран или ограниченно (определяется курсорами) |
| Количество измерений |
5 максимум одновременно |
| Функции по вертикали |
макс, мин, пик-пик, верхнее, нижнее, амплитуда, среднее, цикл среднее, площадь, цикл площадь |
| Функции по горизонтали |
период, частота, время нарастания/спада, +длительность, -длительность, +коэффициент заполнения, -коэффициент заполнения, задержка, количество импульсов |
| Измерение задержки |
фаза, FRFR, FRFF,FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, смещение |
| Статистика |
текущее значение, среднее, макс, мин, СКО за число выборок |
| Математика |
| Источник математики |
аналоговые каналы |
| Функции |
A+B, A-B, A×B, A/B, редактор формул включая: Log, Exp, Sin, Cos, Tan, Sqrt, Intg, Diff), логические операторы (и, или, нет, нет и) |
| БПФ |
частотный анализ при длине памяти 1 МБ.
поддержка детекторов, выбора типов отображения и настроек диапазона частот. |
| Цифровые фильтры |
НЧ, ВЧ, полосовой, режекторный |
| Декодирование |
| Формат данных |
стандартно |
RS232/UART, I2C, SPI |
| опция |
CAN, LIN |
| Общие данные |
| ЖК-дисплей |
цветной (TFT), диагональ 17,78 см, разрешение 800 x 480, 8 x 14 делений |
| Память |
внутренняя/внешняя (поддержка USB дисков) |
| Входы выходы |
Передняя панель |
USB 2.0 Host, выход калибратора 10/ 100 Гц/ 1/ 10 кГц, 3 В меандр, External Trigger: ВНЕШ: ±3 Вскз |
| Задняя панель |
USB 2.0 Host, USB 2.0 Device, LAN, Auxiliary Output: выход синхронизация Доп.Контр. Выход |
| Напряжение питания |
100…240 В (50/60 Гц), 100 Вт максимум |
| Условия экплауатации |
0...+40 °С, влажность не более 90 % без образования конденсата |
| Габариты (ДхШхВ) |
306 х 107 х 138 мм |
| Масса |
не более 3 кг |
